SA7527的單級PFC驅動LED方案,應是比較優秀和經典的.這是老丁的功勞!

Zetex  1350.頻率高,電感小,電路簡單,適合在對電源體積要求非常嚴格的條件下.最大缺陷應該是價格了.

后面有兩個料:SB42510、SB42511,可以使用,價格有優勢,但耐壓只有25V,電流能達到1A.目前小批量也通過客人測試.

不錯,這是一款不錯的PFC線路,在大功率路燈或燈具上面可以引用.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198570069.jpg');}" onmousewheel="return imgzoom(this);">

ZXLD1350是的,市場反映相當好,體積小巧比較適合做射燈產品,看看封裝SOT-23不相信它效率高都不行!Zetex也是在LED恒流驅動領域下了相當大的功夫,鐵定要在LED方面撈到錢錢.
                 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198568811.jpg');}" onmousewheel="return imgzoom(this);">

這款I(lǐng)C原廠設計初衷是為汽車LED應用,我看會在射燈用最合適,體積小適合做到產品受限領域比較合適.根據使用的外置元件的類型和特性,這款LED驅動器的效率最高時可達95%.該驅動器的典型關斷電流極低,只有15μA,因此其節能效果極佳,有助于延長電池壽命.
                500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198569472.jpg');}" onmousewheel="return imgzoom(this);">

謝謝文工!這個是做PFC升壓用的,做比較大的功率需要.40W左右的LED電源,還來采用單級的PFC控制好,這樣功率因數高,效率也高.

SA7525不大適合做LED驅動這塊,反饋難調,容易爆機.批量生產就麻煩了.

是嗎?我的客人大多是用在這方面的,如不行,我且不是自找麻煩.做電源是不簡單的!

貼子很好

PFC線路ST的L6562、6561比較穩定.

怎么都沒有大概的報價的呀?價格信息很重要呀,難道大家做的都是政府工程?

說句實話,價格是會經常變動的,也是高度機密的.大概價格一般公司網站都有參考報價,基本沒什么用.最好是結合自己詢價比較合適.

LM3402推介一

LM3402市場反映不錯,輸入電壓范圍涵蓋整個汽車應用領域,內置MOS管最多可以15顆LED,1-3顆LED是感覺有些貴,5顆以上時性價比很不錯.目前接觸到的客戶工程師評價很高,接受領域比較廣線路簡潔實用,是國半眾多LED驅動IC中間佼佼者.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198567045.jpg');}" onmousewheel="return imgzoom(this);">

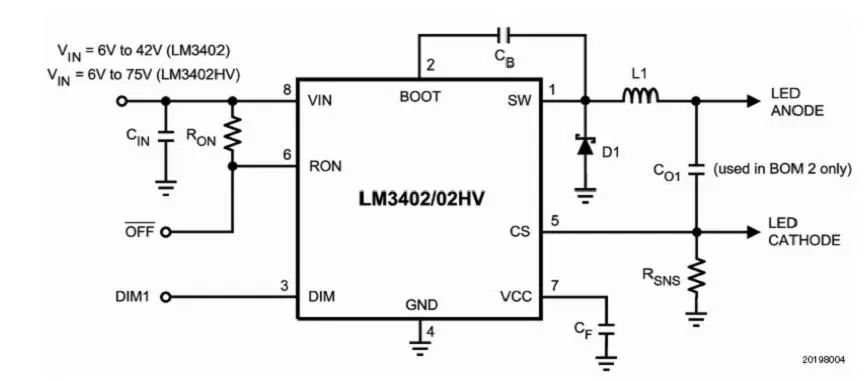

引言
LM3402 / LM3402HV是一款由可控電流源衍生的降壓型穩壓器,設計該器件來驅動串聯的大功率、高亮度發光二極管(HBLEDs)串.當使用LM3402時,電路板可以接受范圍在6V至42V的輸入電壓.當使用引腳兼容的LM3402HV時,輸入電壓的上限可達到75V.按照需要對轉換器的輸出電壓進行調節,以維持通過LED陣列的恒定電流水平.LM3402/02HV是一款真正的降壓型穩壓器,其輸出電壓范圍從VO(MIN)為200 mV(參考電壓)擴展到由最小關斷時間(典型值300ns)決定的VO(MAX).只要LED陣列的組合前饋電壓不超過VO(MAX),則電路能保持任意數量的LED中的調節電流不變.

LM3402的電路性能
設計LM3402電路和元件清單的目的是為單個LED提供350 mA的恒定前饋電流, 其前饋電壓約為3.5V(使用InGaN技術的白光、藍光和綠光LED的典型值).當采用24V±5%輸入供電時,演示板會維持LED的平均電流IF在350 mA±10%范圍以內.紋波電流ΔiF不會超過70 mA峰峰值.在輸入電壓6V至42V的范圍內,演示板的開關頻率為600 kHz±10%.

LM3402HV的電路性能
設計LM3402HV電路和元件清單的目的在于為前饋電壓約為3.5V的單個LED提供350 mA的恒定前饋電流.當采用48V±5%輸入電壓供電時,演示板會維持LED的平均電流IF在350 mA±5%范圍以內.紋波電流將不會超過70 mA峰峰值.在輸入電壓6V至75V的范圍內,演示板的開關頻率為250 kHz±10%.

LM3402推介二

設定LED電流
默認傳送至LED陣列的前饋電流ILED為350 mA,其為許多1瓦功率LED的典型值.為了調節該值,電流設定電阻RSNS值可以根據下式變化:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198722377.jpg');}" onmousewheel="return imgzoom(this);">
為能承受LED電流引起的功耗,應將該電阻功率容量取額定值.例如,為設定350 mA的LED電流,最接近5%容差的電阻為0.56 Ω.穩定狀態下該電阻將消耗(0.352×0.56)＝ 69 mW,表明適合采用1/8W額定功耗的電阻.

PWM調光
印刷板上的DIM1端口為脈沖寬度調制(PWM)信號提供輸入端,可對LED陣列進行調光.為了對LM3402/02HV進行完全賦能和止能,PWM信號的最大邏輯低電平應為0.8V,最小邏輯高電平為2.2V.最大的PWM調光頻率,最小的PWM占空比和最大的占空比如圖2所示.PWM頻率應至少比LM3402/02HV的開關頻率低一個數量級.間隔tD表證從DIM引腳為邏輯高電平至輸出電流開始上升的延遲時間.tSU和tSD的數值分別代表了輸出電流開始上升轉換到穩態和開始下降轉換至零所需要的時間.

DIM1的邏輯是直接的,因此當DIM1端口為高電平時,LM3402/02HV會輸出穩定的電流.當DIM1處為低電平時,禁止任何電流輸出. 連接DIM到一個固定的邏輯低電平會禁止輸出,DIM引腳處于開路狀態時,對LM3402/02HV進行賦能.DIM1功能僅禁止功率NFET,IC內其他電路模塊仍然工作, 由此可將轉換器的響應時間降到最低.通過連接到可選NFET Q1的柵極,DIM2為PWM調光提供了第二種方法. 注意到在標準元件清單上沒有列出Q1,所以必須為執行DIM2的功能添加Q1.Q1提供LED電流的分流路徑.這種小型NFET的開啟和關閉比LM3402/02HV啟閉內置的NFET更加迅速, 從而為更高頻率和/或更高精度的PWM調光信號提供更快的響應時間.該方法所取的折衷就是, 當LED關閉時會有滿幅電流通過Q1,會導致較低的效率.
DIM2的邏輯是反相的,因此當DIM2為低電平時,LM3402/02HV會輸出穩定的電流.當DIM2處為高電平時,則禁止電流輸出.將DIM2連接一個固定邏輯高電平則關閉LED,但不會關閉LM3402/02HV.

我的客人用SA7527做PFC,雖說量不是很大,但已出了幾百K啊!

LM3402推介三

低功率關機
將OFF端口接地,從而將LM3402/02HV置于一個低功率關機狀態(典型值為90 μA).在正常工作期間,該端口應始終保持在開路狀態.

輸出開路
將DIM端口懸浮或者接至邏輯高電平,一旦輸入達到6V,LM3402/02HV就開始運作.在輸入供電但輸出未連接任何LED陣列的情況下,輸出電壓將會上升到和輸入電壓相等.電路的額定輸出為50V(LM3402)或100V(LM3402HV),此時器件不會受到損壞.然而在穩定狀態下,輸出電壓高于LED陣列的預期前饋電壓時,則應當小心,不要連接任何LED陣列.還有一種方法就是,在位置Z1和RZ處放置齊納二極管和齊納限流電阻.在輸出Z1處的一個意外開路將會使電路進入反向偏置,并迫使CS引腳電壓上拉至等于輸出電壓.一個內置的比較器監測CS引腳電壓,在該情況下會禁止內置的NFET工作.結果是電路進入一個低功率打嗝模式, 用以防止輸出端的過壓以及電感、內置NFET和輸入電壓源上的熱應力.

LM3402推介四
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198774445.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198774459.jpg');}" onmousewheel="return imgzoom(this);">

DM412
三通道LED、恒流驅動器、具LED開路偵測功能

芯片概述

DM412 是一顆具脈波寬度調制(PWM)輸出及使能控制的LED 驅動芯片,專為LED 照明、裝飾、大屏顯示等應用而設計.每一輸出通道皆可輸出高達16 比特(65536 級,目前為全球最高)灰階的可調線性電流.芯片內含移位緩存器, 數據鎖存, 三通道恒流驅動器(電流值可由相對應的三個外掛電阻調控), 以及做PWM 功能之用的內建震蕩器.數據,時鐘,與鎖存訊號輸出端均內建緩沖,支持長串接應用.內建LED 開路偵測功能可幫助使用者找出LED 開路的具體位置,無需加上任何外圍組件.獨特的「輸出端極性反轉功能」使DM412 亦能用做「PWM 訊號產生」,以實現大功率LED 之65,536 級灰階的顏色變化.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961199033066.jpg');}" onmousewheel="return imgzoom(this);">

這線路能提高PFC嗎?我覺得不會,因為整流之后有一個C5的電解,不知是否畫錯了,如果有這個電解的話,PFC是不會達到0.9的,這SA7527也沒什么作用.

這個地方不是電解!

謝謝,學到不少知識

文子,怎么不推價一下國產芯片士蘭SB42511,我用過,很好,就像傻瓜芯片一樣接上去就OK

不是還沒有批量供貨嘛,那給我搞幾片IC試試.

DM412開路偵測功能介紹:

DM412 提供實時的LED 開路檢測功能,無須搭配額外的組件或芯片設計.當輸出電流導通而輸出電壓小于0.3V 時,判定為LED 開路故障.當鎖存信號激活時,每個通道的偵測結果會被寫入相對應移位寄存器中之每字節最后一比特位置上按R[0], G[0], B[0].開路偵測結果可以從串行輸出端口讀回.當相對應位置之偵測數據為”1”表示該通道正常,若為”0”則表示該通道開路.為確使LED 開路偵測功能在良好的條件下進行,建議偵測時的影像數據(紅綠藍三色共48 比特)全填為1 以使通道設定為理想的導通狀態.


接下------

DM412時序傳輸介紹:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961200677078.jpg');}" onmousewheel="return imgzoom(this);">

使CKI 保持在高電位,并于其間送入8 個DAI 脈波即可成功啟動自動鎖存機制.
LED 開路偵測數據將從DAO 端口傳出.
自動鎖存功能只在SDO =‘H’時有效.
POL 與STB 或ISTB 皆互為獨立.POL 端的任何電位變化都會設置(POL = H-L)或重設(POL = L-H)PWM 輸出.


待續------

文子兄能不能推薦幾款A(yù)C-DC的芯片,如果有全電壓輸入的更好,我現在用的是IWTT1689調試,感覺不咋的,傳份此芯片的資料,請參考,并望各位指點下!~

我也只有幾片,可以分一兩片去.

我也來推薦一個

BY6618是一款高功率的LED驅動用的降壓轉換器.它包含一個誤差放大器,PWM比較器,邏輯控制電路和一個功率MOS管.
BY6618采用固定頻率電壓模式來調節LED電流,其200MV的低反饋電壓可降低功耗和提高效率.此外,BY6618還含有電流限制以避免輸出過載時對器件造成損害.
特點:
工作電壓:2.7-18V,內置高功率MOS管,高驅動能力:可以驅動3W高功率LED,效率可達到94%,固定開關頻率500KHZ.
應用:汽車輔助照明,礦燈,MR16等等..
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961200753007.jpg');}" onmousewheel="return imgzoom(this);">

有興趣的朋友歡迎跟我聯系 13632810620 謝麗

推薦一款低成本小體積全電壓的方案-----ACT35

你會覺得非常滿意的.  前端反饋,恒流設計,無須光耦, 簡直帥呆了!!! 1621941200888538.pdf
