誰能夠根據電路和原理分析出此三個腳是一個什么元件???

1.當燈管預熱時,,A點為高電位,12V經過750K電阻給MOS柵極驅動電壓.
2.當燈管預熱結束啟動后,A點為低電位,12V經過750K到MOS管柵極驅動電壓為低電位,不足于啟動MOS,,此時MOS管截止.
備注:此三個腳類似一個貼片三極管(9013)大小,印字為42G3L.
還請網上的朋友幫忙看看是什么東西可以實現此功能..謝謝!!
全部回復(11)
正序查看
倒序查看
子杰
LV.4
2
2007-12-30 14:17

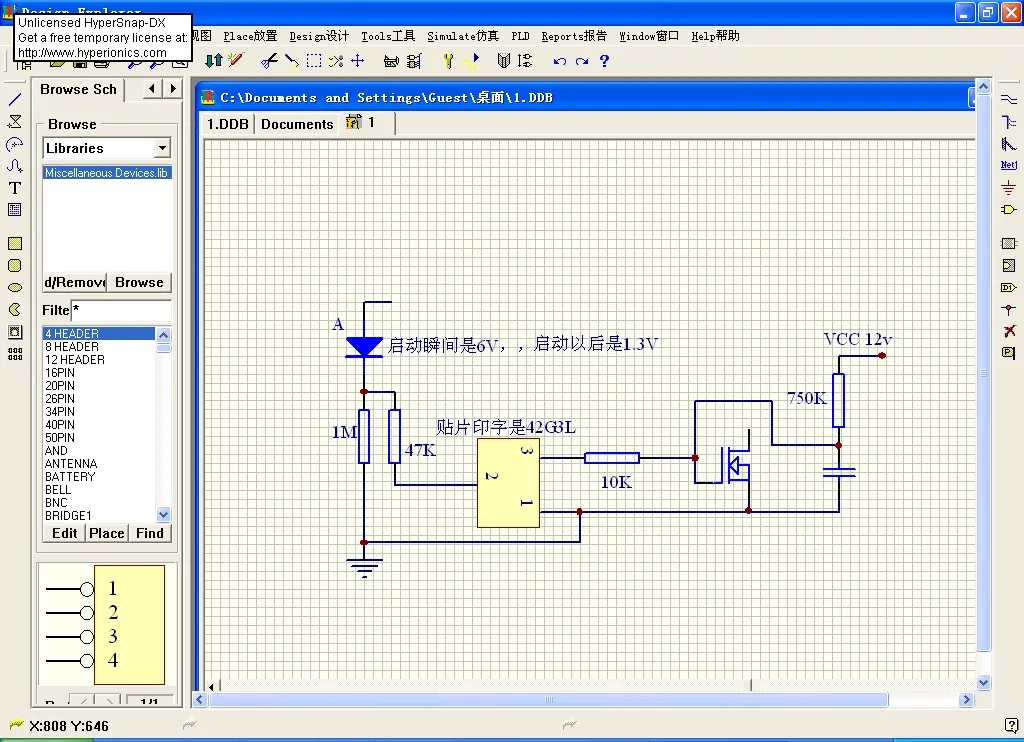

試了幾下傳不了原理圖,,只能轉成圖片格式..500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/2303431198995441.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
unique
LV.9
3
2007-12-30 14:42
@子杰
試了幾下傳不了原理圖,,只能轉成圖片格式..[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/2303431198995441.jpg');}"onmousewheel="returnimgzoom(this);">
測一下3腳的電位變化就知道了.
0
回復
子杰
LV.4
4
2007-12-30 14:54
@unique
測一下3腳的電位變化就知道了.
李工,,你好!!三腳的變化如下:
預熱時,,為高電位,,差不多就是12V的電壓
預熱結束后,,為低電位,,1伏左右
還請指點
0
回復
fjxmeb1
LV.5
5
2008-01-02 12:38
@子杰
李工,,你好!!三腳的變化如下:預熱時,,為高電位,,差不多就是12V的電壓預熱結束后,,為低電位,,1伏左右還請指點
是PNP的三極管吧?
0
回復
2008-01-07 14:39
首先我不能說出這是個什么元器件,但是根據你的圖和你對電路工作情況的描述,我覺得這個元器件在電路中的作用如下:
當燈管預熱時,A點為高電位,通過二極管及電阻給MOS提供驅動電壓,使其導通,提供燈絲預熱電流;
當燈管預熱結束啟動后,A點為低電位,MOS管截止,此時關斷燈絲電流,實現cutoff.
0
回復
子杰
LV.4
7
2008-01-07 16:31
@窮則思變
首先我不能說出這是個什么元器件,但是根據你的圖和你對電路工作情況的描述,我覺得這個元器件在電路中的作用如下:當燈管預熱時,A點為高電位,通過二極管及電阻給MOS提供驅動電壓,使其導通,提供燈絲預熱電流;當燈管預熱結束啟動后,A點為低電位,MOS管截止,此時關斷燈絲電流,實現cutoff.
很高興看到你的回復,,好象你把后面有一個12V電壓經過750K對MOS管提供驅動電壓給忽略了,,請仔細看看,,,
0
回復
子杰
LV.4
8
2008-01-07 16:32
@fjxmeb1
是PNP的三極管吧?
PNP管可以實現這個功能,,但是我用萬用表量到象NPN管..
0
回復
2008-01-07 17:59
@子杰
很高興看到你的回復,,好象你把后面有一個12V電壓經過750K對MOS管提供驅動電壓給忽略了,,請仔細看看,,,
其實我注意到了12V的電源,并不是沒有看清楚.我不清楚你所說的A點的高電位從何而來,是否也是12V?你的觀點(我推測)是mos管是由12V的電源讓其到通,但是我覺得是由A點(推測是泵式電路)使其到通,因?yàn)橐粋€(gè)是750k的電阻,另外是47k+10k的電阻.只是由于你只是給出的部分電路,很難分析,所以我不想過多的揣測,而且內部電路也不清楚,對此我不想去爭論.
0
回復
子杰
LV.4
10
2008-01-07 21:16
@窮則思變
其實我注意到了12V的電源,并不是沒有看清楚.我不清楚你所說的A點的高電位從何而來,是否也是12V?你的觀點(我推測)是mos管是由12V的電源讓其到通,但是我覺得是由A點(推測是泵式電路)使其到通,因?yàn)橐粋€(gè)是750k的電阻,另外是47k+10k的電阻.只是由于你只是給出的部分電路,很難分析,所以我不想過多的揣測,而且內部電路也不清楚,對此我不想去爭論.
不好意思!!可能是我沒有說清楚,,
我在這里在說一下:
MOS管的驅動電壓主要靠12V經過750K
而A點的電壓是預熱為高電位,,預熱后為低電位,,是另外一個地方控制
和12V這里沒有關系
實際我也是不知道這個小東西是什么,,所以也分析不出來才貼出來請網上朋友幫幫忙!!
0
回復
unique
LV.9
11
2008-01-07 21:33
@子杰
不好意思!!可能是我沒有說清楚,,我在這里在說一下:MOS管的驅動電壓主要靠12V經過750K而A點的電壓是預熱為高電位,,預熱后為低電位,,是另外一個地方控制和12V這里沒有關系實際我也是不知道這個小東西是什么,,所以也分析不出來才貼出來請網上朋友幫幫忙!!
呵呵,看來工程師們的鉆勁還不小呀!樓主已經搞得水落石出了吧!
0
回復
子杰
LV.4
12
2008-01-08 09:04
@unique
呵呵,看來工程師們的鉆勁還不小呀!樓主已經搞得水落石出了吧!
李工,,你好!!還沒有找到很合適的材料呀!只是用PNP管勉強可以,
0
回復
