求助,有關低頻變壓器設計問題
本人有一款變壓器,EI96*55抽屜式的,輸入:220V,輸出:8V/34,不知是怎么回事,我設計以后竟然繞不下,請哪位高手指導一下.謝謝了!
全部回復(33)
正序查看
倒序查看
@lia.lee123
怎么做不到那個功率呢,96*55的S=55*32.8*0.95=17.137平方,P=17.137*17.317=293W,如果我考慮溫升因素的話,功率在250W是可以的呀,怎么才只有150W呢
你那只是一個經驗公式
多大容量的變壓器用多大截面的鐵心,不僅僅跟鐵截面有關系,它跟窗口面積也有關系.現在的鐵心都是無廢料沖壓,窗口相對比以前的GE型要?。?
除此之外,它跟電壓調整率,溫升,硅鋼片質量,變壓器工作方式,使用環境都有關系．
我所說的是150VA,是用市面上容易購得的DW310-0．5的硅鋼片,絕緣等級為B級,最高環境溫度為55度,連續工作的情況下．
如果用Z10,絕緣等級做到H級,可以做到300VA-350VA
多大容量的變壓器用多大截面的鐵心,不僅僅跟鐵截面有關系,它跟窗口面積也有關系.現在的鐵心都是無廢料沖壓,窗口相對比以前的GE型要?。?
除此之外,它跟電壓調整率,溫升,硅鋼片質量,變壓器工作方式,使用環境都有關系．
我所說的是150VA,是用市面上容易購得的DW310-0．5的硅鋼片,絕緣等級為B級,最高環境溫度為55度,連續工作的情況下．
如果用Z10,絕緣等級做到H級,可以做到300VA-350VA
0
回復
@lia.lee123
現在我把初級的線徑改為0.65線,以前是0.75的,現在繞了390T,次級用1.4*4繞15T的,我在做溫升,你們覺得我設計的250W時理論溫升能否控制在75度以下.因?yàn)槲椰F(xiàn)在測試的條件有限,只能在200W做溫升.

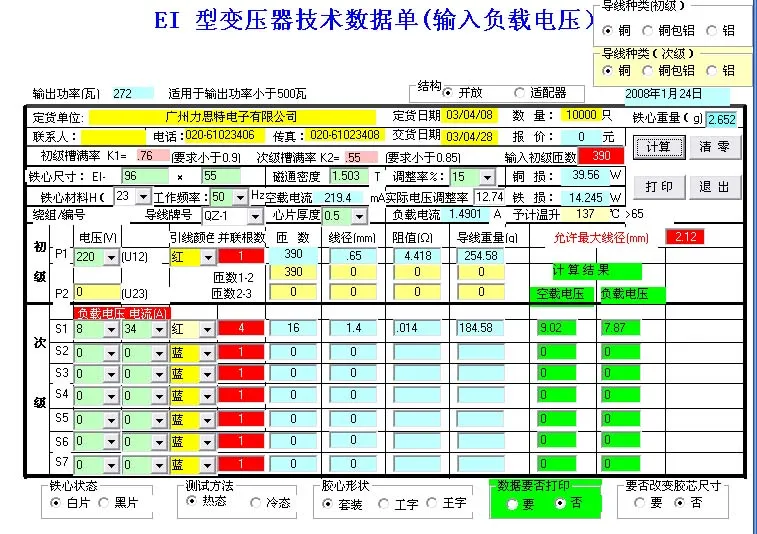

你得設計溫升有點高
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/67101201132302.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/67101201132302.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@boaster
你得設計溫升有點高[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/67101201132302.jpg');}"onmousewheel="returnimgzoom(this);">
網上的計算公式未必管用,
你象上面的公式
我就試過
不好用
且沒有VDE型膠芯的計算公式
你象上面的公式
我就試過
不好用
且沒有VDE型膠芯的計算公式
0
回復
@lia.lee123
這里真的就沒有高手?還是沒有熱心人呀?怎么沒人回我貼呀?55555555

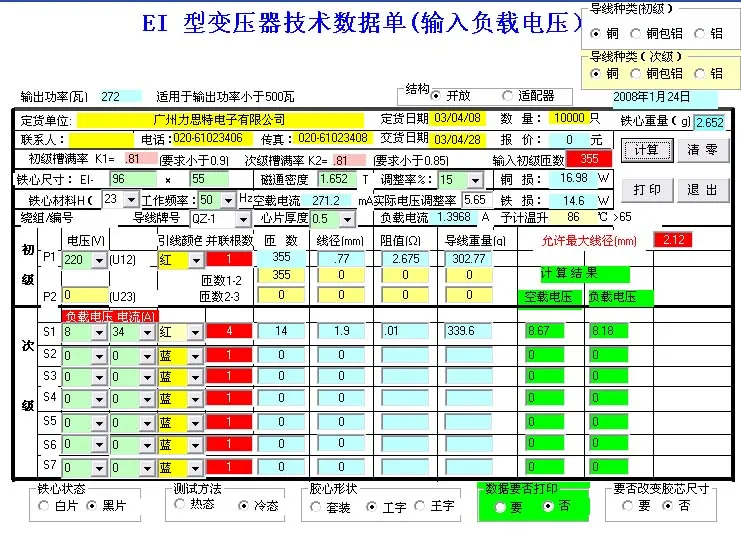

改一下參數溫升要低得多,但要滿足70度可能有困難.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/67101201140128.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/67101201140128.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@boaster
改一下參數溫升要低得多,但要滿足70度可能有困難.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/67101201140128.jpg');}"onmousewheel="returnimgzoom(this);">
此帖已被刪除
0
回復
@lia.lee123
此帖已被刪除

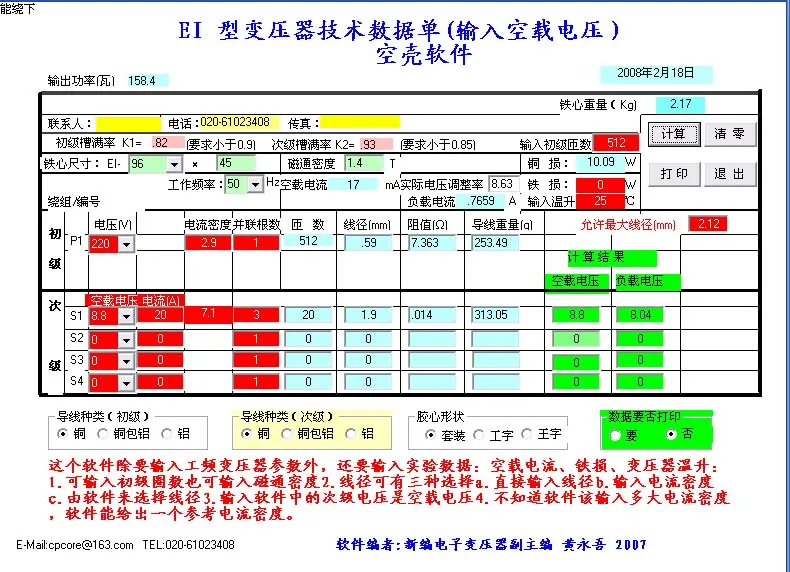

關于線徑問題,你可利用空殼軟件,設定一個你允許的最大線徑,軟件可計算出用多大的線徑,幾股并繞,也可設定我要“三股”并繞,軟件會自動算出要用多粗的線,這類軟件在網上帖茲里有,全是免費的,要學習一下才能慢慢掌握,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/659501203290978.jpg');}" onmousewheel="return imgzoom(this);">
659501203291063.rar
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/659501203290978.jpg');}" onmousewheel="return imgzoom(this);">
659501203291063.rar
