不好意思,不會剪圖,麻煩老師們能打開看看.
這個圖是某個充電器的,我看了哈說明說vdd的電壓低于某值時,其中就會可能1個或2個燈不亮,而當3只燈全亮?xí)r候,表明被充電池電壓充足.
我不明白的地方是:D7穩壓管倆端的電壓是穩定的,應該與vdd(即被充電池)無關啊 ?只要vdd能達到D7擊穿電壓3個燈應該都會亮吧??
謝謝 1976641201073769.doc
vdd的電壓低于某值時,其中就會可能1個或2個燈不亮
全部回復(8)
正序查看
倒序查看
@chenhui0324
謝謝,我看不明白這個圖,想弄清除.

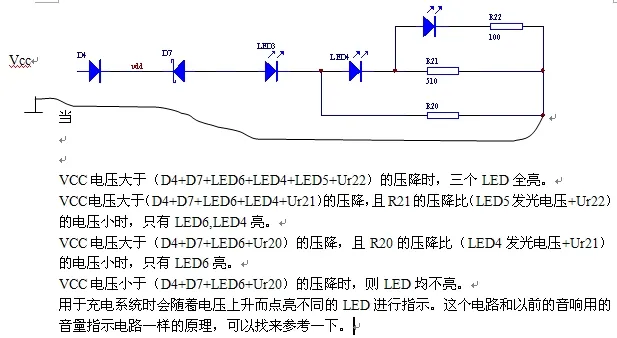

見圖.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/535981201221485.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/535981201221485.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@pangjihao
見圖.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/535981201221485.jpg');}"onmousewheel="returnimgzoom(this);">
非常感謝你的回答,謝謝 !!
