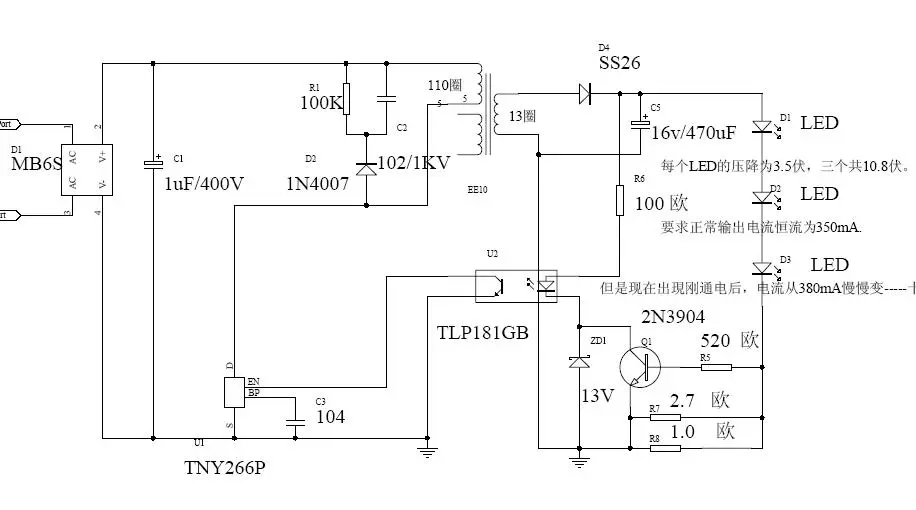

電源在剛通電時電流在380mA 慢慢變化---十分鐘后電流穩定在320mA.
這個變化過程就象充電及放電相似.有時間關系.
為什麼會有這樣的變化呢?不可以通電就穩定在350mA嗎?
2311271206090807.pdf
TNY266幵關電源恒流設計:出現電流慢慢下降.小弟請教前輩們指點下原因.
全部回復(37)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/4221208332692.jpg');}" onmousewheel="return imgzoom(this);">
這個現象是由于三極管的BE節的溫度特性引起的,其壓降大概溫度升高1度,降低2毫伏,解決的方法是加熱敏電阻做補償.一個方法是找一個熱敏電阻串連到R7支路,當然R7,R8的值要調整一下,這樣溫度升高時,熱敏電阻的值下降,維持電路不變,還有一個方法是把熱敏電阻加到Q1的BE端,適當調整R5的值,當溫度升高時,雖然Vbe下降,但是熱敏電阻值也下降,使流過R5的電路加大,從而保持總壓降不變.這種用熱敏調整恒流的方法在充電器里面是常用的,電流值可以恒定在5%左右,如果要求更高,就只有用運放了.
0
回復
@cmg
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/4221208332692.jpg');}"onmousewheel="returnimgzoom(this);">這個現象是由于三極管的BE節的溫度特性引起的,其壓降大概溫度升高1度,降低2毫伏,解決的方法是加熱敏電阻做補償.一個方法是找一個熱敏電阻串連到R7支路,當然R7,R8的值要調整一下,這樣溫度升高時,熱敏電阻的值下降,維持電路不變,還有一個方法是把熱敏電阻加到Q1的BE端,適當調整R5的值,當溫度升高時,雖然Vbe下降,但是熱敏電阻值也下降,使流過R5的電路加大,從而保持總壓降不變.這種用熱敏調整恒流的方法在充電器里面是常用的,電流值可以恒定在5%左右,如果要求更高,就只有用運放了.
非常感謝!!今天終于可以有比較明確的方法了.請問如果不用運放.用TL431來做成恒流可以嗎?對效率會有影響嗎?
0
回復
@jason_lei
cmg,你好!請問一下,有沒有用LM358做的恒壓恒流的設計啊!可以分享一下嗎?

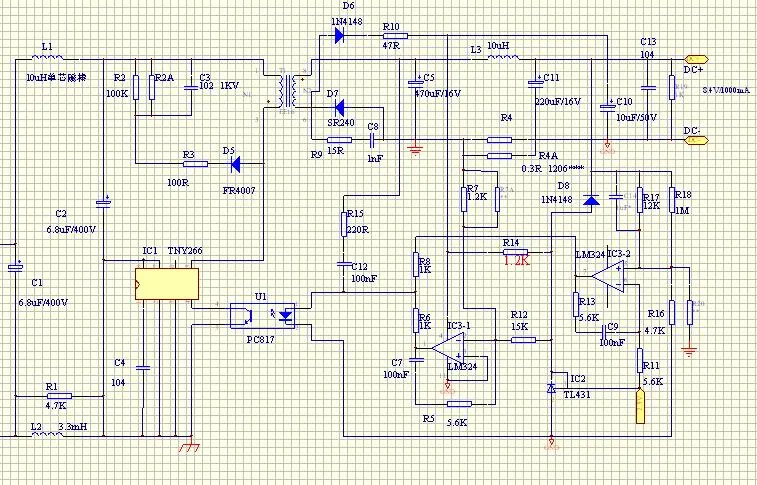

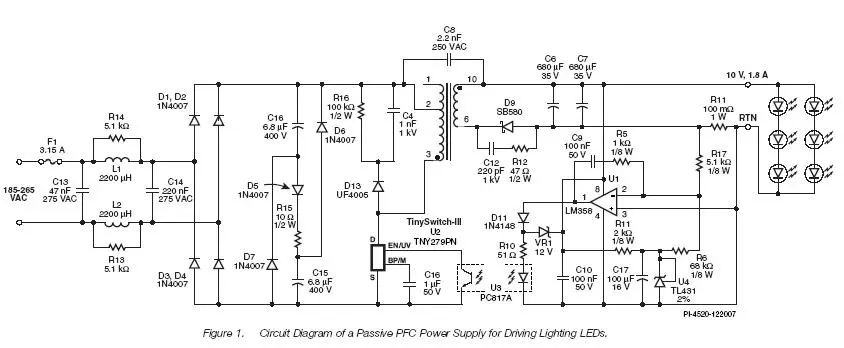

一個是用于LED驅動的,恒壓是用穩壓管的,穩壓精度差一點,因?yàn)長ED主要是控制電流.另一個是充電器的,需要嚴格的恒壓恒流,另外帶短路電流回折功能.
