求助!別人給我線路,我做的RCC會炸機

別人給我線路,我做的RCC會炸機,我是新手,問題出在那里?請大家?guī)拖旅?a target="_blank"> 2476631207064072.pdf

全部回復(10)

只看樓主

正序查看

倒序查看

ta7698

LV.9

2008-04-02 07:47

9013頻率不夠吧?換一高頻的試試.

回復

心中有冰

2008-04-02 08:33

沒加RCD吸收,如果漏感太大,足以擊穿你的Q2
所以炸機屬于正常現象.

回復

kandy20021

LV.5

2008-04-22 14:27

@心中有冰

沒加RCD吸收,如果漏感太大,足以擊穿你的Q2所以炸機屬于正常現象.

應該加RCD

回復

powerants

LV.6

2008-04-23 13:48

@心中有冰

沒加RCD吸收,如果漏感太大,足以擊穿你的Q2所以炸機屬于正?，F(xiàn)象.

同意

沒見過這么省的

PS:樓主可以把D4也拿掉的...呵呵...

回復

fvde

LV.1

2008-04-23 16:38

不炸才怪,C2要接在L2的另一端

回復

fvde

LV.1

2008-04-23 16:51

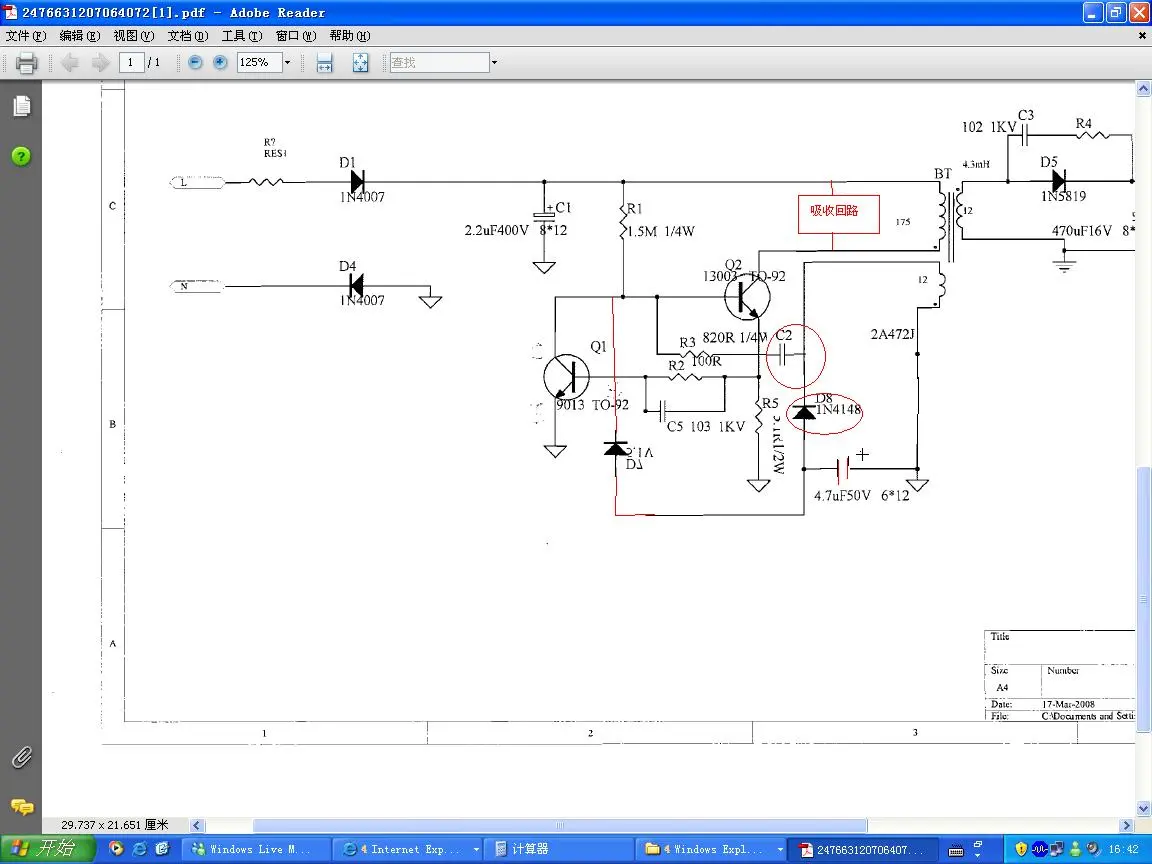

參考一下!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/2110141208940672.jpg');}" onmousewheel="return imgzoom(this);">

回復

mei0207

LV.4

2008-04-30 10:14

輔助線圈,相位畫錯.
穩壓管D7接反,而且,D7應該接C6負極.

這個是最基本的電路.

如果,還是容易炸機,就調參數吧.
自己找資料算.F.D

回復

mei0207

LV.4

2008-04-30 10:16

還有.D8下面的地,接到C6正.
基本圖.別人都懶得回.
我是新手,所以..

回復

hypower

LV.7

2008-04-30 11:20

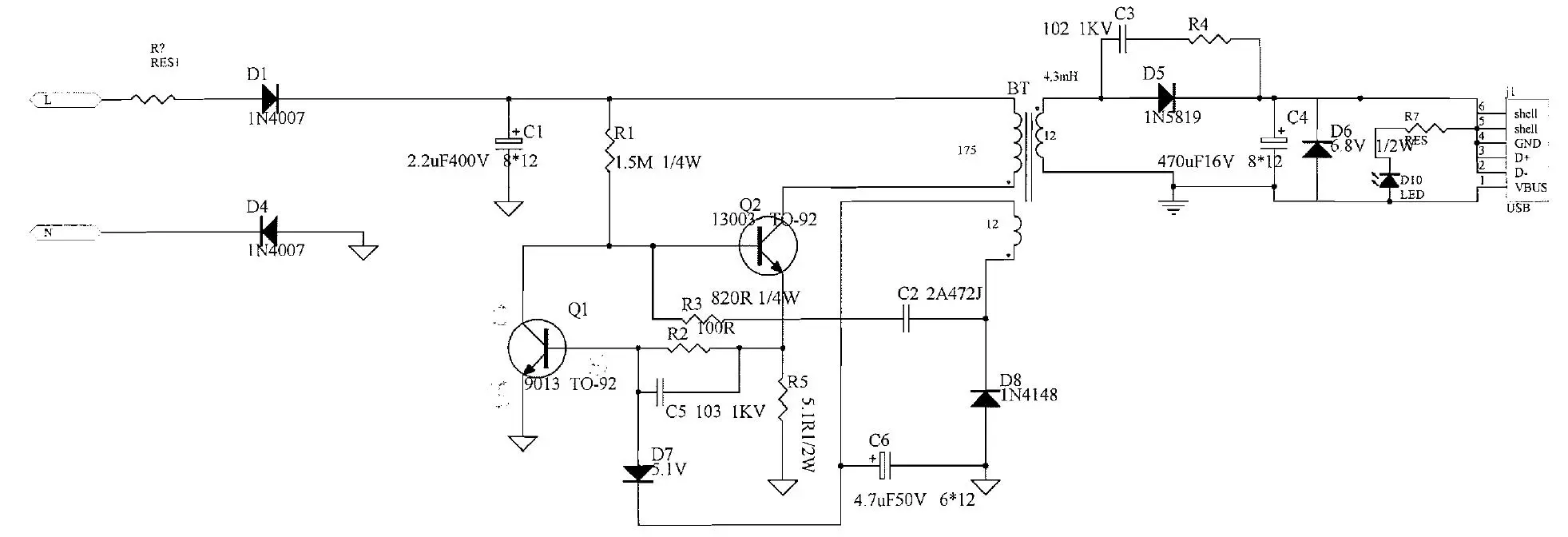

電路沒問題,只是反饋頭尾錯了,RCD要加上

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/73651209525644.jpg');}" onmousewheel="return imgzoom(this);">
