師傅們快快進來指教指教

我最近又做了個單變自激機,單硅輸出,碰到這樣的問題,就是輸出帶上200W燈能正常工作,當下水電魚時就關不斷,但能電到魚,管發大熱,我在輸出并上200W燈下水試一切正常,我不明白問題出在那里,為什么負載帶上200W燈下水試就能正常關斷,管子也不會熱,不帶燈下水就不能關斷,請師傅教教我問題是出在那里,解決的辦法,(我做的后級是倍壓整流關斷電容10UF/630V)按這圖做的如下:前級后級是按這個圖的
全部回復(25)
正序查看
倒序查看
joanny
LV.5
2
2008-04-10 12:38
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/371451207802289.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2008-04-10 12:59
關不斷的原因是負載輕.起振后基極振蕩電壓將超過3DD15的be反向擊穿電壓(3DD15的be反向擊穿電壓大約在6V).由VT1.2的be極形成回路.
0
回復
lais6162
LV.5
4
2008-04-10 13:07
@雙極晶體管
關不斷的原因是負載輕.起振后基極振蕩電壓將超過3DD15的be反向擊穿電壓(3DD15的be反向擊穿電壓大約在6V).由VT1.2的be極形成回路.
請教我解決的辦法,加大電感量行嗎?
0
回復
2008-04-10 13:27
@lais6162
請教我解決的辦法,加大電感量行嗎?
試試將8T減至6T.
0
回復
lais6162
LV.5
6
2008-04-10 13:47
@雙極晶體管
試試將8T減至6T.
我的變壓器是:初級0.72#*4根4T+4T,次級是0.72#80左右,反饋072#2T+2T,再減就只有1T了,能行嗎?還有別的辦法嗎?
0
回復
lais6162
LV.5
7
2008-04-10 14:03
@lais6162
我的變壓器是:初級0.72#*4根4T+4T,次級是0.72#80左右,反饋072#2T+2T,再減就只有1T了,能行嗎?還有別的辦法嗎?
前級是正常的,就是后級輸出硅關不斷,就象你說的負載輕了,帶燈200W正常,下水就要在后級輸出加上200W燈才能正常,直接下水就關不斷,我覺得是不是關斷電感不足啊,加大關斷電感量不知有不有效.
0
回復
冷水
LV.4
8
2008-04-10 20:03
@lais6162
前級是正常的,就是后級輸出硅關不斷,就象你說的負載輕了,帶燈200W正常,下水就要在后級輸出加上200W燈才能正常,直接下水就關不斷,我覺得是不是關斷電感不足啊,加大關斷電感量不知有不有效.
可能是硅耐壓不夠,或者將線圈減少一半
0
回復
2008-04-10 21:27
@lais6162
我的變壓器是:初級0.72#*4根4T+4T,次級是0.72#80左右,反饋072#2T+2T,再減就只有1T了,能行嗎?還有別的辦法嗎?
原理圖上不是8T嗎?開關控制振蕩繞組嗎!
0
回復
lais6162
LV.5
10
2008-04-10 23:46
@雙極晶體管
原理圖上不是8T嗎?開關控制振蕩繞組嗎!
我的硅是20A/1200V的,變壓器架是高壓包磁芯做的,開關是按圖是那樣控制基極,今天加了關斷電感更好點,還是覺得淺水不行,深水更好點,管子還是比較熱.
0
回復
2008-04-11 10:52
@lais6162
我的硅是20A/1200V的,變壓器架是高壓包磁芯做的,開關是按圖是那樣控制基極,今天加了關斷電感更好點,還是覺得淺水不行,深水更好點,管子還是比較熱.
增大R4,或減小R5試試.
0
回復
2008-04-11 11:01
@北方魚翁
增大R4,或減小R5試試.
我遇到過,把關斷電容減小到3-4UF試試!
0
回復
lais6162
LV.5
13
2008-04-11 14:35
@孤城夜雨
我遇到過,把關斷電容減小到3-4UF試試!

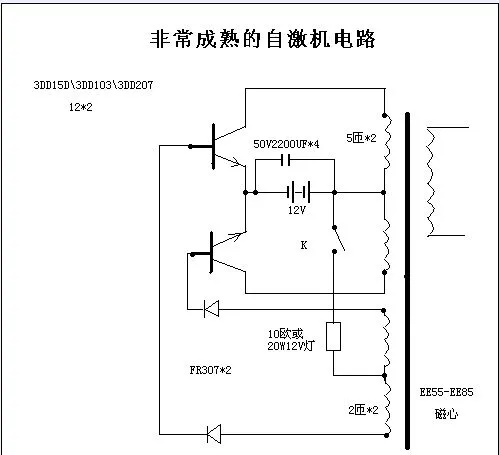

我從心底里感謝大家誠心誠意的指導我,故障得到了滿意的排除,我從中也學到了不少的知認,其實電路這東西千變?nèi)f化,要靈活運用,按照同樣的電圖做出來的JJ有的元件能用,有的不能用,我就是按下圖在基極上各安了一個二極管,使得管子推動不足嚴重發熱,我當時以為是硅關不斷引起的管子發熱,其實后極是正常的,只不果是深水負荷重,電壓下降頻率也下降響聲好聽,淺水電壓高頻率也高,就尖叫我以為沒關斷,當時我總在想如硅關不斷為啥電魚范圍還有這么大,管子高熱,我誤診了.我做了個雙變高頻機也遇到過同樣的毛病,在家用燈試輸入并那個電解電容正常空載電流降下了,出去下水電魚就不行了,當時又沒帶工具打開剪開電容,氣死我了,不啰嗦了,總的一句話謝謝各位朋友.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/2287371207895734.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
jingwei
LV.7
14
2008-04-11 22:49
@lais6162
我從心底里感謝大家誠心誠意的指導我,故障得到了滿意的排除,我從中也學到了不少的知認,其實電路這東西千變?nèi)f化,要靈活運用,按照同樣的電圖做出來的JJ有的元件能用,有的不能用,我就是按下圖在基極上各安了一個二極管,使得管子推動不足嚴重發熱,我當時以為是硅關不斷引起的管子發熱,其實后極是正常的,只不果是深水負荷重,電壓下降頻率也下降響聲好聽,淺水電壓高頻率也高,就尖叫我以為沒關斷,當時我總在想如硅關不斷為啥電魚范圍還有這么大,管子高熱,我誤診了.我做了個雙變高頻機也遇到過同樣的毛病,在家用燈試輸入并那個電解電容正??蛰d電流降下了,出去下水電魚就不行了,當時又沒帶工具打開剪開電容,氣死我了,不啰嗦了,總的一句話謝謝各位朋友.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/2287371207895734.jpg');}"onmousewheel="returnimgzoom(this);">
你好,請問你的初級圈數這么少,能啟振嗎?我的是24管的  EE65的磁芯,我繞16+16T就不好啟振了,是什么原因阿?
0
回復
jingwei
LV.7
15
2008-04-11 22:54
@lais6162
我從心底里感謝大家誠心誠意的指導我,故障得到了滿意的排除,我從中也學到了不少的知認,其實電路這東西千變?nèi)f化,要靈活運用,按照同樣的電圖做出來的JJ有的元件能用,有的不能用,我就是按下圖在基極上各安了一個二極管,使得管子推動不足嚴重發熱,我當時以為是硅關不斷引起的管子發熱,其實后極是正常的,只不果是深水負荷重,電壓下降頻率也下降響聲好聽,淺水電壓高頻率也高,就尖叫我以為沒關斷,當時我總在想如硅關不斷為啥電魚范圍還有這么大,管子高熱,我誤診了.我做了個雙變高頻機也遇到過同樣的毛病,在家用燈試輸入并那個電解電容正??蛰d電流降下了,出去下水電魚就不行了,當時又沒帶工具打開剪開電容,氣死我了,不啰嗦了,總的一句話謝謝各位朋友.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/2287371207895734.jpg');}"onmousewheel="returnimgzoom(this);">
對了,你的307是起什么作用的?我的沒有.
0
回復
lais6162
LV.5
16
2008-04-12 13:12
@jingwei
對了,你的307是起什么作用的?我的沒有.
我的能起振,你的初級線圈多了點.
0
回復
lais6162
LV.5
17
2008-04-12 13:15
@lais6162
我的能起振,你的初級線圈多了點.
307我也沒用,我也不清楚,可能是限流吧.
0
回復
ansamdavid
LV.5
18
2008-04-12 14:22
魚機前級整流后的電壓一般多少比較好啊?
0
回復
jingwei
LV.7
19
2008-04-12 19:36
@lais6162
307我也沒用,我也不清楚,可能是限流吧.
請問你是每邊各取1管做復合推動的嗎?
0
回復
炙天使
LV.4
20
2008-04-12 20:57
@lais6162
我從心底里感謝大家誠心誠意的指導我,故障得到了滿意的排除,我從中也學到了不少的知認,其實電路這東西千變?nèi)f化,要靈活運用,按照同樣的電圖做出來的JJ有的元件能用,有的不能用,我就是按下圖在基極上各安了一個二極管,使得管子推動不足嚴重發熱,我當時以為是硅關不斷引起的管子發熱,其實后極是正常的,只不果是深水負荷重,電壓下降頻率也下降響聲好聽,淺水電壓高頻率也高,就尖叫我以為沒關斷,當時我總在想如硅關不斷為啥電魚范圍還有這么大,管子高熱,我誤診了.我做了個雙變高頻機也遇到過同樣的毛病,在家用燈試輸入并那個電解電容正常空載電流降下了,出去下水電魚就不行了,當時又沒帶工具打開剪開電容,氣死我了,不啰嗦了,總的一句話謝謝各位朋友.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/2287371207895734.jpg');}"onmousewheel="returnimgzoom(this);">
呵!把你的魚竿做好一點你就知道這個圖沒錯
網環用8-10的銅管或者鋁線做成直徑30-40CM
水線也用8-10的銅管或者鋁線直徑30-40CM
并用線纏繞竿子1米
0
回復
jingwei
LV.7
21
2008-04-12 21:03
@炙天使
呵!把你的魚竿做好一點你就知道這個圖沒錯網環用8-10的銅管或者鋁線做成直徑30-40CM水線也用8-10的銅管或者鋁線直徑30-40CM并用線纏繞竿子1米
怎么兩竿都是圓環啊,不是水線的竿做成鉤子嗎?
0
回復
lais6162
LV.5
22
2008-04-13 13:37
@ansamdavid
魚機前級整流后的電壓一般多少比較好啊?
兩桿都用園環嗎?有什么區別?
0
回復
炙天使
LV.4
23
2008-04-13 14:59
@lais6162
兩桿都用園環嗎?有什么區別?
兩竿都做成圓環放電!
水線更要做成圓環,還要用3-5MM的銅線或者鋁線在竿子上纏繞一米左右的螺旋長!網竿不要纏!
這樣增加了放電面積!就不會造成有些機下水關不斷,而且浮魚效果也好一些!
我有幾臺雙變機點燈很好,一下水就不工作了,當初以為是機器的問題,直到改進漁竿后才恍然大悟!
0
回復
lais6162
LV.5
24
2008-04-13 21:26
@炙天使
兩竿都做成圓環放電!水線更要做成圓環,還要用3-5MM的銅線或者鋁線在竿子上纏繞一米左右的螺旋長!網竿不要纏!這樣增加了放電面積!就不會造成有些機下水關不斷,而且浮魚效果也好一些!我有幾臺雙變機點燈很好,一下水就不工作了,當初以為是機器的問題,直到改進漁竿后才恍然大悟!
頂起,好兄弟我的正是和你說的一模一樣的情況,搞得我拆了做,做了拆,氣死我了,明天就按你說的方法試試.
0
回復
LV.1
25
2008-04-17 00:06
@lais6162
頂起,好兄弟我的正是和你說的一模一樣的情況,搞得我拆了做,做了拆,氣死我了,明天就按你說的方法試試.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1569431208361982.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
lais6162
LV.5
26
2008-04-17 15:27
@
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/1569431208361982.jpg');}"onmousewheel="returnimgzoom(this);">
看不清楚數據.
0
