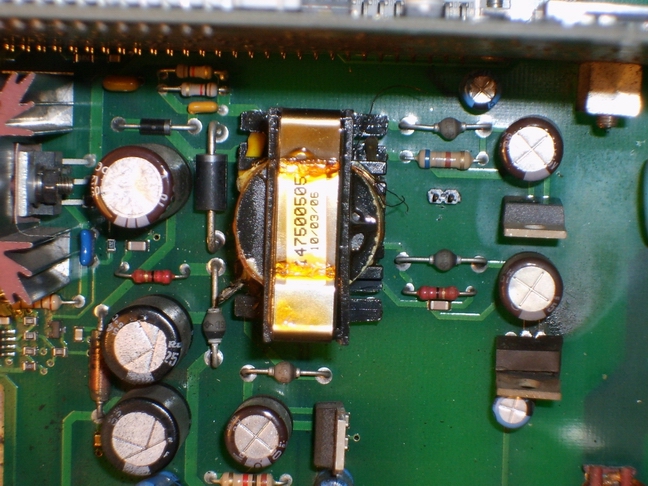

圖片如下:
電路板上有個變壓器壞掉了,怎么能知道它的參數,我想修.
我有一臺感應加熱器的信號發生器壞掉了,打開一看,里面有個變壓器壞掉了,周圍跟它相關的有7815,7915,2940兩個,變壓器中間的部分已經燒糊,有一個2940也已經燒裂,因為變壓器上沒有標識,請問各位怎么能知道它的參數,好能換一個.謝謝了
圖片如下:
圖片如下:
全部回復(11)
正序查看
倒序查看
@君臨天下
我倒沒想修變壓器,太麻煩,我想找到參數,買一個變壓器換上.
再傳幾張圖吧,大家看看這是什么電路,我感覺像穩壓電路,但沒有發現整流電路還有有個元件不知道是什么東西.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/269681210656013.jpg');}" onmousewheel="return imgzoom(this);">

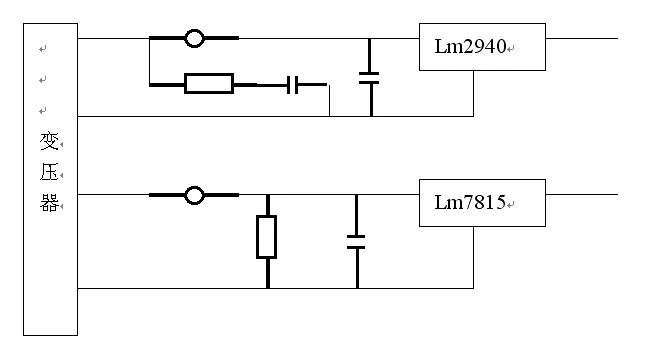

我畫了一下電路如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/269681210656491.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/269681210656013.jpg');}" onmousewheel="return imgzoom(this);">
我畫了一下電路如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/269681210656491.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@君臨天下
再傳幾張圖吧,大家看看這是什么電路,我感覺像穩壓電路,但沒有發現整流電路還有有個元件不知道是什么東西.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/269681210656013.jpg');}"onmousewheel="returnimgzoom(this);">我畫了一下電路如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/269681210656491.jpg');}"onmousewheel="returnimgzoom(this);">
那是超快速整流二極管
0
回復
你這部分不是感應的波形發生部分,而是電源部分.電源都沒有了,波形也就沒了.電源部分要么是從220vac直接變壓,要么開關電源.目前用開關電源比較多.你的具體情況還要看整流橋部分的電路.
變壓器壞了,估計附屬電路也出現毛病了,可能是過流燒了,匝間短路了.自己動手修一下還是可以的.是多路電源輸出,估計為20v左右.你測一下各路是否導通,就知道是否燒斷.沒燒斷就測試一下沒有壞的路,原邊和副邊,測電阻和電感.拆的時候記下匝數,然后找同樣粗細的漆包線繞,層間做好耐壓絕緣,就行了.記得再次上電前檢查其他電源電路是否壞了.
變壓器壞了,估計附屬電路也出現毛病了,可能是過流燒了,匝間短路了.自己動手修一下還是可以的.是多路電源輸出,估計為20v左右.你測一下各路是否導通,就知道是否燒斷.沒燒斷就測試一下沒有壞的路,原邊和副邊,測電阻和電感.拆的時候記下匝數,然后找同樣粗細的漆包線繞,層間做好耐壓絕緣,就行了.記得再次上電前檢查其他電源電路是否壞了.
