誰能和我說說:我的SG3525A驅動電路和波形對嗎?

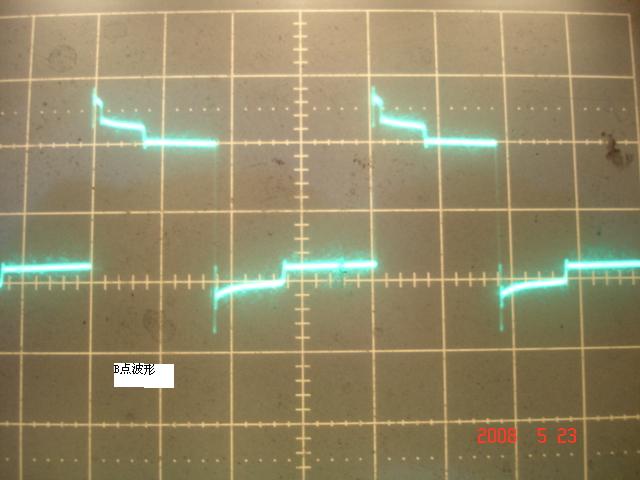

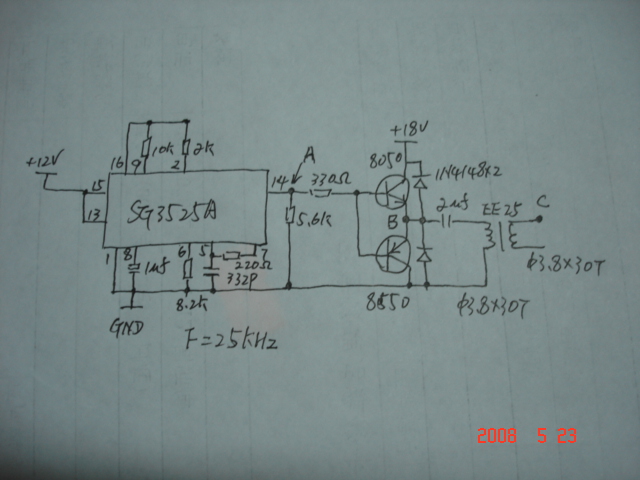

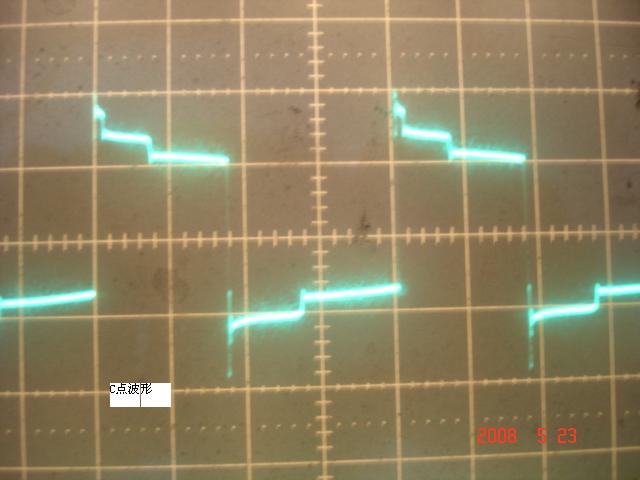

(不好意思,我只有1分的積分,不能給幫助我的朋友加很多分了)我今天搭了個SG3525A的電路,可輸出的波形總是覺得不是很正常,誰能說說是怎么回事啊?
全部回復(10)
正序查看
倒序查看
周挺巧
LV.7
2
2008-05-23 22:46
沒什么不正常的
0
回復
zyn1308
LV.4
3
2008-05-23 22:53
@周挺巧
沒什么不正常的

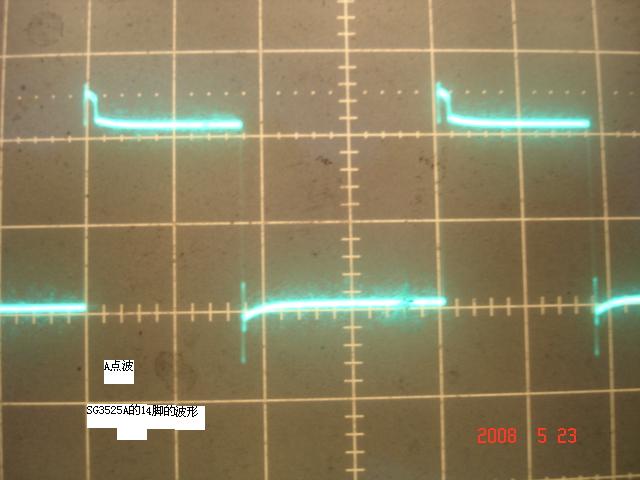

這樣的波形是正常的嗎?我看過其它成品電源,它驅動變壓器輸出的波形幾乎和芯片輸出腳輸出的波形一樣,為什么啊?
0
回復
周挺巧
LV.7
4
2008-05-24 08:37
@zyn1308
這樣的波形是正常的嗎?我看過其它成品電源,它驅動變壓器輸出的波形幾乎和芯片輸出腳輸出的波形一樣,為什么啊?
那是你驅動的負載不一樣
梯形是由三極管的基極引起的
0
回復
xue007
LV.9
5
2008-05-24 11:10
想要出好的波型可用MOS管驅動,上面的是P溝道的,下面是N的.
0
回復
zyn1308
LV.4
6
2008-05-24 18:40
@xue007
想要出好的波型可用MOS管驅動,上面的是P溝道的,下面是N的.
用MOS管驅動能出好的波形是嗎?可為什么不是上N,下P呢?上面的是P溝道的,下面是N的它是如何工作的呀?今天我用上面的電路來驅動由IGBT構成的半橋,發現8050和8550有點熱,現在我想把8050和8550換成MOS管的,是不是會好點呢?
0
回復
xue007
LV.9
7
2008-05-24 19:36
@zyn1308
用MOS管驅動能出好的波形是嗎?可為什么不是上N,下P呢?上面的是P溝道的,下面是N的它是如何工作的呀?今天我用上面的電路來驅動由IGBT構成的半橋,發現8050和8550有點熱,現在我想把8050和8550換成MOS管的,是不是會好點呢?
我就是這樣用的,但注意后面的MOS管的供電電壓不能高于前面3525的供電電壓.
0
回復
2008-06-21 16:46
@周挺巧
那是你驅動的負載不一樣梯形是由三極管的基極引起的
邊沿有梯形是因為過沖嗎?為什么和8050/8550對管的基極有關系呢?非常困惑,謝謝高手指點!
0
回復
2008-06-21 17:01
@xue007
我就是這樣用的,但注意后面的MOS管的供電電壓不能高于前面3525的供電電壓.
為什么mos的Vcc不能高于3525的Vcc?防止回灌?請高手指點,謝謝
0
回復
2008-07-20 20:35
搭車問一個驅動波形的問題,PWM的驅動波形上升沿有一個突起,請問這是什么原因造成的,對驅動IGBT發熱有不利影響嗎.
0
回復
2008-08-30 12:15
@小兵秧子
搭車問一個驅動波形的問題,PWM的驅動波形上升沿有一個突起,請問這是什么原因造成的,對驅動IGBT發熱有不利影響嗎.
**此帖已被管理員刪除**
0
