各位大師,幫忙提供一個延時電路.萬分感謝!

小弟需要一個延時電路,用繼電器12V的.
接通電源1-3秒才工作的,我想用在揚聲器上,謝謝!

全部回復(5)

只看樓主

正序查看

倒序查看

hbzjcjw

LV.10

2008-06-20 10:11

很多的方法,你可以用一個8050三極管,在它的B極上串一個電阻,再接到正電源,E接地,C極接繼電器了再接正電源,并在BE極上并上一個電容,那樣就行了,電阻電容決定時間

回復

袁世凱

LV.2

2008-06-20 10:29

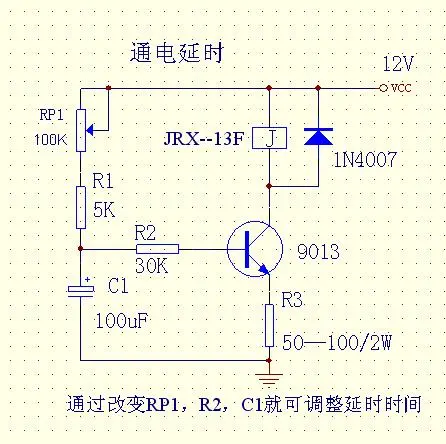

有專門的定時IC,也可以用NE555,較為簡單的是利用電阻電容充電時間常數(回路)定時.下圖僅為參考,是我早年間收集的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2682901213928828.jpg');}" onmousewheel="return imgzoom(this);">

回復

zjhdyw

LV.1

2008-06-20 11:29

@袁世凱

有專門的定時IC,也可以用NE555,較為簡單的是利用電阻電容充電時間常數(回路)定時.下圖僅為參考,是我早年間收集的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/2682901213928828.jpg');}"onmousewheel="returnimgzoom(this);">

謝謝,我做個試試
