使用PI的SC1223芯片設計的USB充電器

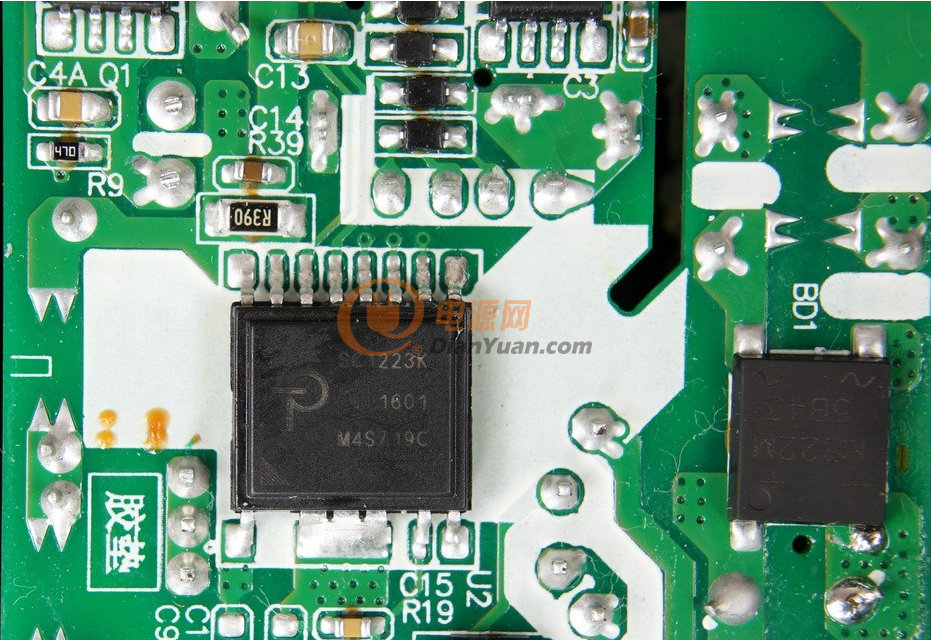

SC1223K芯片是一款離線式恒壓恒流FLYBACK的開關芯片，次邊反饋的方式，內部集成了650V的高壓MOS管，芯片高度集成，整體電路設計簡單，230VAC供電的時候功耗可以控制在10mW內，在整個供電范圍內具有較高的效率，同時低熱阻損耗。該芯片廣泛應用在適配器、LED驅動及高壓高電流的電源供給電路中。本例中利用SC1223K芯片設計的多功能USB適配器，電路簡單，體積小 。電路應用板如下圖所示：

1223

全部回復(29)
正序查看
倒序查看
gxg1122
LV.10
2
2017-10-05 22:04
Sc1223k是PIInnoswitch系列早期的芯片，電源適配器中用的比較多。
0
回復
wyhl
LV.8
3
2017-10-06 18:56
@gxg1122
Sc1223k是PIInnoswitch系列早期的芯片，電源適配器中用的比較多。

是的，SC1223K是比較早的芯片，現在用的比較多的可能是INN2215芯片了。

0
回復
wyhl
LV.8
4
2017-10-06 18:58

SC1223K在這個充電器中的應用電路板如上圖，后續INNOSWITCH系列都沿用這樣的芯片封裝。



0
回復
2017-10-08 20:42
樓主這設計的是多路USB輸出電路？最大單個輸出電流2A吧？
0
回復
2017-10-08 20:46
@gxg1122
Sc1223k是PIInnoswitch系列早期的芯片，電源適配器中用的比較多。
SC系列的芯片PI也有好幾種，SC1223k，SC1144,這些片子應用也挺多的。
0
回復
gxg1122
LV.10
7
2017-10-09 13:45
@奮斗的青春
樓主這設計的是多路USB輸出電路？最大單個輸出電流2A吧？
這個充電適配器是多路USB輸出的，就是不知道有一路的黃色USB接口是什么輸出？
0
回復
wyhl
LV.8
8
2017-10-09 16:47
@奮斗的青春
SC系列的芯片PI也有好幾種，SC1223k，SC1144,這些片子應用也挺多的。
SC系列的芯片是PI的InnoSwitch系列最早的，型號還是比較多的。
0
回復
wyhl
LV.8
9
2017-10-09 16:49
@奮斗的青春
樓主這設計的是多路USB輸出電路？最大單個輸出電流2A吧？
這個適配器的最大輸出電流可以達到2A的，具有多路USB輸出功能。
0
回復
wyhl
LV.8
10
2017-10-09 16:51
@gxg1122
這個充電適配器是多路USB輸出的，就是不知道有一路的黃色USB接口是什么輸出？
在這個適配器中黃色的USB接口應該是輸出電流較大的一路，估計用黃色的標識下。
0
回復
gxg1122
LV.10
11
2017-10-10 11:09
@wyhl
在這個適配器中黃色的USB接口應該是輸出電流較大的一路，估計用黃色的標識下。
明白了。我知道電腦的黃色USB代表是關機狀態也可以充電使用的。適配器肯定不是這功能。
0
回復
wyhl
LV.8
12
2017-10-12 13:33
@gxg1122
明白了。我知道電腦的黃色USB代表是關機狀態也可以充電使用的。適配器肯定不是這功能。
最后問了幾個同事，適配器黃色的是代表輸出電流較大而已。
0
回復
2017-12-14 20:29
@wyhl
這個適配器的最大輸出電流可以達到2A的，具有多路USB輸出功能。
黃色那路最大輸出電流可以達到2A，那另外兩路呢輸出1A的？3路輸出有3路電路？還是同一路的？
0
回復
2017-12-14 20:31
@wyhl
SC系列的芯片是PI的InnoSwitch系列最早的，型號還是比較多的。
PI的網站都搜不到SC系列的了，估計沒生產，或者芯片升級了，InnoSwitch就是SC系列升級后的型號？
0
回復
x1995418
LV.8
15
2017-12-20 18:10
SC1223K具有次級反饋的，集成了電壓和電流反饋，包括類似光耦。減少開發成本。
0
回復
wyhl
LV.8
16
2018-01-04 16:50
@大海的兒子
PI的網站都搜不到SC系列的了，估計沒生產，或者芯片升級了，InnoSwitch就是SC系列升級后的型號？
SC系列的資料是比較少，產品應用案例也就幾家大廠商再用?，F(xiàn)在是可以用innoswitch系列的代替部分。
0
回復
咖啡貓
LV.3
17
2018-06-26 09:28
@大海的兒子
PI的網站都搜不到SC系列的了，估計沒生產，或者芯片升級了，InnoSwitch就是SC系列升級后的型號？
不是，不生產，就算在生產，在PI官網上你也不會搜到PI SC系列的。
0
回復
咖啡貓
LV.3
18
2018-06-26 09:29
@wyhl
SC系列的資料是比較少，產品應用案例也就幾家大廠商再用?，F(xiàn)在是可以用innoswitch系列的代替部分。
肯定，只有大廠商再用，因?yàn)?，這個系列本身就是供給大廠商的。
0
回復
2018-06-27 20:16
@咖啡貓
肯定，只有大廠商再用，因?yàn)椋@個系列本身就是供給大廠商的。
對，很多都直供大廠
0
回復
k8882002
LV.9
20
2018-07-04 07:31
@咖啡貓
不是，不生產，就算在生產，在PI官網上你也不會搜到PISC系列的。
如果有生產，PI為什么不把資料放網站上去了？SC系列的芯片比較特別？
0
回復
tabing_dt
LV.10
21
2018-07-04 07:54
這款充電器用料很好啊，上面的電容是固態鋁電容嗎？現在PI的USB充電器方案升級成INNO了吧
0
回復
tabing_dt
LV.10
22
2018-07-04 07:57
@大海的兒子
黃色那路最大輸出電流可以達到2A，那另外兩路呢輸出1A的？3路輸出有3路電路？還是同一路的？
這種充電器一般是只有一個充電線路分成三路，如果3路輸出有3路電路，這樣成本比較大，體積也比較大。
0
回復
wyhl
LV.8
23
2018-07-04 08:05
@咖啡貓
肯定，只有大廠商再用，因?yàn)?，這個系列本身就是供給大廠商的。
嗯，也發現了，華為，小米等廠子在用，設計圖看著不錯。
0
回復
wyhl
LV.8
24
2018-07-04 08:07
@咖啡貓
不是，不生產，就算在生產，在PI官網上你也不會搜到PISC系列的。
是有生產，在應用中，但資料比較難找，有的資料可以找到。
0
回復
wyhl
LV.8
25
2018-07-04 08:08
@k8882002
如果有生產，PI為什么不把資料放網站上去了？SC系列的芯片比較特別？
這個系列現在被Innoswitch系列慢慢取代了。估計pi也不推薦。
0
回復
wyhl
LV.8
26
2018-07-04 08:09
@大海的兒子
黃色那路最大輸出電流可以達到2A，那另外兩路呢輸出1A的？3路輸出有3路電路？還是同一路的？
三路輸出的，黃色輸出2A，其他輸出的最大1A電流。
0
回復
wyhl
LV.8
27
2018-07-04 08:11
@tabing_dt
這款充電器用料很好啊，上面的電容是固態鋁電容嗎？現在PI的USB充電器方案升級成INNO了吧
是用料比較足，固態電容，產品質量不錯?，F(xiàn)在是推薦Innoswitch系列產品。
0
回復
x1995418
LV.8
28
2018-07-04 11:27
@wyhl
是用料比較足，固態電容，產品質量不錯。現在是推薦Innoswitch系列產品。

是的，Innoswitch產品線很豐富

0
回復
wengnaibing
LV.9
29
2018-07-05 13:22
@x1995418
是的，Innoswitch產品線很豐富[圖片]
Innoswitch3有三個子系列，該系列產品的最大輸出功率達到了65W，應用范圍很廣。
0
回復
k8882002
LV.9
30
2018-07-05 13:30
@wyhl
三路輸出的，黃色輸出2A，其他輸出的最大1A電流。
那這個USB充電器成本比較高，這個系列的電源芯片空載功耗就是低，小于10mW.
