先仿真一下整流電路：

saber原理圖

仿真出來的波形

打開saber后 可以先點保存。

然后寫一個文件名，然后點保存。（注意：保存路徑和文件名都不要有中文）

在保存的原理圖中 點鼠標右鍵-Get Part-Patrs Gallery

軟件左側 1：點Search   2：輸入 voltage    3：點望遠鏡（或者點回車鍵）  4：找到 Voltage Source，Sine （將它拖到原理圖中）這就是放置器件的過程，你可以自己搜索一下別的，熟悉一下。

搜索的時候可以參照以下我寫的，廣大貼友可以幫忙補充哈！

 resistor：電阻        cap：電容    inductor：電感      transformer：變壓器         voltage source：電壓源     ground：地

知道怎么制做一個按我的意思制做的控制器嗎？器件自定義。

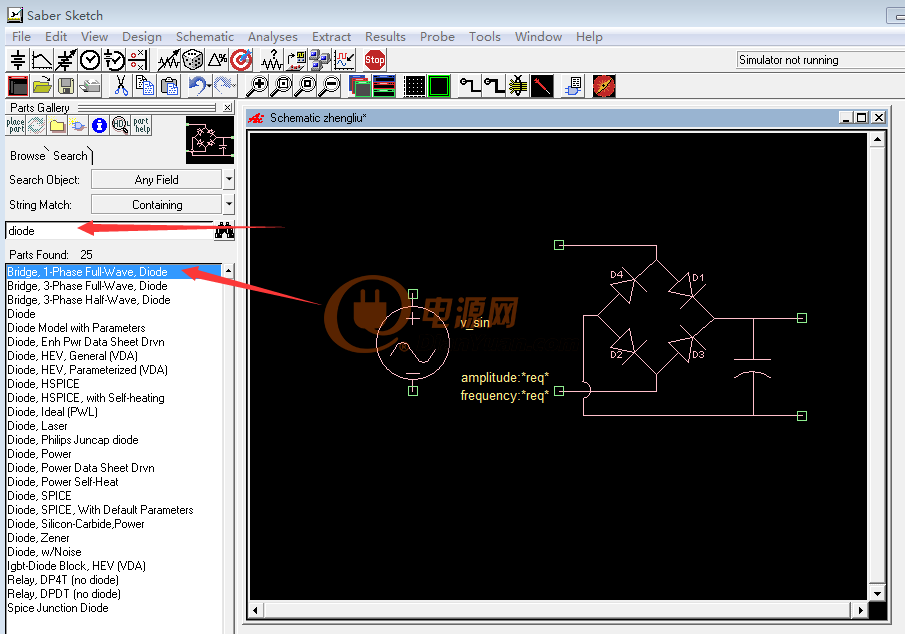

Voltage Source，sine放好后，放整流橋，搜索diode-將第一個托到原理圖中。之后用鼠標連線。

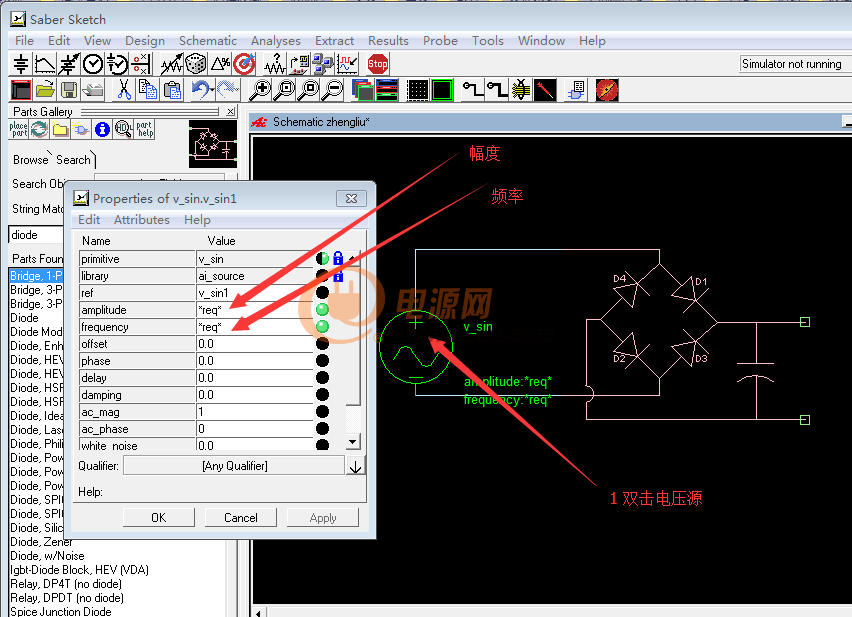

設置電壓源的參數，雙擊電壓源，修改幅度和頻率。幅度的單位是V，頻率的單位是Hz，所以填入311和50就OK。

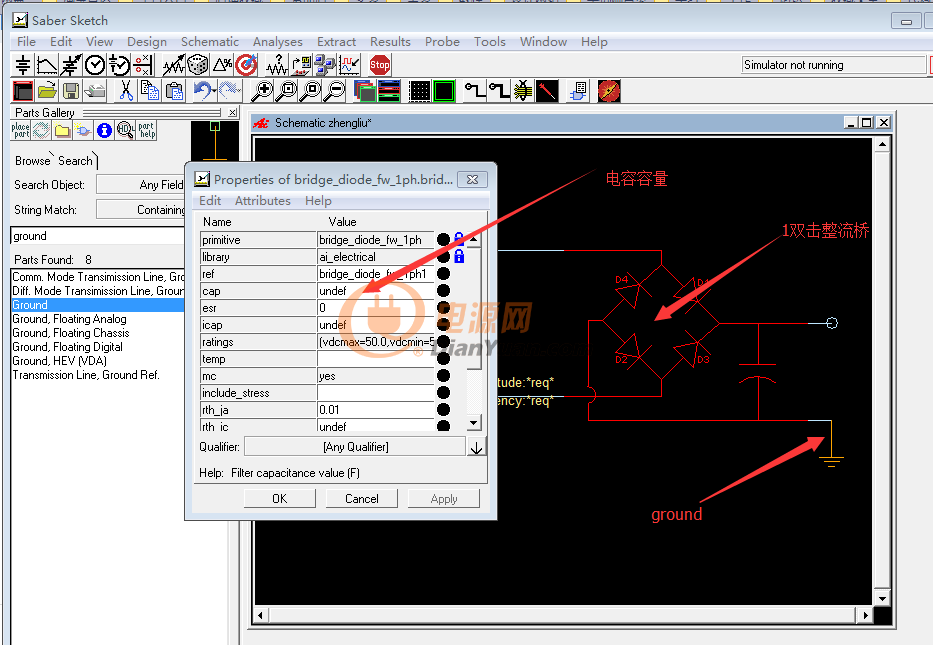

雙擊整流橋，只需要修改電容容量一個參數，單位是F，填入100u。然后搜索ground，將接地標志拖入原理圖中。這樣原理圖就完成了。

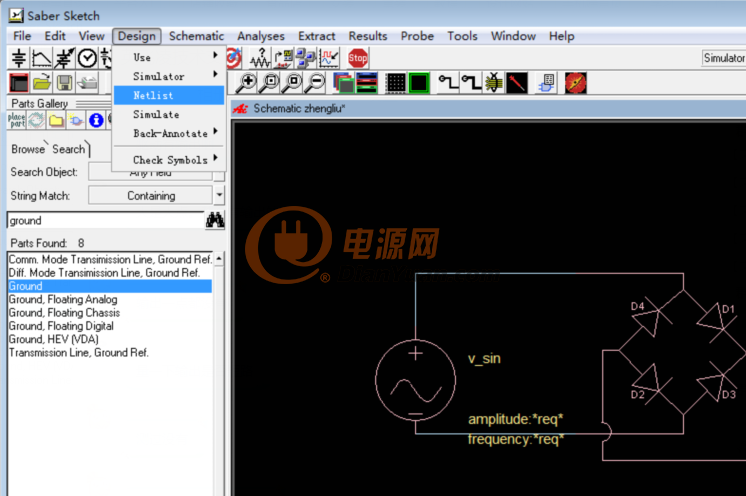

然后 網表化 Design-Netlist（不網表化是不能仿真的）

 進行時域瞬態分析：

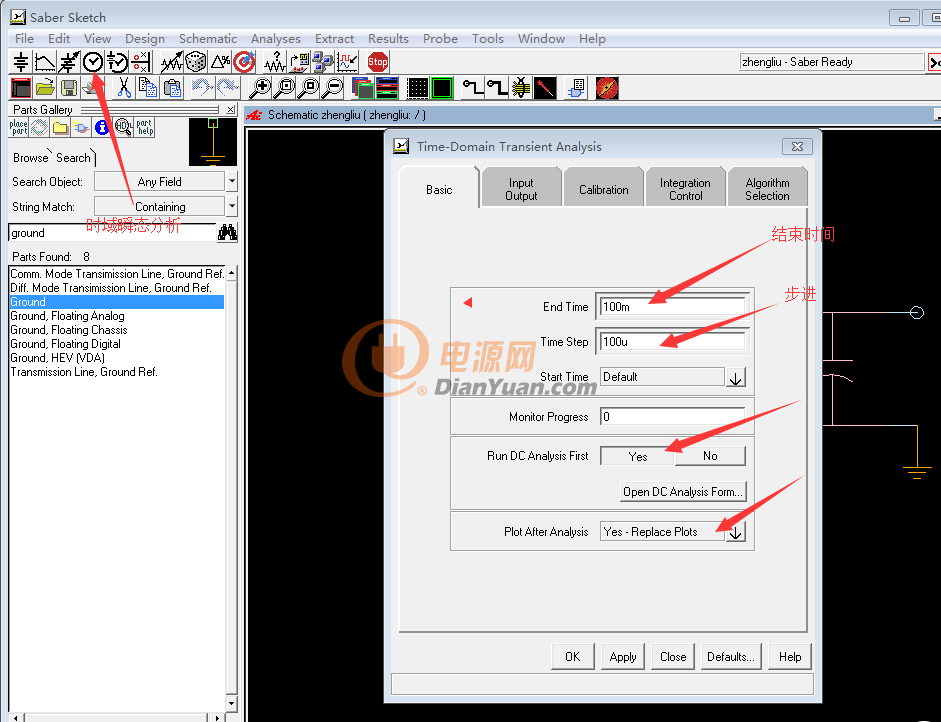

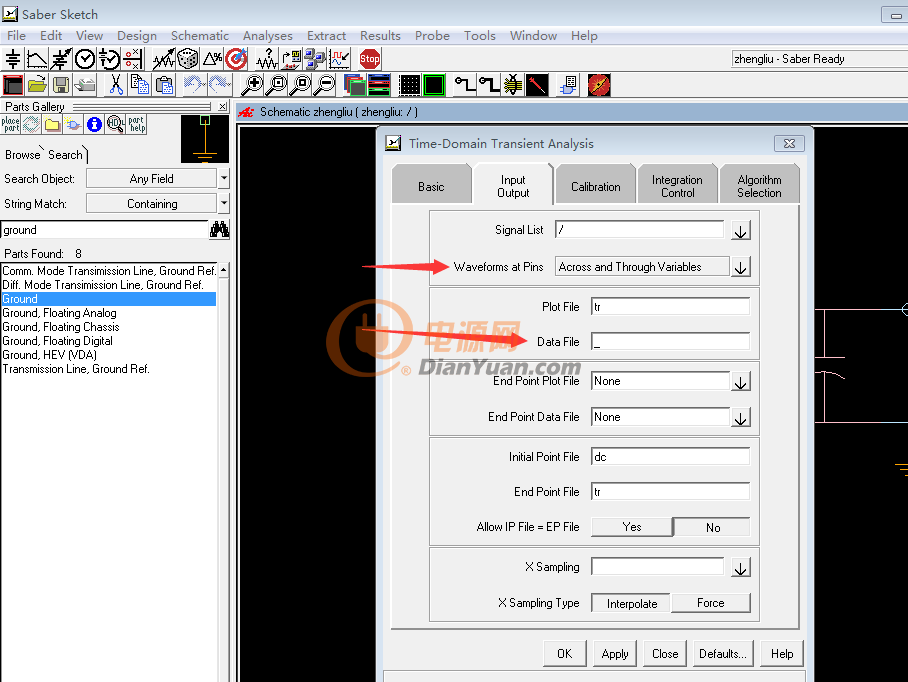

看我截圖的參數設置

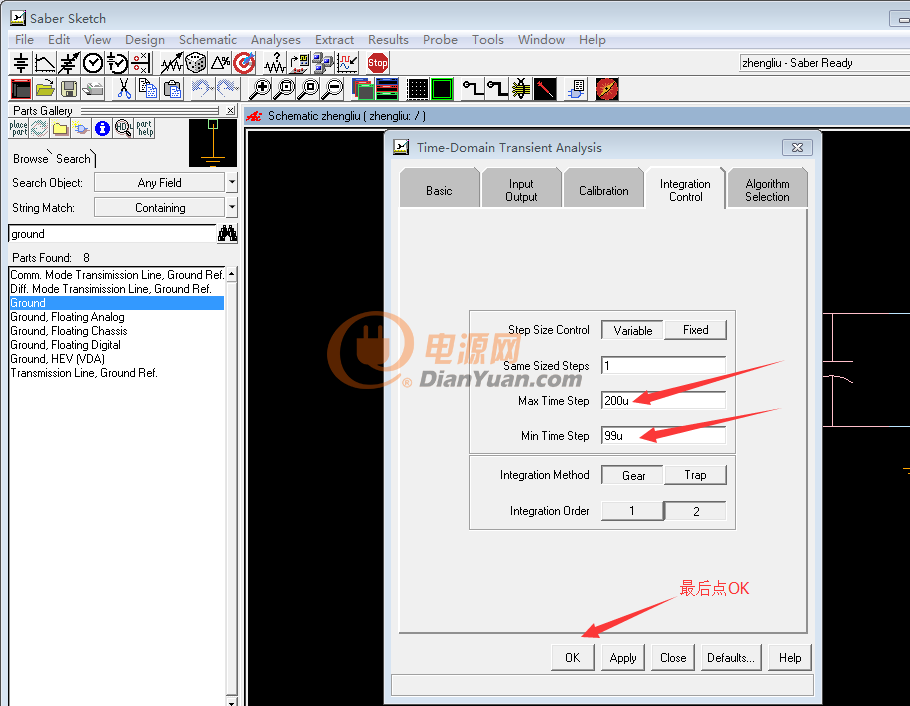

第一幅圖中的步進 在下圖最大和最小步進中間才可以。

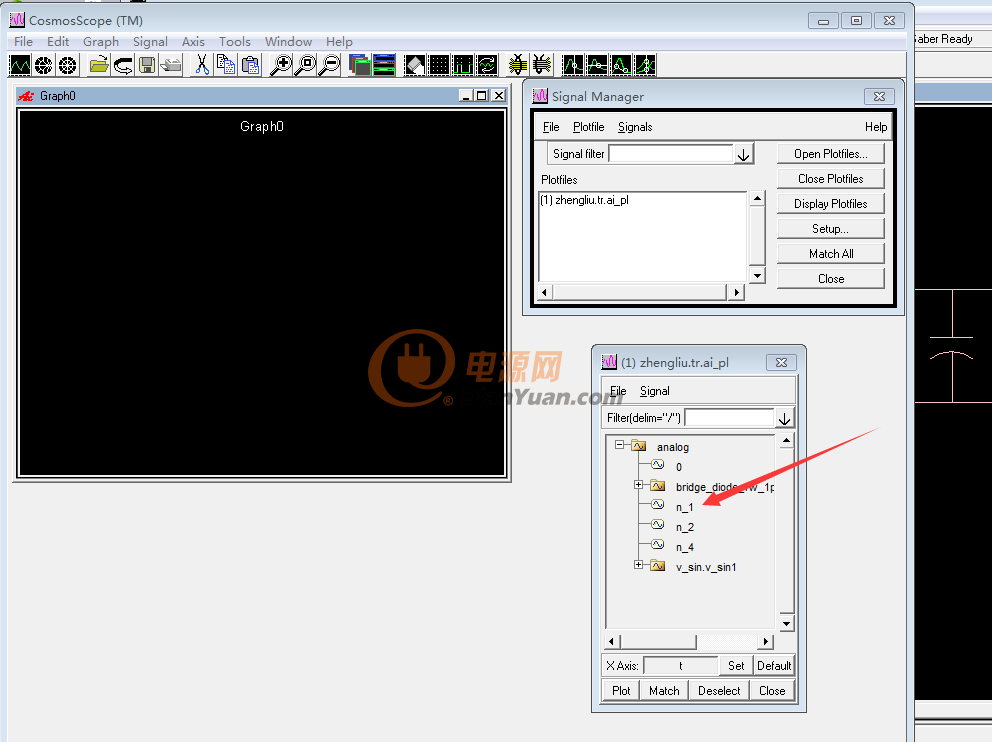

得等一會就會出現以下界面，紅色箭頭指的選項雙擊以下，別的都可以雙擊，然后你就發現波形了。

用鼠標在原理圖中的網絡線上移動就會發現n_1 n_2是哪里的波形

ＮＳＡＢＥＲ

熱身結束，開始仿真。

buck電路原理圖和仿真波形。占空比0.4。

脈沖源接在MOS管G的驅動電阻和S兩端。脈沖幅度是10V。脈寬4uS，周期10uS，所以占空比是40%。

buck拓?fù)洌篤in*D=Vo

對于我的電路   100V*40%=40V

貌似負載變化 輸出電壓也變化，等我有時間在仿真幾次，看看負載對輸出有多大影響。

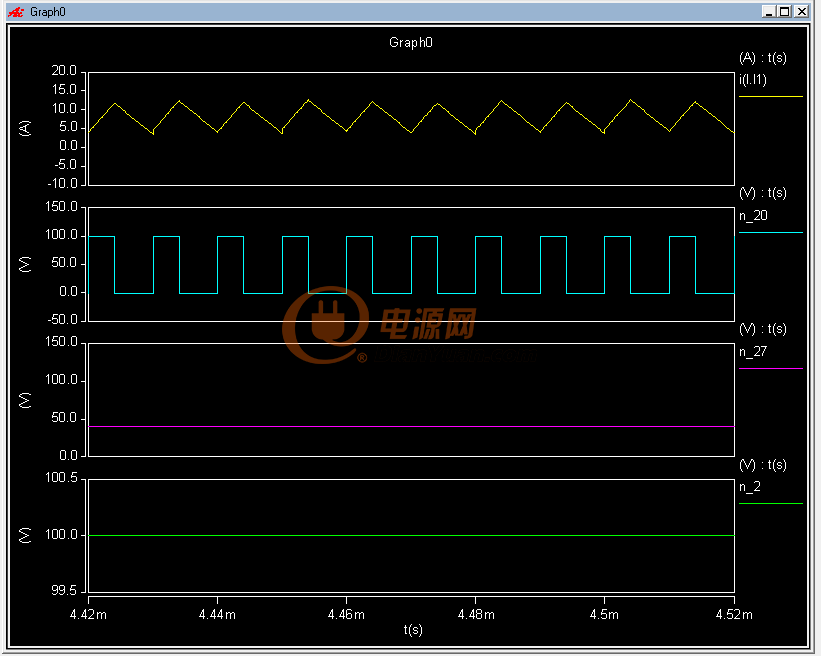

第一個就是電感的電流波形DetalI大概有8A左右吧。 公式U=L*di/dt     U=Ui-Uo=100-40=60V       dt=4uS     所以60=30uH*di/4uS   結果di=8A

看來仿真和理論值差不多。

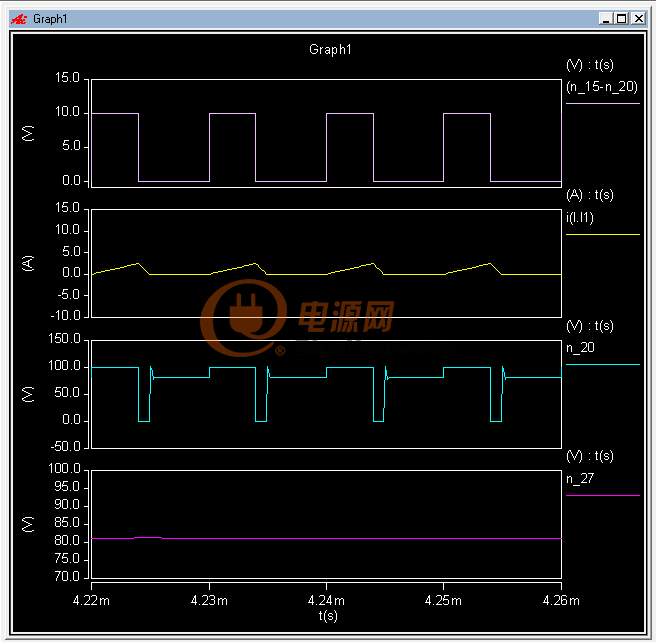

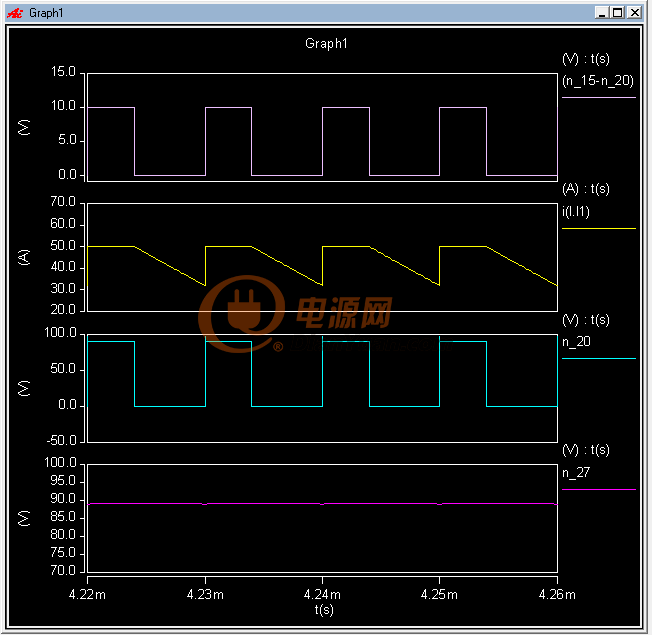

負載有5變成100。輸出電壓變成了80多，di也變小了。

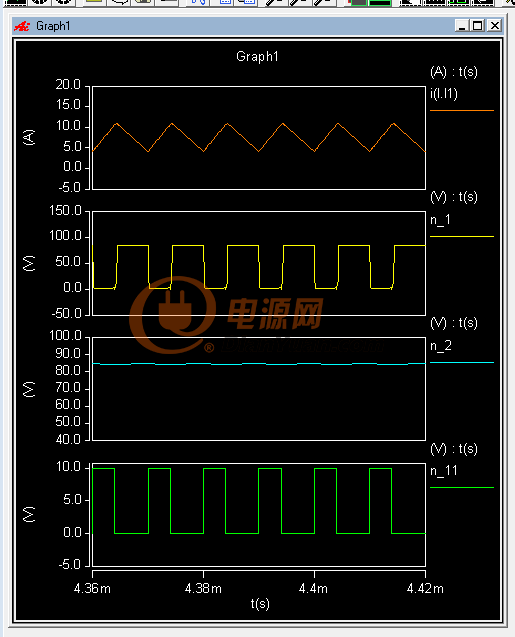

負載變成2的時候波形又有不同的變化。

boost仿真

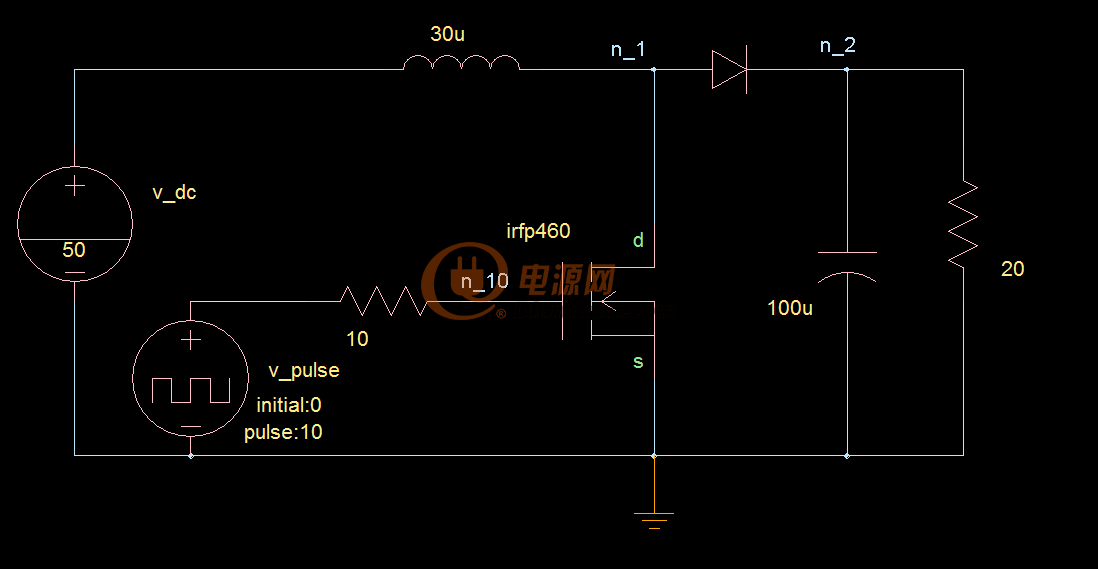

原理圖和波形

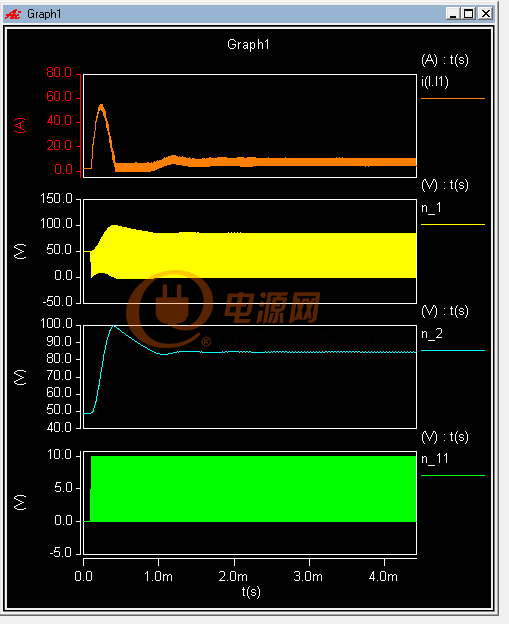

0到4.5mS的波形，過沖依然很大。
