用STC15或STM32單片機控制的鋰電池供電的LED觸摸臺燈，
控制nmos管的導通程度，打算控制2到3路led
一路用 HY1206D，其他兩路用 HY1605D封裝都是TO-252-2L
觸摸芯片不知道那個好，決定采用SJT5104，采用QC快充給電池充電
【后羿DIY】+基于STC15或STM32單片機的觸摸LED臺燈
全部回復(28)
正序查看
倒序查看
@heiha88

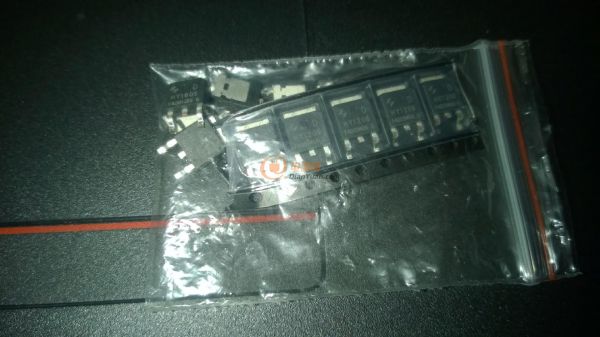

[圖片]收到的兩種mos管 HY1206D，HY1605D
SJT5104 四鍵觸摸感應IC
SJT5104是專為四鍵觸摸開關、四鍵觸摸按鍵以及要求省電的電子產品而設計的低功耗低成本的4通道電容式觸摸IC；提供SSOP-20封裝，四個按鍵的靈敏度均可獨立設置；內嵌穩壓系統，抗電源波動跌落干擾能力強；SJT5104具備環境溫度、濕度的自適應能力，不會天氣或環境變化而影響靈敏度和工作穩定性；在2.5V~5V電壓范圍內均可穩定工作，待機電流僅3uA，提供模擬機械按鈕的直接輸出模式和模擬機械開關的觸發輸出模式；觸摸檢測生效，其對應輸出的高/低電平可通過功能設置端口直接設置?？稍O(shè)置多重按鍵消除功能，檢測到幾個按鍵同時觸摸生效則只允許一個生效。
0
回復
@heiha88
SJT5104四鍵觸摸感應ICSJT5104是專為四鍵觸摸開關、四鍵觸摸按鍵以及要求省電的電子產品而設計的低功耗低成本的4通道電容式觸摸IC；提供SSOP-20封裝，四個按鍵的靈敏度均可獨立設置；內嵌穩壓系統，抗電源波動跌落干擾能力強；SJT5104具備環境溫度、濕度的自適應能力，不會天氣或環境變化而影響靈敏度和工作穩定性；在2.5V~5V電壓范圍內均可穩定工作，待機電流僅3uA，提供模擬機械按鈕的直接輸出模式和模擬機械開關的觸發輸出模式；觸摸檢測生效，其對應輸出的高/低電平可通過功能設置端口直接設置?？稍O(shè)置多重按鍵消除功能，檢測到幾個按鍵同時觸摸生效則只允許一個生效。
這是原理圖
正在做這個小板子的apcb
0
回復
@heiha88
SJT5104四鍵觸摸感應ICSJT5104是專為四鍵觸摸開關、四鍵觸摸按鍵以及要求省電的電子產品而設計的低功耗低成本的4通道電容式觸摸IC；提供SSOP-20封裝，四個按鍵的靈敏度均可獨立設置；內嵌穩壓系統，抗電源波動跌落干擾能力強；SJT5104具備環境溫度、濕度的自適應能力，不會天氣或環境變化而影響靈敏度和工作穩定性；在2.5V~5V電壓范圍內均可穩定工作，待機電流僅3uA，提供模擬機械按鈕的直接輸出模式和模擬機械開關的觸發輸出模式；觸摸檢測生效，其對應輸出的高/低電平可通過功能設置端口直接設置?？稍O(shè)置多重按鍵消除功能，檢測到幾個按鍵同時觸摸生效則只允許一個生效。
這個芯片還是四觸摸感應啊
0
回復
@heiha88
SJT5104四鍵觸摸感應ICSJT5104是專為四鍵觸摸開關、四鍵觸摸按鍵以及要求省電的電子產品而設計的低功耗低成本的4通道電容式觸摸IC；提供SSOP-20封裝，四個按鍵的靈敏度均可獨立設置；內嵌穩壓系統，抗電源波動跌落干擾能力強；SJT5104具備環境溫度、濕度的自適應能力，不會天氣或環境變化而影響靈敏度和工作穩定性；在2.5V~5V電壓范圍內均可穩定工作，待機電流僅3uA，提供模擬機械按鈕的直接輸出模式和模擬機械開關的觸發輸出模式；觸摸檢測生效，其對應輸出的高/低電平可通過功能設置端口直接設置。可設置多重按鍵消除功能，檢測到幾個按鍵同時觸摸生效則只允許一個生效。
這次嘗試用觸摸按鍵的狀態機來嘗試一下
先說說有限狀態機的概念：有限狀態機 (FSM：Finite State Machine)，簡稱狀態機，是表示有限多個狀態以及在這些狀態之間轉移和動作的數學模型。
以按鍵檢測這個事件為例，可以把我們按按鈕這個事件分成四個狀態 ①松開態 ②抖動態 ③按下態 ④長按態
假設按鍵松開狀態為0 按下為1 每10ms檢測一次按鍵電平，當前狀態也隨之改變（可能想同也可能變?yōu)榱硪粻顟B(tài)）短虛線為連續檢測1s如果都為1當前狀態則變?yōu)?，長虛線為連續1s檢測內按鍵離開則認為單次按下。
0
回復
@heiha88
這次嘗試用觸摸按鍵的狀態機來嘗試一下先說說有限狀態機的概念：有限狀態機(FSM：FiniteStateMachine)，簡稱狀態機，是表示有限多個狀態以及在這些狀態之間轉移和動作的數學模型。以按鍵檢測這個事件為例，可以把我們按按鈕這個事件分成四個狀態①松開態②抖動態③按下態④長按態假設按鍵松開狀態為0按下為1每10ms檢測一次按鍵電平，當前狀態也隨之改變（可能想同也可能變?yōu)榱硪粻顟B(tài)）短虛線為連續檢測1s如果都為1當前狀態則變?yōu)?，長虛線為連續1s檢測內按鍵離開則認為單次按下。
這是基本的框圖
