頂一下

期待~~~~~

UC3842啟動電電壓是16V,
設計在18V工作還是很正常的,有時我們做到2十幾V都行.

對于這種電路結構,你要降低3842的供電電壓而不改變壓器那是不行的,電路是利用該電壓來穩定其它組電壓的.也就是說當這組電壓改變時其它輸出組電壓也在改變.

輔助源整流管選恢復速度慢點兒管子,如FR107,效果很顯著的哦.

可以講講原因嗎

請賜教!!

謝謝回復.
不好意思沒說清楚,實際的反饋源不是Vcc電壓,是副邊的另一組電源
因?yàn)榭刂?IC 過熱,所以想通過降低Vcc電壓來減少發熱量,如果可以用其他的方法降熱也可以啊
2842啟動電壓是16V,所以可能通過降壓來降發熱量的裕量也不大(只可以降2V)
不知可否串10 ohm 電阻?

說的對,應該可以吧

我知道PI的很多ic就串一6.3-10歐姆的電阻

其實你芯片發燙主要是你芯片功耗過大引起,芯片功耗過大和你的VCC電壓無關,假設你芯片的功耗一定,那么VCC降低了,ICC不就增加,所有我覺得你還是得從你的芯片外圍電路找問題,看看有那些地方功耗比較大的,比如說MOS的門極電荷過高,驅動電流就要增加,又或是你的驅動電阻太大使得驅動功耗增加等.

同感

謝謝.
聽你這么說是有道理,芯片功耗應該主要是驅動mos產生的
實際電路中mos Ton時的驅動電阻是60 ohm, Toff時二極管(旁路驅動電阻)直接關斷.
mos的門極電荷過高, 驅動電流會變大;但是驅動電阻變大,驅動電流會降低,問什么功耗會變大呢?
還會有其他的發熱源么?

謝謝大家.

注意PI的那個電阻和此時說的不是一個作用的

芯片輸出驅動電流太大,你可以考慮加一級三極管來做驅動,一來可以增加驅動能力,二者可以降低芯片驅動電流,使芯片不至于太熱!

請問PI那電阻是什么作用?

是不是抑制尖峰電壓的

同意樓上的說法,
1N5819先不裝測一下溫度,
如果要裝1N5819的話,建議裝REVERSE RECOVERY TIME 回覆時間較快的二極體

謝謝啊,已經在試了,有了結果告訴大家

我用2842常溫溫度就有80度,也燙手,在高溫65度老化也沒問題啊.

去掉D22,D23,沒有效果;改變R3的大小也沒有效果,

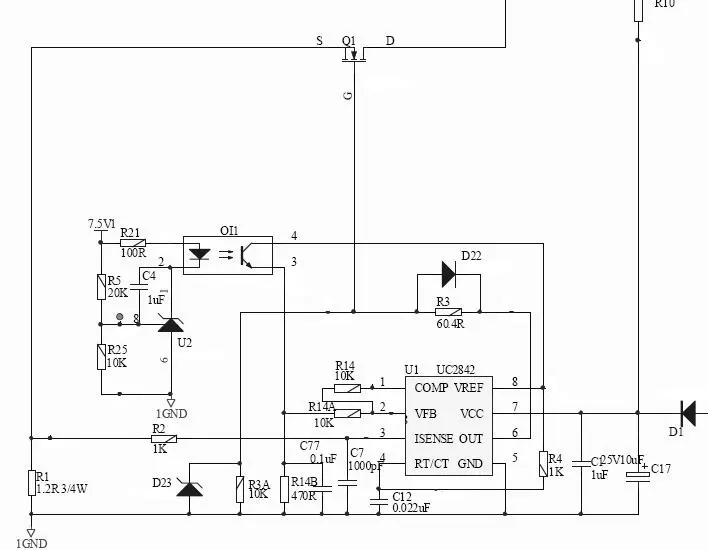

如果降低Vcc電壓,溫升可以降低很多.附上部分電路圖,請大家再分析分析, 謝謝.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/184411215524682.jpg');}" onmousewheel="return imgzoom(this);">
