工欲善其事，必先利其器——keysight 34972A 數據采集儀在溫度數據采集中的應用

         首先非常感謝是德科技舉辦的活動，能夠讓這么多行業內的人都積極的參與進來，互相交流產品研發、儀器設備使用的心得體會，并活躍了工程師的業余生活。今天終于抽出一點時間來了，看了下去年我寫的活動帖子是講示波器的，這次就寫個數據采集儀的使用吧。

          從事電源行業的技術人員，都應該做過產品滿載溫升測試實驗。我剛?cè)胄袝r(shí)，公司的儀器設備少，不全，新來的員工主要工作是跟著老員工做測試，記錄數據。當時使用的是溫度表，一個表帶一個溫度探頭的，因數量有限，只能分批測試，同時記錄數據時，因?yàn)闇囟缺矶?，需?/span>2個人，定好記錄時間間隔，讀數的看著時間，時間一道，就開始讀數，另一個人記錄數據，這樣做一次溫升實驗，再加上統計數據整理實驗報告，得花費2,3天的時間。

       后來不使用溫度表了，逐步使用萬用表溫度檔來測量器件運行溫度，但是工作流程還是沒有改變，往往這種時候，記錄人員不能離開，只能在實驗室等著，什么也干不了，僅僅是為了記錄數據。后來經過了解，認證機構使用了一臺國產的溫度數據采集器，能夠提高工作效率，我們跟廠家溝通了，樣機也拿過來試了，但是在試用中，我們發現溫度數據易受設備運行影響，再有設備的各路數據采集探頭之間耐壓達不到我們的要求，因此就擱置了，我們?nèi)匀皇褂美限k法，省了儀器設備的費用，但是人工投入很大。

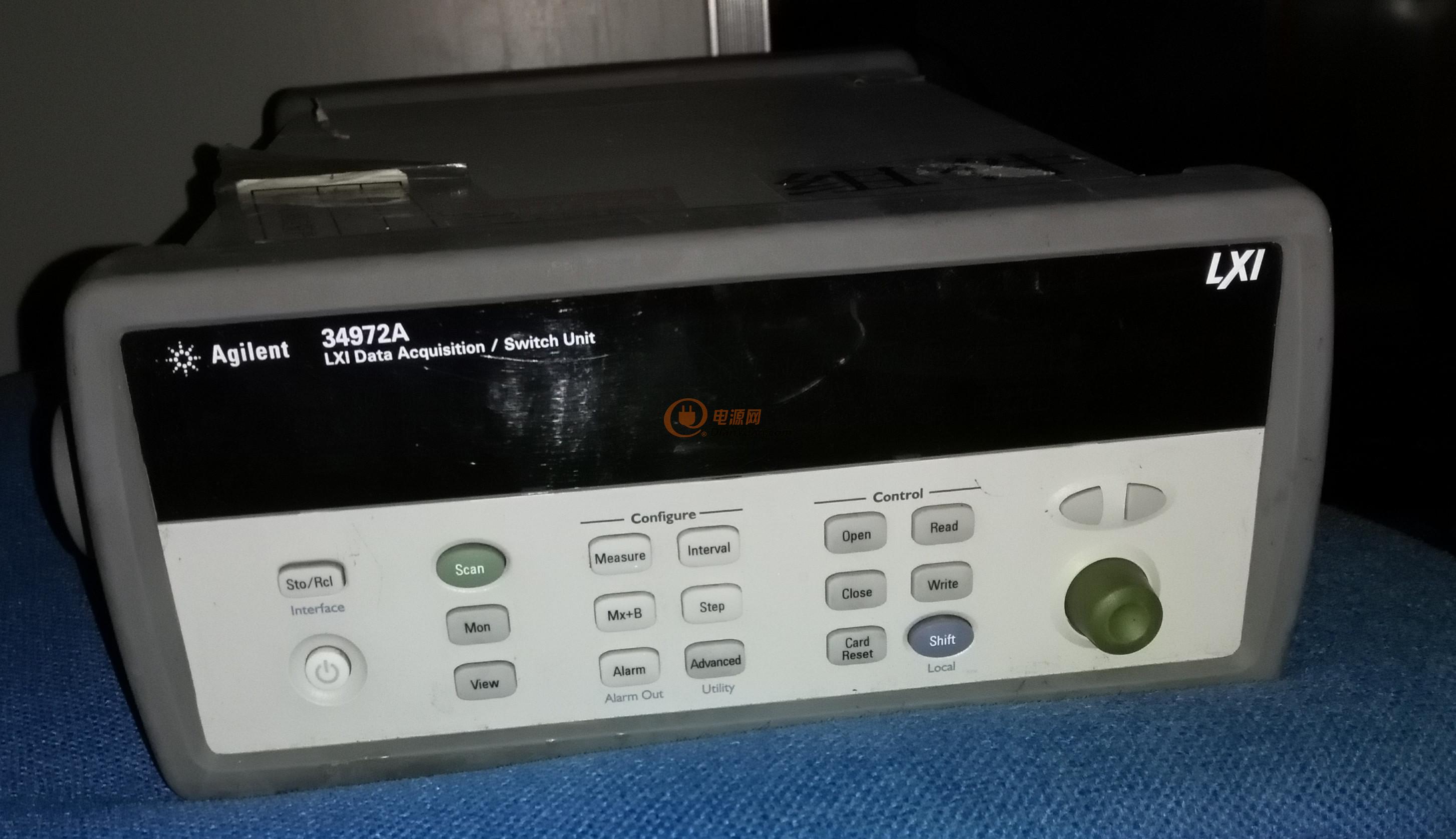

       2010年時，公司購買了一臺當時價格約20萬元的紅外線熱像儀，這個是非接觸式測試產品器件溫度的有效設備，但是應用中，僅能在總體上掃描熱點，不能連續記錄數據（當時產品無錄像功能），因此仍然需要人工讀數并記錄數據。直到2016年，我們通過測試交流，了解到可以用keysight 34972A 數據采集儀完美的解決產品溫度測試及記錄的問題。兄弟單位的34972A，買的早，還是安捷倫時的商標。

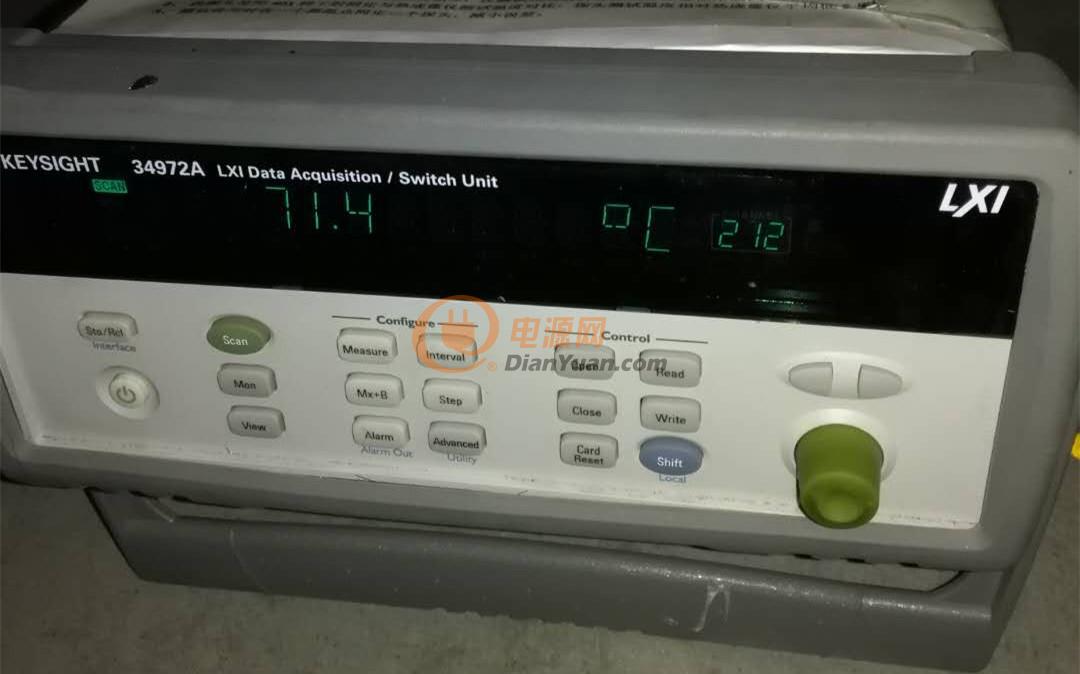

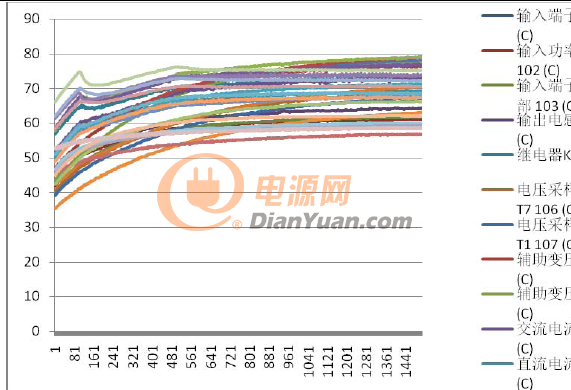

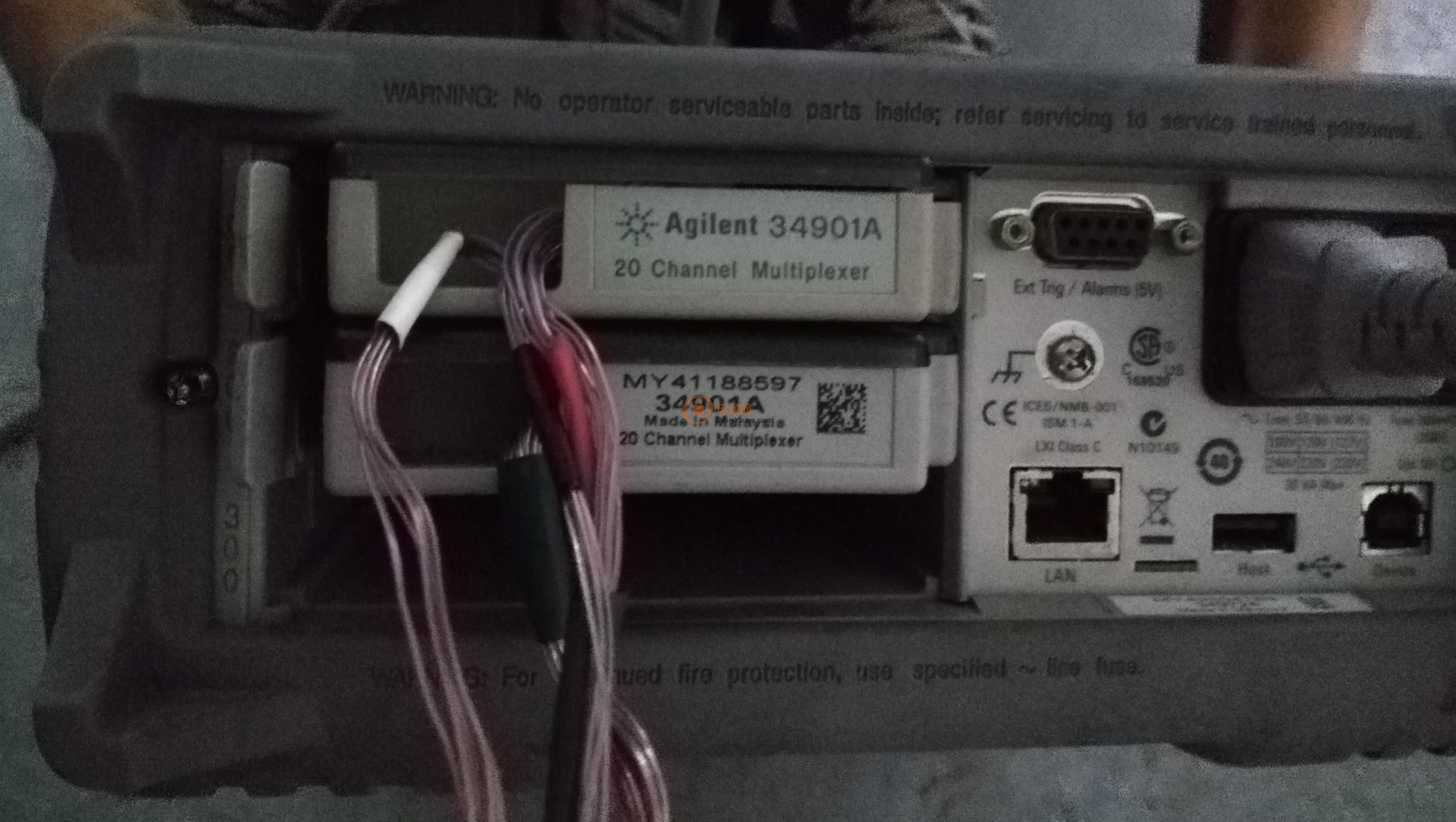

結合我們實際情況，我們立即采購了一臺同型號的設備，目前該機器已經使用快2年了，運行正常，使用率較高，方便，單人即可輕松完成多通道、多溫度數據測量及記錄工作（直接形成電子表格數據），且數據采集儀可以在更加嚴酷的環境中運行。以下是在高溫房中拍攝的圖片，產品24小時不間斷運行測試，以及測試數據。

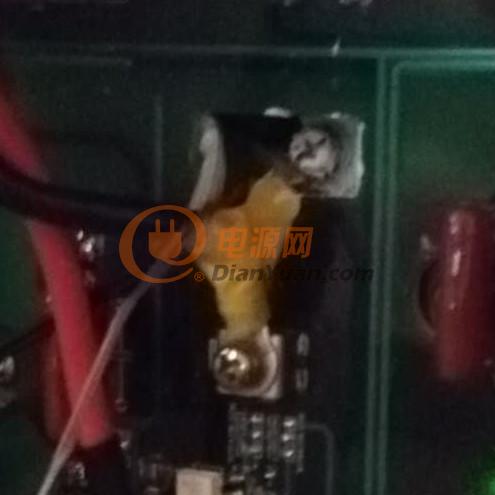

這套設備最初使用的時候，做的板卡溫度探頭直徑太大，導致粘不住，且測溫誤差較大，后來有制作的小直徑溫度探頭，解決了以上的問題，現在使用正常。在拆除探頭時，為防止探頭損壞，可使用熱風槍給探頭加熱，使固定膠熔化，方便取探頭。

現在，我們會經常跟儀器設備供應商進行技術交流，了解測試測量?jī)x器行業的最新信息，幫助我們的工程師解決實際中的問題。

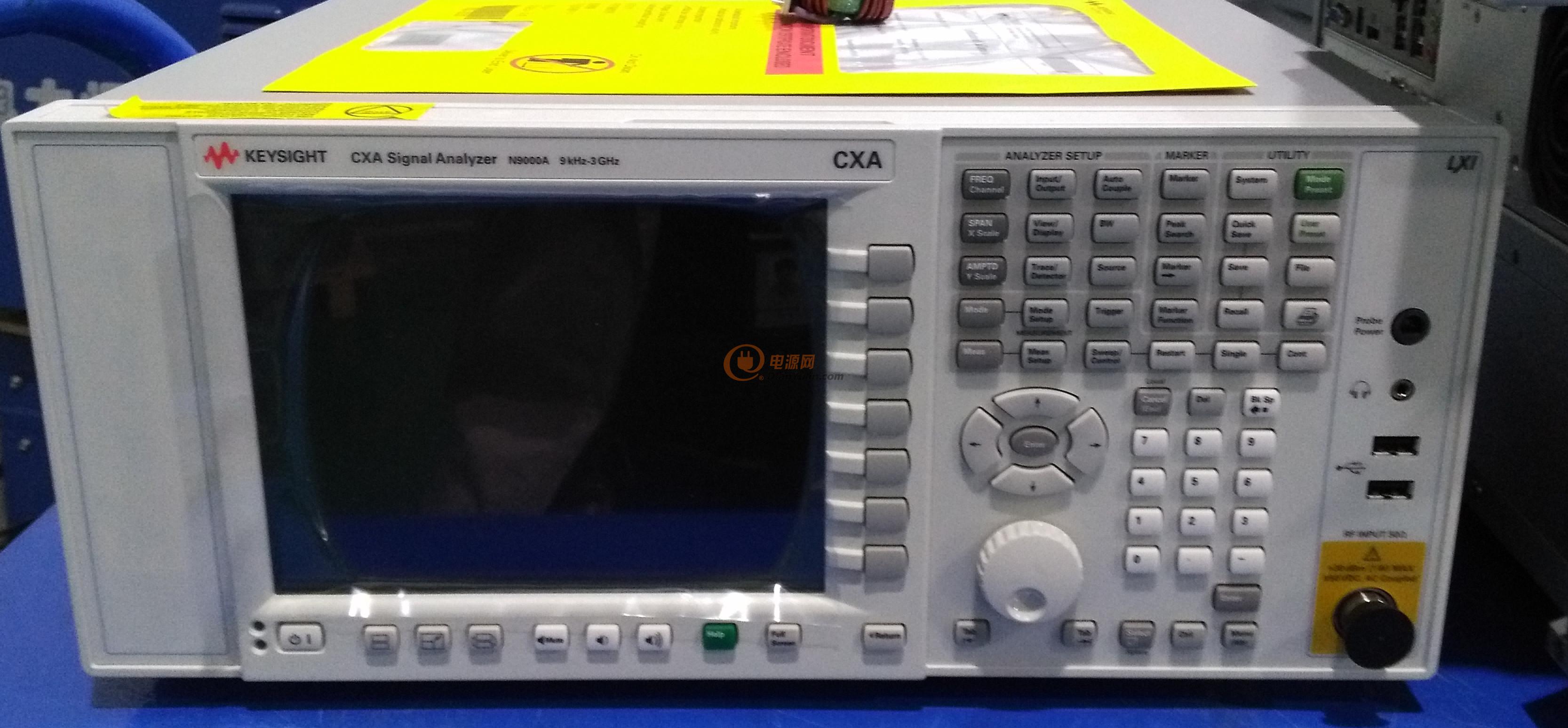

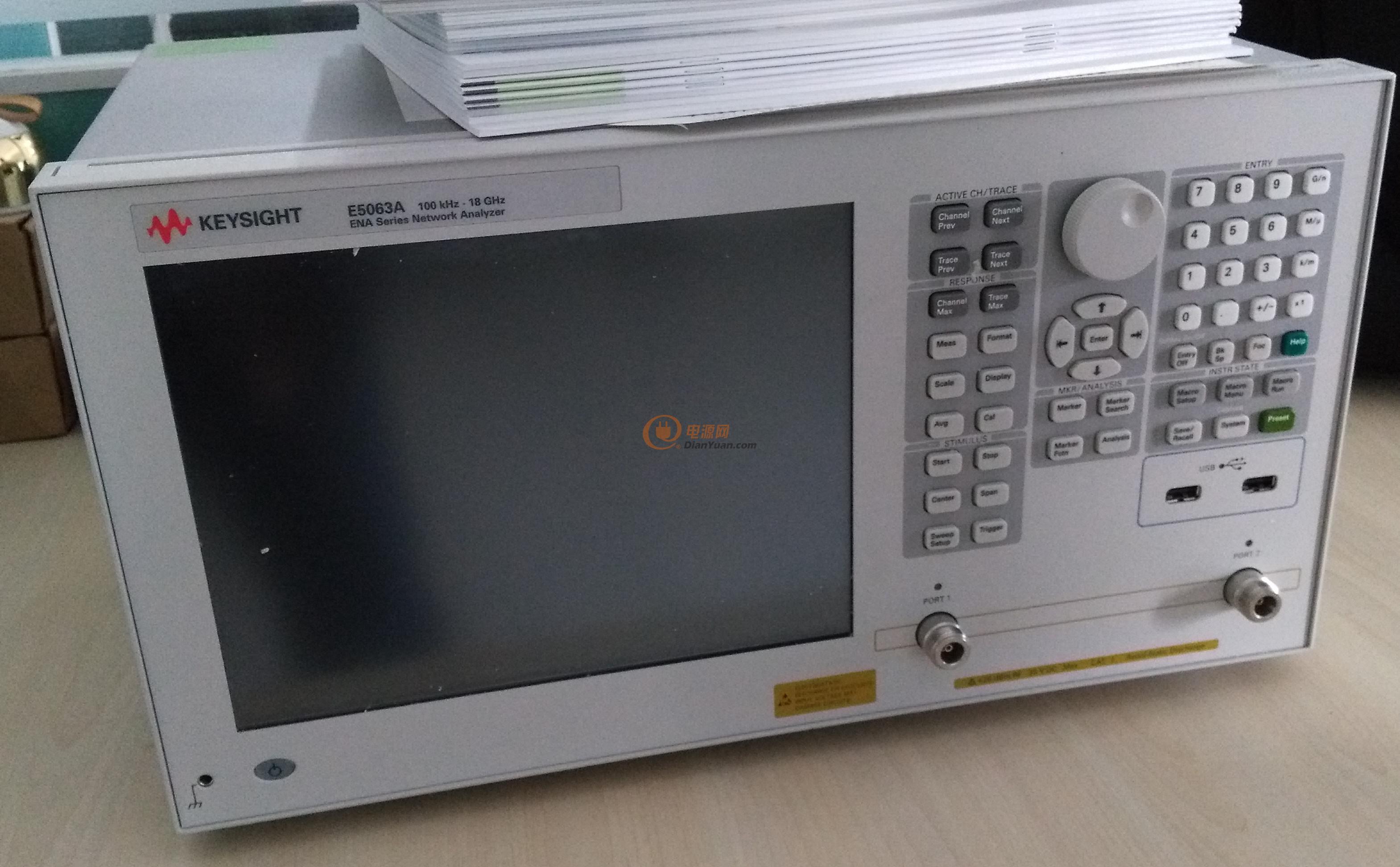

這是最近正在了解的網絡分析儀和頻譜分析儀。

正如《論語》中所講：“工欲善其事，必先利其器”，電子產品工程師在工作中除了理論知識外，還需要有各種測量測試儀器設備，想要高效的完成研發任務，就必須有高效的工作方法，因此必要的研發設備投入是必須的，真的是早買早用早受益！
