方案名稱：美國菱奇LZC811c/LZC8120隔離 高PF 100W大功率LED驅動方案

* 品牌名稱：美國菱奇

* 方案特點：

 LZC8120 集成PFC,功率因數很高, 大部分情況下效率在90以上, PFC 0.95到0.99, 2.原邊控制,省去光耦和相關電路,降低BOM cost3.獨特的MOSFET控制技術,對MOSFET和快恢復二極管的要求降低很多,不必選擇昂貴的MOSFET和二極管,4.高功率因數、精度3以內,QR模式、 高效率、穩定性高、一致性好、外圍器件少、空間小、性價比高。方案是PSR(SSR)+PFC架構的LED恒流控制芯片，同時支持原邊反饋（PSR）與其他業內同類芯片上比較增加:1、原邊電流保護功能,能夠檢測在LEB時間內的過流；2、同時集成LED短路,開路保護,過溫保護等功能.尤其是過溫保護功能。是該芯片具備智能保護功能。當電路檢測到芯片結溫度溫度超過145C時，芯片自動進入過熱保護狀態，功率MOS管立刻被關斷。直到溫度下降10C后，系統退出過熱保護狀態，恢復正常工作狀態驅動IC。

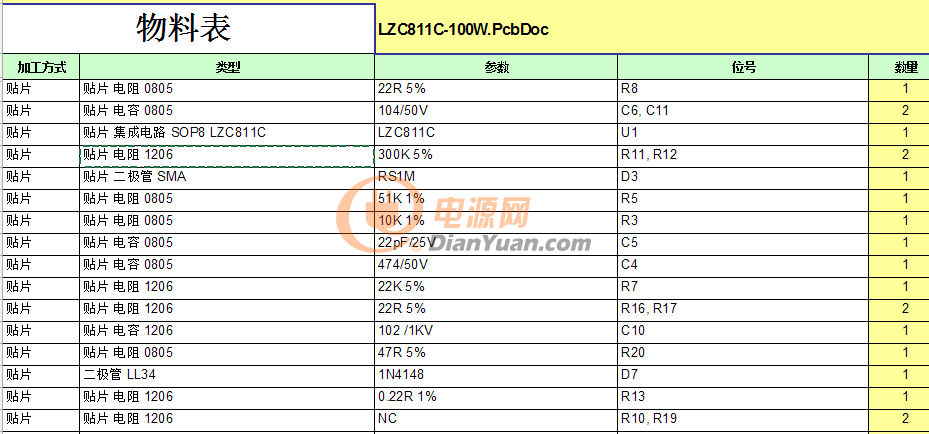

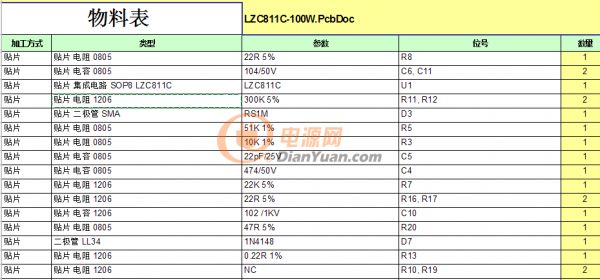

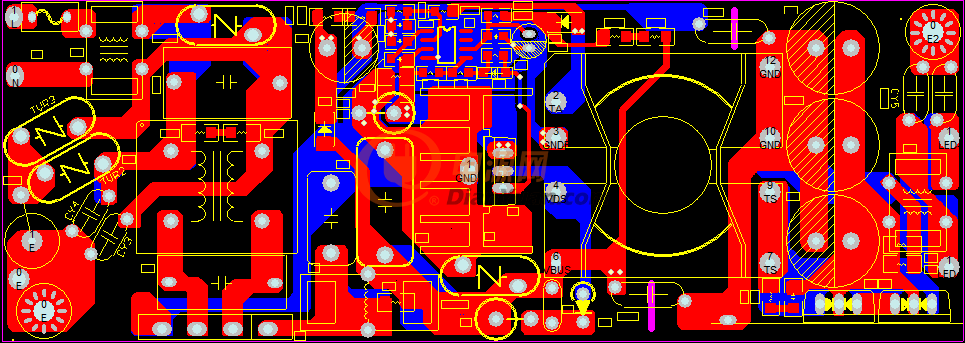

LZC811C是美國菱奇（LozenTechnologyInc）公司推出一款全新大功率隔離LED照明電源驅動IC,功率可達 100W內，最大可以做到100W，高PFC,高性價比，我司有詳細的PCB資料和BOM清單，可提供DEMO板和樣品測  試。

主要特點：

1.集成PFC,功率因數很高, 大部分情況下效率在90%以上, PFC 0.95到0.99

,2.原邊控制,省去光耦和相關電路,降低BOM cost

3.獨特的MOSFET控制技術,對MOSFET和快恢復二極管的要求降低很多,不必選擇昂貴的MOSFET和二極管,

4.高功率因數、精度3%以內,QR模式、 高效率、穩定性高、一致性好、外圍器件少、空間小、性價比高。

方案是PSR(SSR)+PFC架構的LED恒流控制芯片，同時支持原邊反饋（PSR）與其他業內同類芯片上比較增加 : 1、原邊電流保護功能,能夠檢測在LEB時間內的過流； 2、同時集成LED短路,開路保護,過溫保護等功能* 規格：SOP-8

*應用范圍：LED照明燈，閃燈，球泡燈，射燈，工礦燈
