逆變前級boost電路輸出電壓在每個開關導通瞬間都會產生振蕩，求大神解惑~
額定負載為180V輸出，現在只上到18V輸出，發現輸出電壓在每個MOS管導通瞬間有一個振蕩，而MOS關斷瞬間就沒有。二極管用的ST的SiC，應該不是反向恢復問題。。調試期間也有過36V輸出，但振蕩也是成比例增加。 輸出電容為兩個450V/680uF電解電容并，再加一個小的CBB104薄膜電容（剛開始薄膜電容用的105，換成104后波形好了點，但還是不盡人意）。希望有大神能夠解惑，不勝感激！

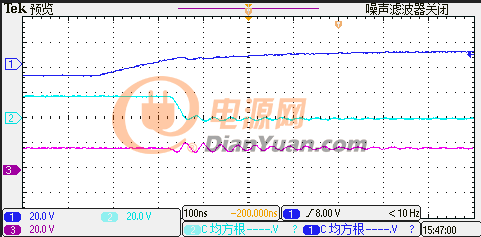

波形從上至下依次為vgs vds和vo全部回復(12)
正序查看
倒序查看
@juntion
這是推挽左右導通與關斷兩者速度不夠快，把死區再加大一些些就不見了....
這不是推挽電路，是boost電路，只有一個開關管，第二個波形是mos管的漏-源電壓，所以不存在死區問題。。。還有mos管開通時本來就有米勒平臺，肯定沒關斷時速度快的吧。但米勒平臺也只能影響到Vds的下降速度，跟這個振蕩無關吧？感覺振蕩更像是二極管反向恢復導致的，但這二極管是80多塊大洋買的sic的呀，而且只買了一個也不好替換，搞不懂搞不懂。。。
0
回復
@nuaa_yzl
電感是用NPF磁粉芯材料的磁環繞制，因磁粉芯不導電，所以繞線與磁芯間的電容可以忽略；繞線是用的0.1*600股的利茲線，繞線之間的電容應該也不會太大；退一步來講，就算是電感寄生電容的影響，那為什么只在開關導通瞬間有振蕩，關斷瞬間就小了很多呢？希望版主能詳細講解下，萬分感謝~[圖片]另外上傳電感電流波形圖（綠色部分）
可能還有布線等其它因素的影響，先換個電感看下有沒有區別。測試方法方面，一般要求限制20M帶寬，去掉地線夾，在輸出電容兩端來測。
