用TNY279PN設計的18W無源PFC LED照明驅動

      TNY279PN主要用在二三十瓦的小功率電源設計上，外圍器件少，成本低，使用簡單的開/關控制，無需環路補償，可在極輕負載時具備恒定的效率，待機功耗也比較低。早期主要用在手機或無繩電話及適配器等應用上。

       電源主要使用了TinySwitch-III系列的TNY279PN，寬電壓的輸入范圍，擁有比較高的的效率，可以做到82%的效率，輸出給6個高亮度流明LED（LXHL系列）提供高達1.8 A的負載電流。輸出電壓比LED串的正向電壓降稍低。因此當LED燈串連接到電源時，電源工作在恒流（CC）模式。如果LED串沒接到電源，穩壓管VR1提供電壓反饋，將輸出電壓調整在13.5 VDC左右。

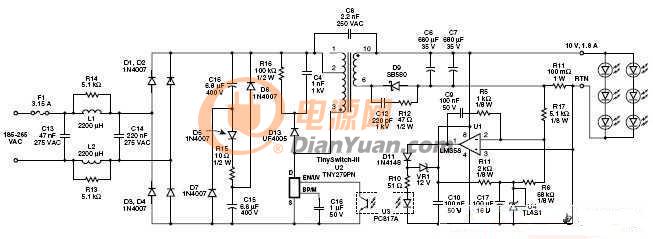

圖1



全部回復(18)
正序查看
倒序查看
紫蝶
LV.9
2
2018-07-04 11:30
驅動并聯LED電路，輸出電流挺大的，效率怎么樣？
0
回復
2018-07-04 16:00
@紫蝶
驅動并聯LED電路，輸出電流挺大的，效率怎么樣？
tny279設計的電路成本低，效率高，空載功耗也低。
0
回復
2018-07-04 16:03
@紫蝶
驅動并聯LED電路，輸出電流挺大的，效率怎么樣？
芯片內部有過溫保護功能，過溫閾值為142攝氏度。
0
回復
2018-07-04 16:03
@紫蝶
驅動并聯LED電路，輸出電流挺大的，效率怎么樣？
芯片內部有過溫保護功能，過溫閾值為142攝氏度。
0
回復
gxg1122
LV.10
6
2018-07-04 17:14
輸出端的LED最強亮度達到多少？過流每路1.8A，什么燈珠了？
0
回復
2018-07-04 21:15
@gxg1122
輸出端的LED最強亮度達到多少？過流每路1.8A，什么燈珠了？
原理圖上有標，是兩路1.8A，一路只有0.9A,采用的是大功率燈珠，LED燈珠電路2并3串。
0
回復
spowergg
LV.10
8
2018-07-04 21:28
TNY279很多都是采用ON/OFF控制，可以很好的抑制由填谷（THD校正）電路引起的較高工頻紋波電壓
0
回復
spowergg
LV.10
9
2018-07-04 21:30
@奮斗的青春
芯片內部有過溫保護功能，過溫閾值為142攝氏度。
有這種過熱保護，可防止因持續故障而使PCB板出現過熱現象。
0
回復
spowergg
LV.10
10
2018-07-04 21:31
@紫蝶
驅動并聯LED電路，輸出電流挺大的，效率怎么樣？
樓主說了，效率可以做到82%啊，用TNY279設計的隔離電源這個效率還不錯了，
0
回復
trllgh
LV.9
11
2018-07-04 21:47
@spowergg
TNY279很多都是采用ON/OFF控制，可以很好的抑制由填谷（THD校正）電路引起的較高工頻紋波電壓
利用開關模式來穩定輸出電壓，可在極輕負載時有比較高的效率。
0
回復
trllgh
LV.9
12
2018-07-04 21:49
@紫蝶
驅動并聯LED電路，輸出電流挺大的，效率怎么樣？
并2路輸出的LED，要是其中有一路損壞了，那另外一路的電流會增加一倍，是否會加速另外一路LED燈珠的光衰，甚至損壞？
0
回復
紫蝶
LV.9
13
2018-07-05 08:37
@spowergg
樓主說了，效率可以做到82%啊，用TNY279設計的隔離電源這個效率還不錯了，
82%的效率是可以的了，并聯大電流驅動電路。
0
回復
2018-07-05 21:04
@紫蝶
82%的效率是可以的了，并聯大電流驅動電路。
這款電源外圍器件少，只需40個元件，電源不需要共模電感就能滿足傳導要求。
0
回復
2018-07-07 21:21
@trllgh
利用開關模式來穩定輸出電壓，可在極輕負載時有比較高的效率。
設計PI芯片還可以使用PI Expert或PI Xls軟件來設計電源，包括原理圖，電子元器件參數等。節省開發時間
0
回復
trllgh
LV.9
16
2018-07-07 21:29
@spowergg
TNY279很多都是采用ON/OFF控制，可以很好的抑制由填谷（THD校正）電路引起的較高工頻紋波電壓
TinySwitch-III還增加了欠壓檢測、自動重啟動、自動調整的開關周期導通時間延長及頻率抖動等多種功能。
0
回復
2018-07-08 13:56
@大海的兒子
這款電源外圍器件少，只需40個元件，電源不需要共模電感就能滿足傳導要求。
不要共模電感？共模干擾怎么處理的？估計余量也不大吧？
0
回復
紫蝶
LV.9
18
2018-07-09 08:28
@大海的兒子
原理圖上有標，是兩路1.8A，一路只有0.9A,采用的是大功率燈珠，LED燈珠電路2并3串。
大功率燈珠的使用壽命雜樣？現在led燈的市場差異比較大。
0
回復
jemimm
LV.3
19
2018-07-26 11:22
@大海的兒子
這款電源外圍器件少，只需40個元件，電源不需要共模電感就能滿足傳導要求。
請問這東東可以做軟啟動嗎？
0
