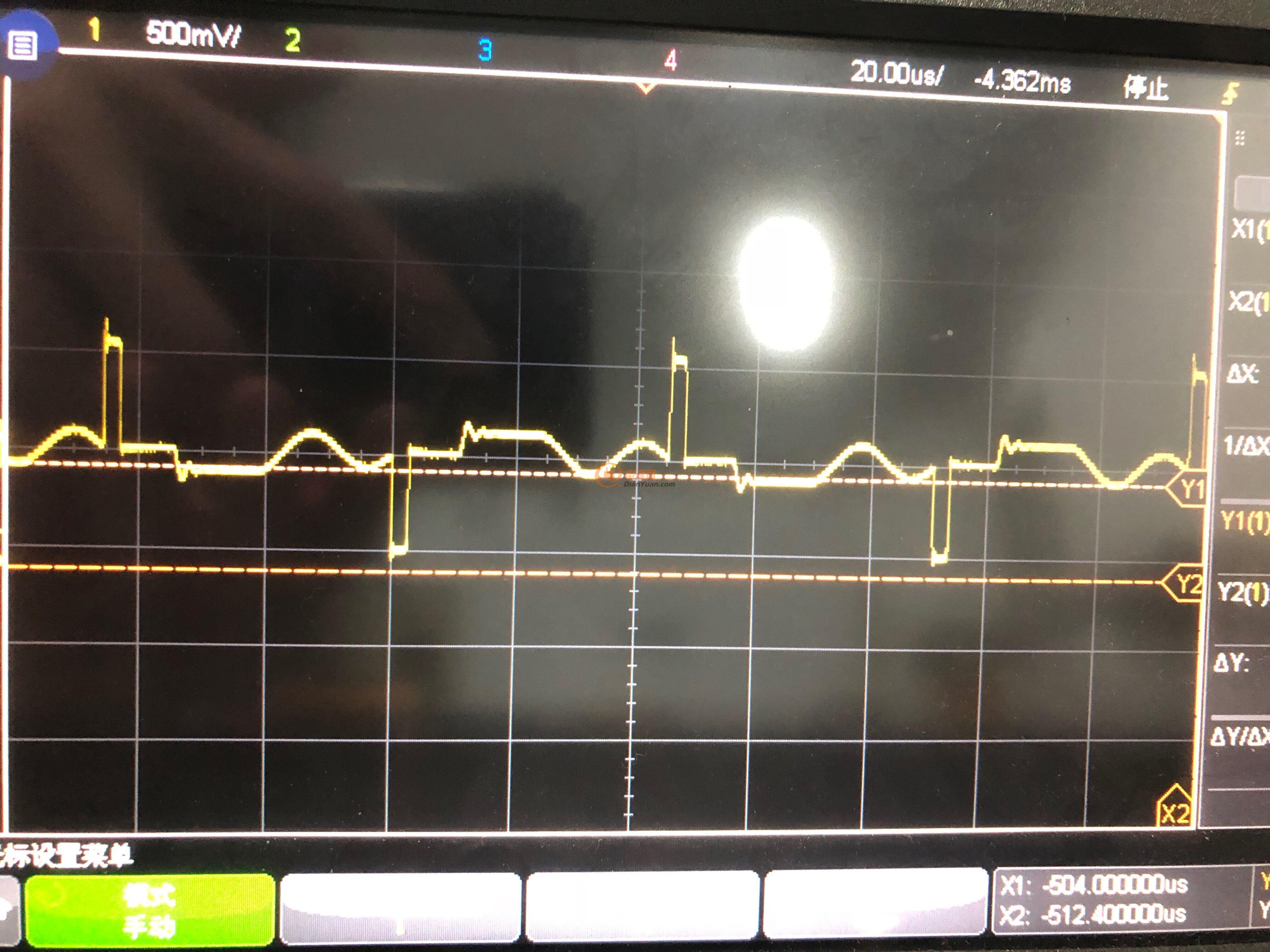

新手做了一個全橋硬開關,11kHz的,次級變壓器的波形為什么是圖1這樣子的?
在開通前多了一個半波我變壓器次級的輸出直接接電阻的話是完整的方波,沒有振蕩,
但整流后接濾波的電容電感,波形就是這樣子了,
而且濾波電感從1.9mH減小到1.5mH,在開通前就有兩個半波了,濾波電感是用EE55做的
后來改用磁環做濾波電感,72uH,變壓器次級的波形就是圖2的樣子了。
(綠色波形是驅動的PWM波,黃色的是變壓器次級的波形)
首先你的11K頻率是太低的,就算機子調好后,會有聲音,開關電源頻率必須大于音頻,
必須大于20KHZ,建議做到25K以上,
然后關于波形問題,貼個原理圖上來,全橋硬開關很容易搞定
輕載的時候,波形帶點震蕩狀,是正常的,只要波形成周期且很穩定,運行沒問題的。
這個震蕩狀波形,主要是因為電感續流時,沒有足夠的能量將變壓器存的能量平衡消耗掉,變壓器和外部分布參數構成諧振形成的
負載帶重點,就能很好的歸零了。
哈哈哈哈本來我是22kHZ,0-200V可調的開關電源,電壓上到150V是沒問題的,電壓上到160V,IGBT就炸了,
一開始以為是頻率的問題,所以把頻率降到11kHz,結果還是一樣調到160V就炸,神奇。
大佬們覺得可能是什么問題呢?會不會是160V以上對控制板有干擾?我的電壓反饋是直接用電阻分壓做的,沒做反饋
哈哈哈哈哈那不行啊,窮學生沒錢而且本來就是想學習的,大佬能給我看看么,反饋的原理圖和主電路在這:
說得對,我仿制穆老師的3600W可調電源也是這樣的,空載或者輕載波形占空比很小和你這波形差不多,重載波形就正常了,至于說PWM頻率,我覺得用IGBT頻率不要太高,現在的IGBT受器件影響,IGBT工作不到高的頻率。MOS管就沒問題。
