華田逆變板變換級求助

一臺廣東華田1000W逆變板,小孩沒有斷開連接就送市電,導致如圖的1981場管(V10~13)和D16、17全部擊穿,3525也損壞,更換后輸出電壓變低,才178V左右,試帶轉頁扇能工作,只是噪音偏大.和一塊輸出正常的比較,發現3525的11、14腳的輸出低了0.2V這樣.請高手指點!謝謝了!不會畫圖,就拍了PP了,不好意思!
全部回復(12)
正序查看
倒序查看
jingwei
LV.7
2
2008-07-14 20:01
估計是3525質量問題吧.
0
回復
冷水
LV.4
3
2008-07-14 20:31
@jingwei
估計是3525質量問題吧.
調RP
0
回復
hbzjcjw
LV.10
4
2008-07-14 21:23
你那么高電壓擊過,要查的地方太多,電阻都有可能變值
0
回復
liang007
LV.1
5
2008-07-14 22:13
@hbzjcjw
你那么高電壓擊過,要查的地方太多,電阻都有可能變值
謝謝大家的熱心幫助,謝謝了!
0
回復
j214500
LV.1
6
2008-07-17 13:10
@liang007
謝謝大家的熱心幫助,謝謝了!
你那不是電子報上800W數字逆變器電路圖嗎,我以前參照這個電路做了一個逆變器,你可以試著用加大R48或R69阻值來增高輸出電壓.
0
回復
liang007
LV.1
7
2008-07-18 10:43
@j214500
你那不是電子報上800W數字逆變器電路圖嗎,我以前參照這個電路做了一個逆變器,你可以試著用加大R48或R69阻值來增高輸出電壓.
謝謝樓上的朋友,3525反復換過多塊,情況一樣,現在把R59(470K)換成520K輸出達到要求了,只是怕這樣波形不對,增加V10~13的損耗,回加速損壞!所以才請教對這個變換電路有研究的大俠的!
0
回復
hbzjcjw
LV.10
8
2008-07-18 10:45
@liang007
謝謝樓上的朋友,3525反復換過多塊,情況一樣,現在把R59(470K)換成520K輸出達到要求了,只是怕這樣波形不對,增加V10~13的損耗,回加速損壞!所以才請教對這個變換電路有研究的大俠的!
你把所有電阻換了
0
回復
jaqymjaq
LV.3
9
2015-05-11 09:14
我的也是市電倒灌燒了，沒有圖紙，集成塊打磨了的，集成塊燒炸了，能傳份圖紙給我嗎，郵箱jaqymjaq@163.com謝謝
0
回復
hbzjcjw
LV.10
10
2015-05-14 09:12
@jaqymjaq
我的也是市電倒灌燒了，沒有圖紙，集成塊打磨了的，集成塊燒炸了，能傳份圖紙給我嗎，郵箱jaqymjaq@163.com謝謝













0
回復
hbzjcjw
LV.10
11
2015-05-14 09:12
@hbzjcjw

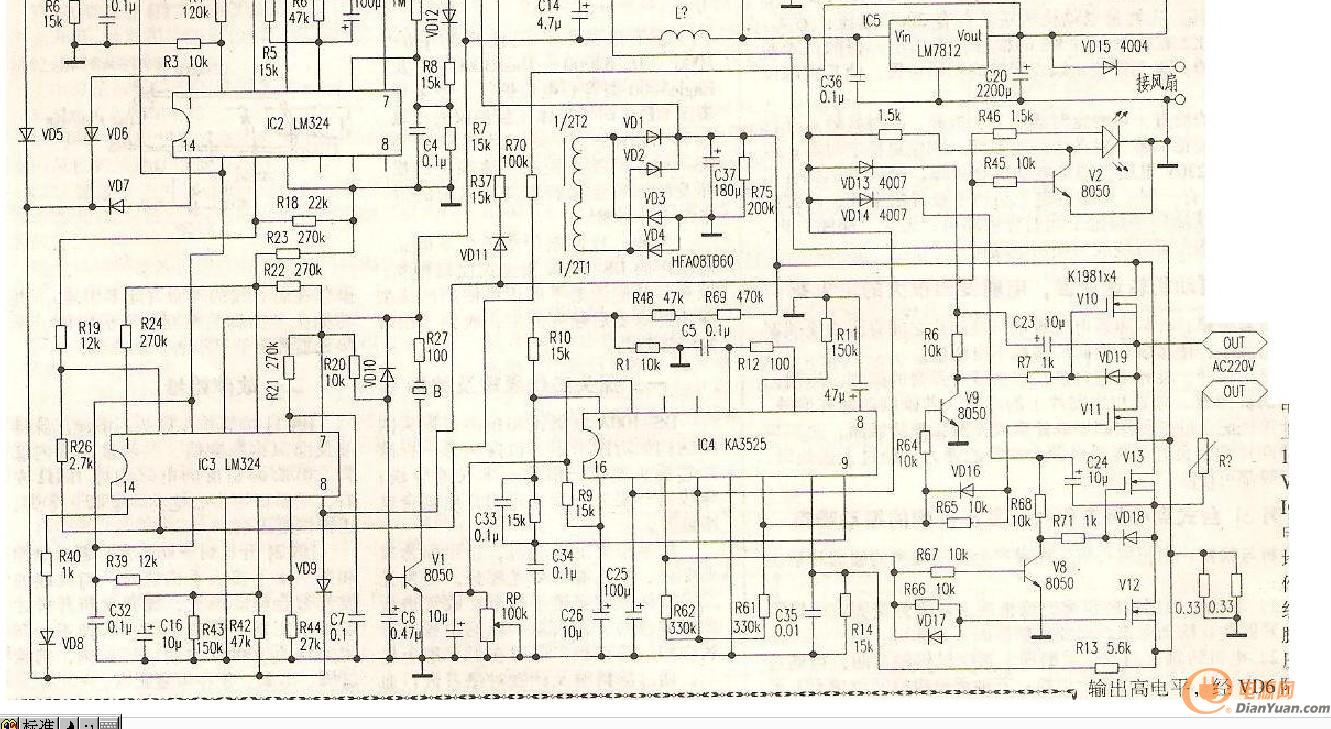

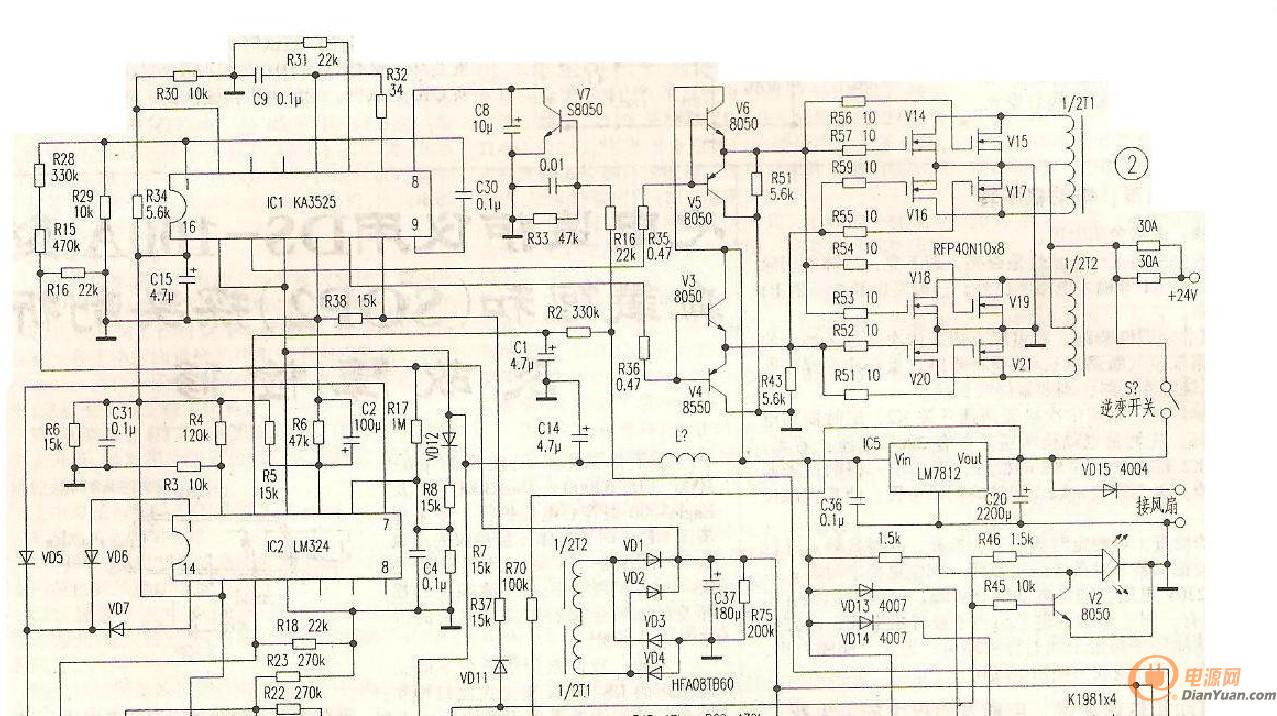

[圖片]     [圖片]
因?yàn)橛泻芏喟姹镜?，說白了華田的也是找人代工的，本身不太穩定成熟的東西，所以我發的不一定是你的板。你參考一下。
0
回復
jaqymjaq
LV.3
12
2015-05-17 18:48
@hbzjcjw
因?yàn)橛泻芏喟姹镜模f(shuō)白了華田的也是找人代工的，本身不太穩定成熟的東西，所以我發的不一定是你的板。你參考一下。
謝謝，就是好像不一樣
0
回復
sj923748310
LV.4
13
2015-05-18 21:45
@hbzjcjw
[圖片]     [圖片]
能發全圖嗎
