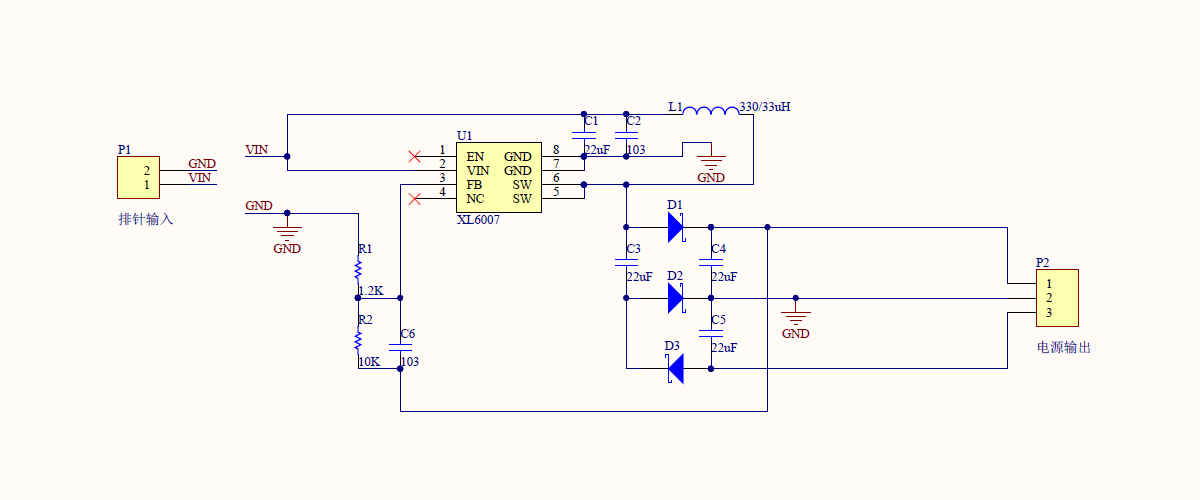

一個單轉雙電路，輸出串聯了電容就可以達到雙電壓，這是什么原理麻煩科普一下。

C3在電路中的作用是什么？是如何實現單轉雙的？

全部回復(9)
正序查看
倒序查看
2019-03-13 10:45
電容分壓，電壓中點接地就可以實現單電源轉雙電源，C3的作用，濾波，抗干擾的作用
0
回復
嗶B_0
LV.1
3
2019-03-13 11:05
@lingyan
電容分壓，電壓中點接地就可以實現單電源轉雙電源，C3的作用，濾波，抗干擾的作用
C4和C5中間放地就可以達到雙電壓效果？
0
回復
2019-03-13 11:09
@嗶B_0
C4和C5中間放地就可以達到雙電壓效果？
C4，C5容量相等，根據電容串聯后電容兩端電壓的計算公式，電容兩端的電壓也相等，電容、電阻分壓的計算，高中物理都學過
0
回復
嗶B_0
LV.1
5
2019-03-13 11:23
@lingyan
C4，C5容量相等，根據電容串聯后電容兩端電壓的計算公式，電容兩端的電壓也相等，電容、電阻分壓的計算，高中物理都學過

我的理解是：

負電壓是由芯片工作時在5、6腳產生的一個開關的頻率通過C3來產生負電壓。

0
回復
2019-03-13 11:25
C3是負壓電路的儲能轉換電容。SW關斷期間C3充電，SW開通期間C3通過SW--地--C5--D3回路放電，在C5上產生負壓。
0
回復
hylylx
LV.9
7
2019-03-13 11:28
@嗶B_0
我的理解是：負電壓是由芯片工作時在5、6腳產生的一個開關的頻率通過C3來產生負電壓。
知道你還問
0
回復
嗶B_0
LV.1
8
2019-03-13 11:33
@hylylx
[圖片]知道你還問
就是想問清楚這樣理解對不對
0
回復
嗶B_0
LV.1
9
2019-03-13 11:51
@ymyangyong
C3是負壓電路的儲能轉換電容。SW關斷期間C3充電，SW開通期間C3通過SW--地--C5--D3回路放電，在C5上產生負壓。

哦！明白了。原來是這樣的，

謝謝！

0
回復
2019-03-13 11:59
@嗶B_0
哦！明白了。原來是這樣的，謝謝！

甭客氣
