一.方案名稱：內置 MCU 的開關降壓型 LED 恒流驅動器-OC5000A
二.品牌：歐創芯
三.方案描述：
OC5000A 是一款高效率、高精度的開關降壓型大功率 LED 恒流驅動控制芯片，芯片內置 8 位 153 單片機，因此可根據客戶需求定制各種功能。
OC5000A 的 DIM 腳支持 PWM 調光，通過 MCU 的 I/O 口控制 DIM 腳，可實現各種定制化的功能， 可任意調節 LED 的亮度、閃爍頻率等，可實現全亮、半亮、暗亮、爆閃、 SOS等任意功能組合。
OC5000A 采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。
OC5000A 通過調節外置的電流采樣電阻，設置 LED 的電流。
OC5000A 內部集成了 VDD 穩壓管以及過溫保護電路，減少外圍元件并提高系統可靠性。
OC5000A 采用 SOP-14 封裝。
四.方案特點：
1.內置 8 位 153 單片機
2.寬輸入電壓范圍： 3.6V~100V
3. 高效率：可高達 93%
4. 支持 PWM 調光
5. 最大工作頻率： 1MHz
6.CS 電壓： 250mV
7.芯片供電欠壓保護： 3.2V
8.關斷時間可調
9. 智能過溫保護
10. 內置 VDD 穩壓管

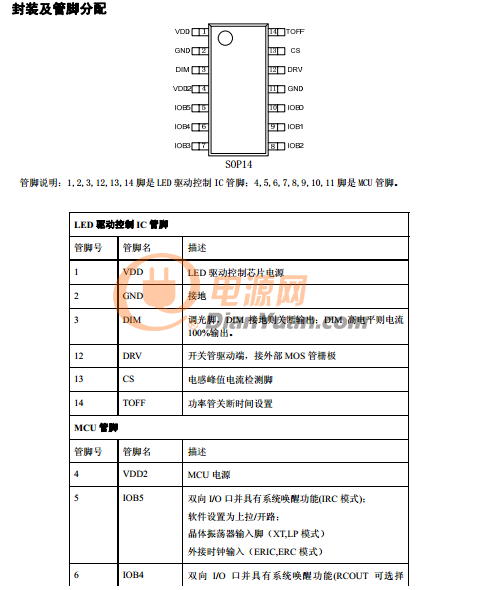

五.芯片封裝：OC5000A 采用 SOP-14 封裝。
六.應用范圍：
1.汽車燈、自行車、電動車、摩托車燈
2.強光手電
3.LED 射燈
4.大功率 LED 照明
5.LED 背光

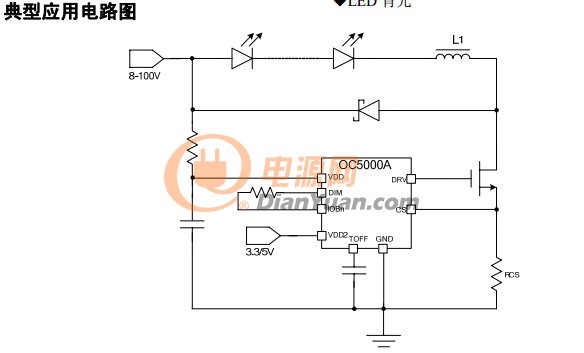

七.典型應用：
八、聯系方式：
QQ：153827124 h153827124 電話：15016204399 凌生
有需求的朋友，可以提供方案資料參考和送樣測試，原廠工程技術支持，歡迎咨詢。
