電源的紋波與雜訊(RIPPLE與NOISE)相關問題:常分為工頻(100-120HZ)諧振波,數百到數KHZ的諧振波,與雜訊(一些毛剌與雜亂無章的波形).每一個問題都有他對應的原因,有些做電源的人常面對這些問題束手無策.本人想就實際當中遇到的問題和各位大師聊聊.

輸出濾波電容與電感選的值不足夠的話會引起與開關頻率同頻的紋波偏大,這個大家都一般來說都比較了解

原來是位高人,不過我是做線性電源,可控硅電源和變頻的,恰好沒做開關電源,真是遺憾!!不過我身邊到有做開關的!!
幫高手頂頂!!

兄弟過獎了,本人談不是高人,只是想和大家探討一下電源方面的技術.

我有1個關于機械濾波的問題,就是工頻三相全橋整流的濾波電感和電容組合的T型濾波計算,本人總是沒什么思路.單獨用電抗器到是好算.一混合用只能仿真了,沒有理論公式也沒經驗公式,不知高手可有這方面的研究.

我用ATX電源改了一個35V/6A輸出的維修用電源,電壓電流均比較滿意,但是波紋一直處理不好.空載或輕載時波紋

還比較滿意,但是超過2A負載后波紋就猛增,用示波器看有近5V的峰值.輸出濾波電感大概250uH(把原ATX電源的輸

出組合濾波電感的線圈全部拆除后用1.0的線重新繞了60圈)、電容由1000UF+100UF+10UF+0.1UF+1000UF組成.

我試著增加電感量和電容量波紋反而變大,試著又增加一級電感電容濾波后不但波紋變大連主變壓器也吱吱叫.減小

電感到30圈后波紋也沒增大但是電感發熱嚴重.

請教輸出濾波電感電容該如何取值才能把波紋降下來呢?謝謝!!

你的機械濾波器我還想你請教呢,在機械濾波器這方面沒有什么研究,

不知你的電源開關頻率是多少,是半橋架構的還是正激的,一般來說
你的續流電感量250UH取值已夠了,5V的紋波頻率是多少?如果頻率是低于開關頻率的話,那多數是諧振了,可能是電
路環路方面的問題,主要調431真流工作點,PWM自身的負反饋,或431RC相關參數

有圖可能好幫助你一些

如果變壓器有聲音 那是變壓器自身設計沒有做好,或者變壓器工藝問題,或者反饋換路沒有調好,這跟紋波嚴格來講是沒有什么關系的.紋波和毛刺 很大程度上是由你的布板決定的,前提是你的設計參數合理,尤其是電解電容和電感,還有一點,當你用示波器觀察波形時,有些紋波和毛刺是由于測試本身造成的,尤其是注意示波器地線掐的位置,這點很重要,關鍵是怎么消除示波器本身的造成的干擾,這是大家應該好好討論的.

是KA7500B的半橋架構,電源開關頻率為1.1/RC=1.1/18K*1000P=61KHZ.圖晚點上,謝謝!

100W極低燥聲的電源,每格5MV.大家看看能算是及低燥聲的嗎?
http://bbs.dianyuan.com/topic/141148

紋波分高頻紋波和低頻紋波,兩著如何界定?又任何測試?

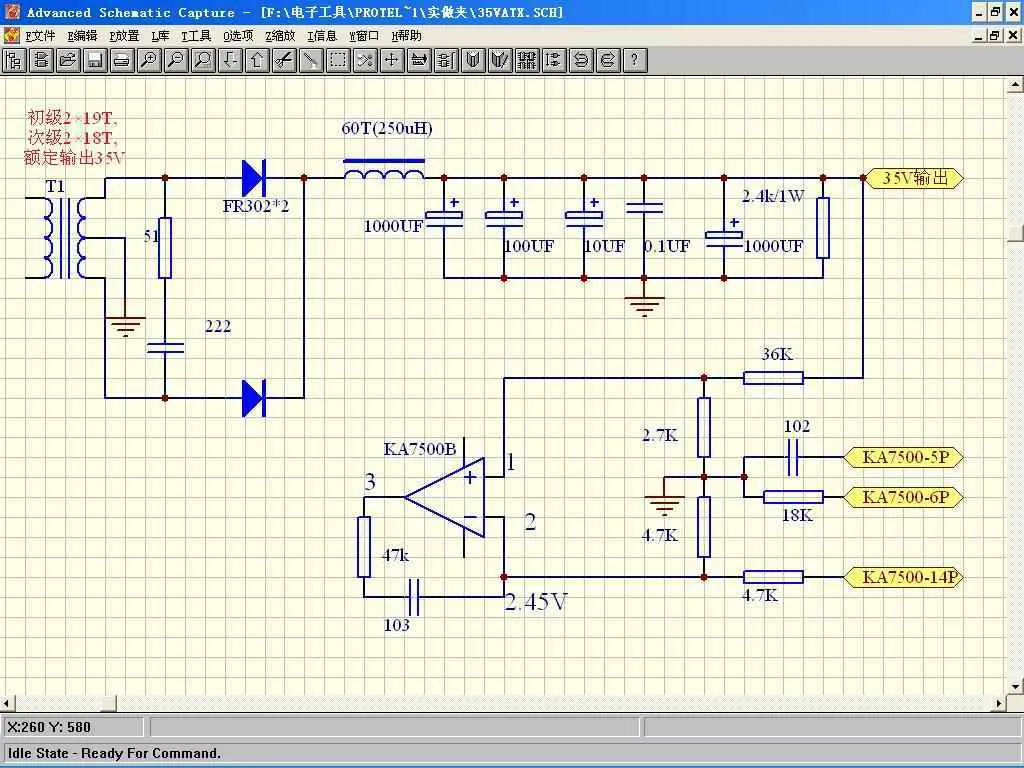

圖,波形晚點上,請指點500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/74361216301919.jpg');}" onmousewheel="return imgzoom(this);">

測試RIPPLE要有正確的測試方法,許多人用不正確測試方支得到了一些錯誤的數據影響了問題的分析.我所知的各大電源公司常用的測試方法是:
示波器帶寬設20M,電壓設為PK-PK(也有測有效值的)去除示波器控頭上的夾子與地線(因?yàn)檫@個本身的夾子與地線會形成環路,像一個天線接收雜訊,引入一些很雜的訊號),直接從電源的被測試部位處焊上一根地線將這個地線纏繞到示波器的金屬桿上,在探頭上并聯一個10UF電解電容器與一個0.1UF瓷片電容器,用示波器的探針接觸測試點進行測試

低頻常指的是低于開關頻率的波形,高頻常指的等于開關頻率或大于開關頻率的的波形,這些劃分是相對的

兄弟那問個問題,關于100HZ-120HZ的工頻紋波怎樣盡量去減小它!?

從上圖可見,2A負載以下的波形及波紋、噪聲都還可以,但當負載超過2A后波形變得很差,波紋就增加了.

結合上圖請高手給分析一下問題在哪.另外當波紋出現后濾波電感也很快升溫,更換了不同的電感,發現電感量越小溫度越高.

波形來了

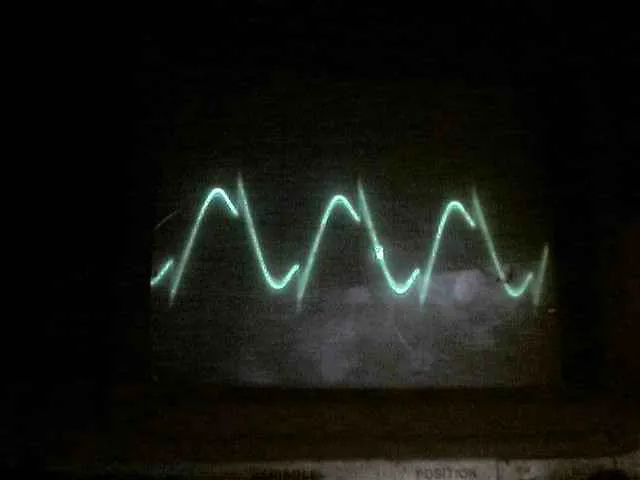

空載時變壓器副邊波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/74361216312949.jpg');}" onmousewheel="return imgzoom(this);">

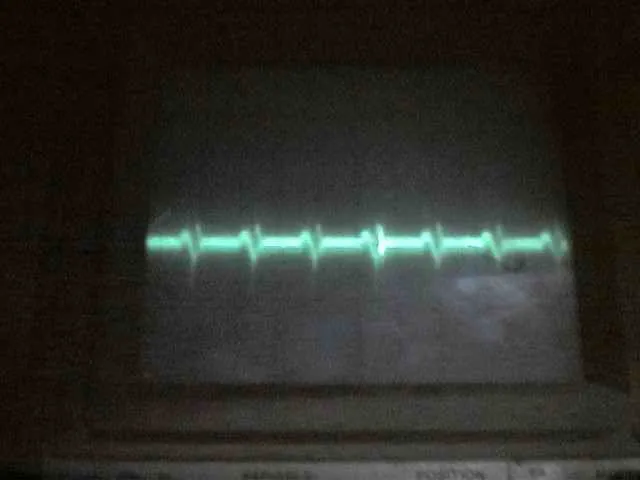

空載時輸出噪聲(5us20mv)500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/74361216312988.jpg');}" onmousewheel="return imgzoom(this);">

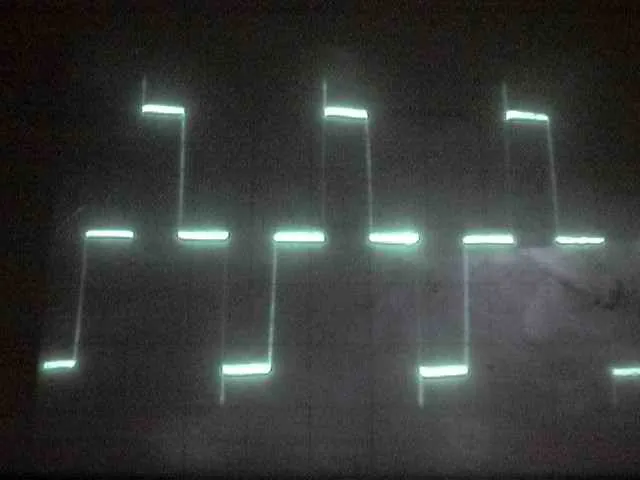

1A負載時變壓器副邊波形很好500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/74361216313099.jpg');}" onmousewheel="return imgzoom(this);">

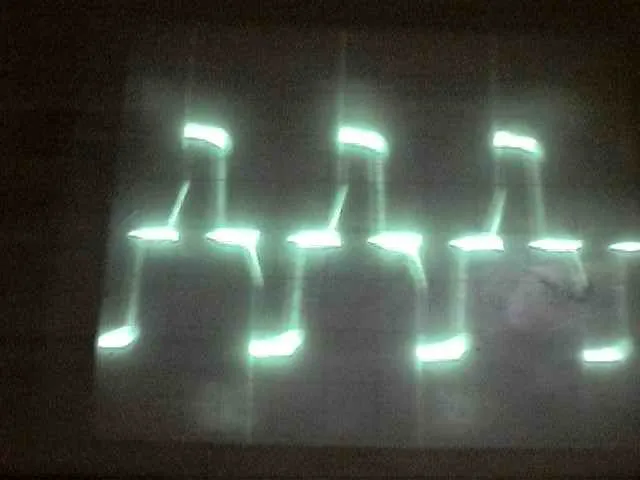

2A負載時變壓器副邊波形很差500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/74361216313132.jpg');}" onmousewheel="return imgzoom(this);">

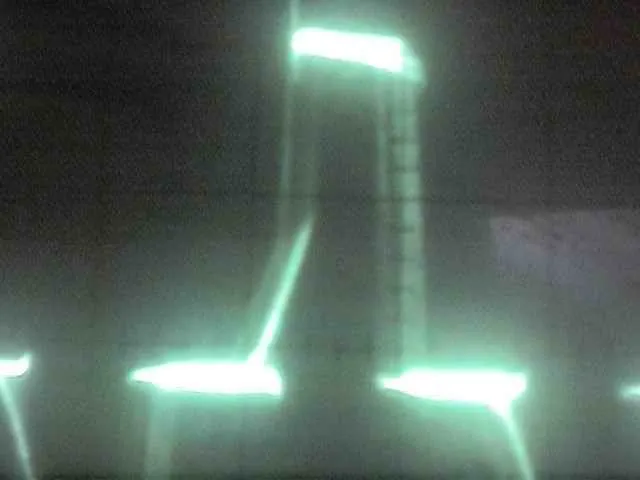

2A負載時變壓器副邊波形很差放大500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/74361216313167.jpg');}" onmousewheel="return imgzoom(this);">

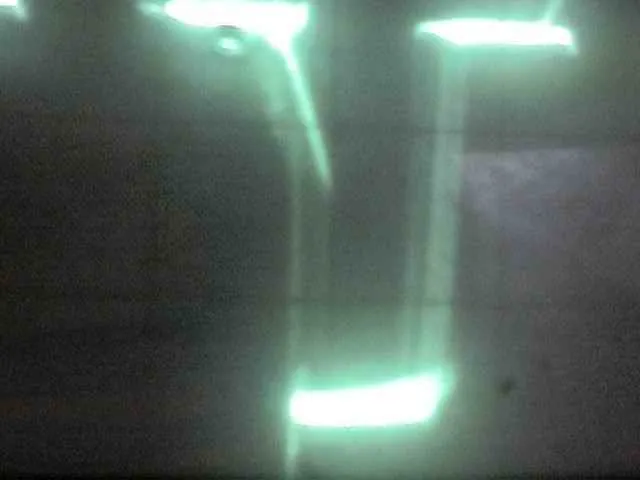

2A負載時變壓器副邊波形很差放大2500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/74361216313232.jpg');}" onmousewheel="return imgzoom(this);">

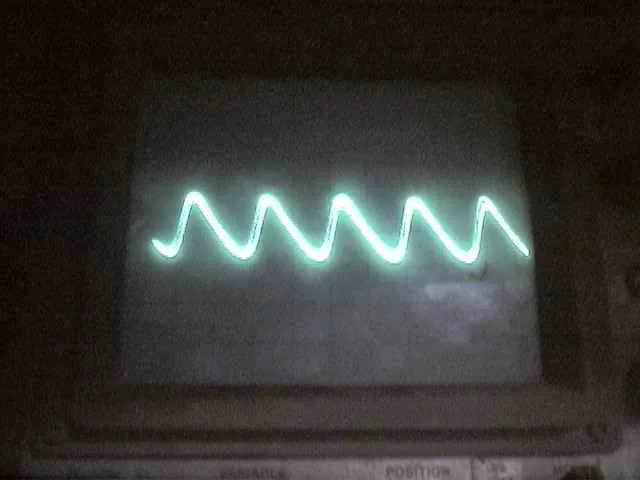

2A負載時輸出波紋(1v1ms),頻率大概在430HZ~510HZ之間,而且是2A負載時突然出現,之前沒有500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/74361216313411.jpg');}" onmousewheel="return imgzoom(this);">

下班后來看看,現在忙

請教高手,我一個140W的電路24V5A,5V3A輸出
測試發現輸出紋波太大
24V帶1A的負載,紋波就有1.5V多
紋波頻率和開關頻率差不多,開關頻率計算100K
實測93K
紋波頻率90K
24V一路輸出電容是三個1000的電解,中間加個47UH的電感出沒反映,輸出加104還是老樣子
請指點

LZ還沒說怎樣解決低頻紋波.我看過一個200W的紋波在10MV左右.

這個方法是較正確的方法,但看過很多電源,紋波都差不多大小,但測試的時候只需在輸出端子并一個電容就可以了,不會引入噪聲
很奇怪有的會引入有的不會引入.

初步分析的你的電源是低頻諧振了,在確認好主回路無問題的情況下
,建議你試著減小系統的增益,你減小7500的2腳與3腳之間47K電阻(0-47K)與加大103電容器的容量看看,然后在2腳與3腳之間加一個330-560PF的瓷片電容器,
這休養就構成一個PID類型的補償器,看看電源會有什么效果,這個地方要反復調節,

你的24V在1A時紋波就有1.5V,
你要確認你的的5V與24V之間有沒有互相影響,主回路本身參數及測試方法是否正確?
5V與24V是同一個變壓器出來的嗎?
還是分別從變壓器出來的?
有圖和波形這樣大家才好幫你分析

謝謝指點,晚上處理一下.

電路圖如下,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2487901216389222.gif');}" onmousewheel="return imgzoom(this);">
今天又調試了一下,紋波從1.5V多下降到了1V多,
但是輸出電流相當不穩了
帶載帶到3.2A的時候,電壓還是和原來一樣,沒有下降,但是電流從3.2A會慢慢下降,負載是電阻負載
這個現象完全不符合安培定律了
請高手幫指點一下,謝謝

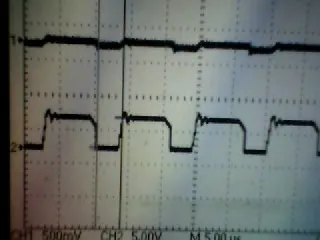

MOS管DS波形如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2487901216389334.jpg');}" onmousewheel="return imgzoom(this);">

補充一點,兩路輸出都是從一個變壓器出來的

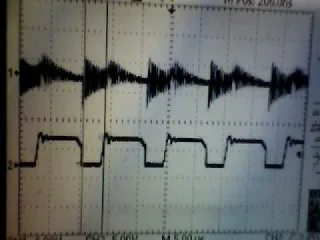

下面是帶3.2A的阻性負載后的MOS管波形,和24V輸出一路的紋波
請指點500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2487901216389645.jpg');}" onmousewheel="return imgzoom(this);">

這種示波器現在不多見了

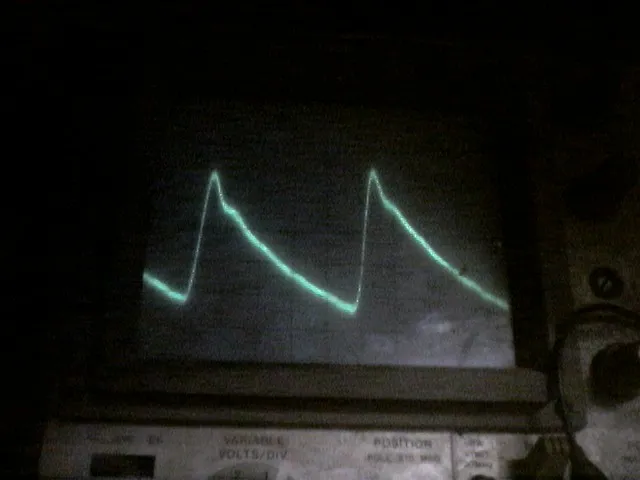

你好!你分析的非常正確,確實是低頻諧振了,我試著減小47K的反饋電阻,奇怪波紋反而增大,又把那個103的電容增加到104后2A波紋就大幅減小,而且變成了250mv、100HZ的鋸齒波見圖,但是負載到3A后波紋又出現和原來的一樣.始終不能消除.在2腳與3腳之間加一個330-560PF的瓷片電容器后波紋也會增大.請問低頻諧振一般是什么原因引起的?謝謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/74361216399038.jpg');}" onmousewheel="return imgzoom(this);">
