輸入12-80V工作燈驅動方案過EMC簡單好過外圍元器件少!

【應征入伍】輸入12-80V工作燈驅動方案過EMC簡單好過外圍元器件少!

2、品牌:世微半導體

3、方案特點:

12-80V 2.5A-4A 汽車前大燈方案抗干擾能力強,如需過EMC認證和傳導

過EMC的時候可以考慮我們的AP2402和AP2403.  很好過認證,就這

五點

1、輸入端加PI型濾波電路,電感選用220UH

2、MOS、二極管加RC吸收回路

3、大電流回路面積要最小,包括燈珠過電流的面積

4、地線可預留一個磁珠的位置(做備用)

5、輸出LED端并一個電容注意這幾點就行,不用加共模相對現在常規那些搞干擾電路來說。這款芯片外圍還算比較少,的內置抖頻電路平均電流采購。

AP2400 是一款 PWM 工作模式,高效率、外圍簡單、外驅功率管,適用于 5-80V 輸入的高精度降壓 LED 恒流驅動芯片。外驅 MOS,最大輸出電流可達 6A。AP2400 可實現三段功能切換,通過 MODE1/2/3 切換三種功能模式:全亮,半亮,爆閃AP2400 工作頻率固定在 150KHZ 左右,同時內置抖頻電路,可以降低對其他設備的 EMI 干擾。另外采用平均電流采樣模式,可以提高寬輸入電壓情況下的電流精度。AP2400 帶有輸出短路保護功能,5V~80V 輸入條件下,短時短路不會損壞電源器件。AP2400 還有過溫調節電流的功能。當芯片內部的溫度達到 140℃左右時,會自動調低輸出電流。

特點 ◆

寬輸入電壓范圍:5V~80V

◆可設定電流范圍:10mA~6000mA

◆固定工作頻率:150KHZ

◆內置抖頻電路,降低對其他設備的 EMI 干擾

◆平均電流模式采樣,恒流精度更高

◆0-100%占空比控制,無電流節點跳變

◆輸出短路保

◆過溫保護

◆三功能模式:全亮/半亮/爆閃也可單功能單獨使用

◆SOP8

4、規格:SOP8

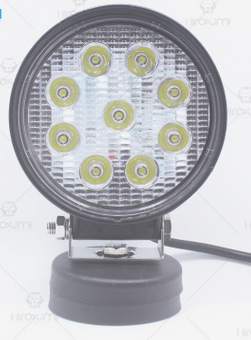

 車燈實物:

輸入12-80V工作燈驅動方案過EMC簡單好過外圍元器件少!

PCB:

輸入12-80V工作燈驅動方案過EMC簡單好過外圍元器件少!

5應用范圍:

LED汽車前大燈 車燈 工作燈

高端汽車車燈LED 照明低壓商業LED 照明

游戲機LED燈、兒童車燈、廣告牌等

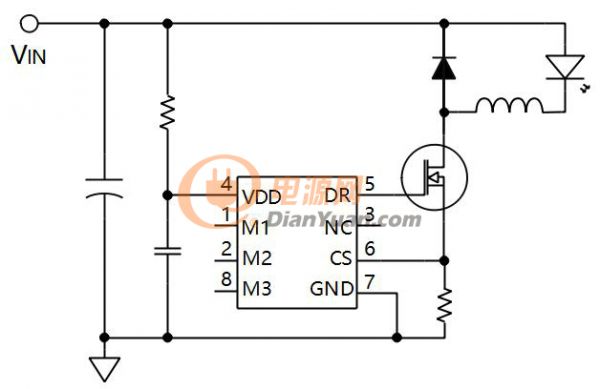

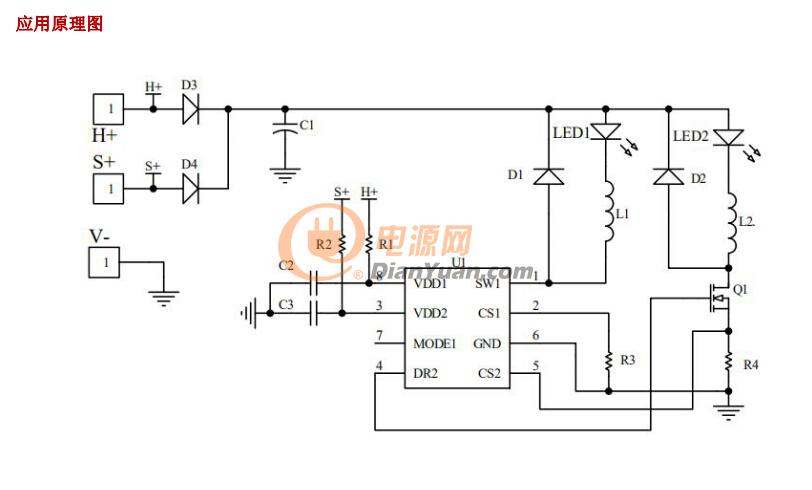

6、應用電路圖:

輸入12-80V工作燈驅動方案過EMC簡單好過外圍元器件少!

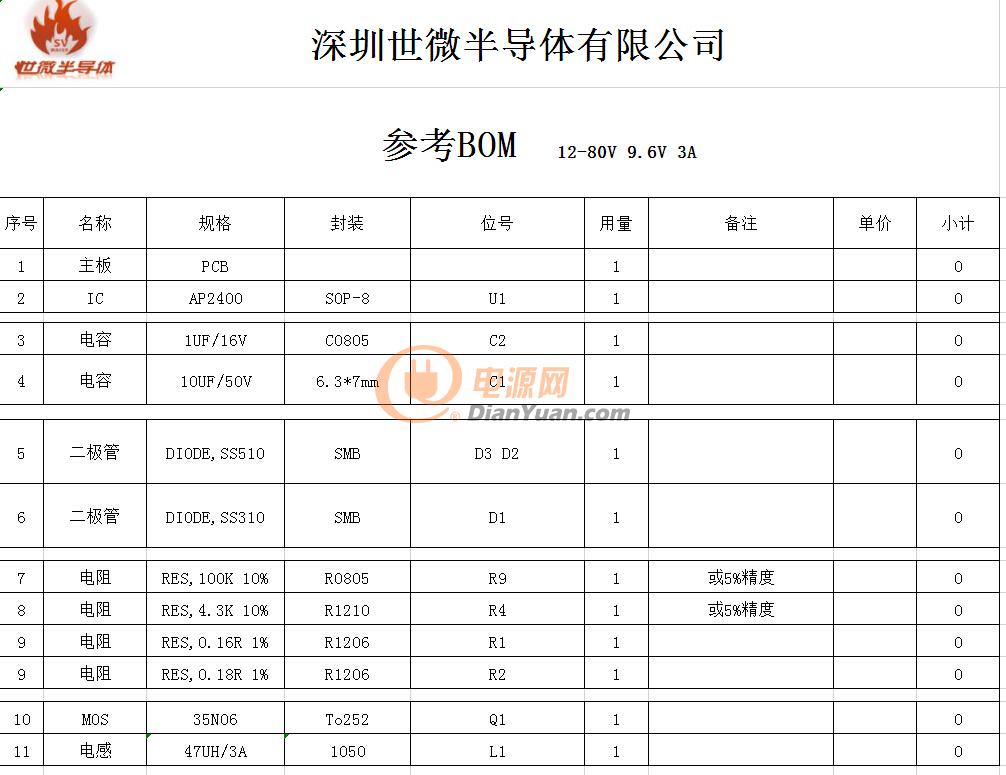

7、BOM清單:

輸入12-80V工作燈驅動方案過EMC簡單好過外圍元器件少!

8、樣板申請聯系:

深圳市世微半導體有限公司

如需要了解可以聯系歐陽: 18811874036 13714437124(微信)QQ:2355558464

深圳市寶安西鄉街道寶源路名優采購中心B座1區326
