1、方案名稱：SL6115 60V1.5A內置MOS LED車燈LED舞臺燈LED景觀專用芯片方案
2、品牌：深圳市森利威爾電子有限公司
3、方案特性：耐壓5.5V-60V 最大電流1.5A 效率高、電流精度高、調光效果好。（完全兼容PT4115 PT4205 SN3360）
4 規格：12-60V輸入，支持輸出1-3串；24-60V輸入，支持輸出1-7串；36-60V輸入，支持輸出1-10串LED燈
5 應用范圍：LED車燈，LED舞臺燈，LED景觀燈，LED信號燈，LED射燈等

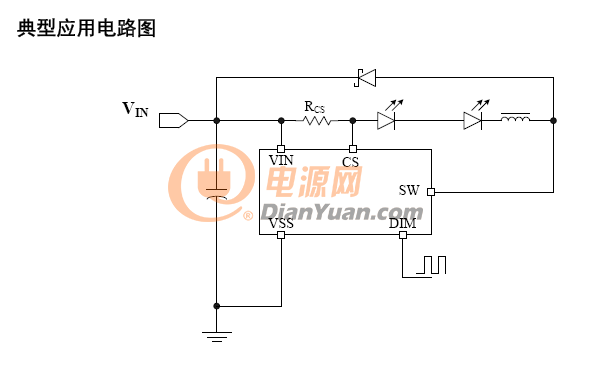

6 電路圖：
7.聯系方式：
深圳市森利威爾電子有限公司 李先生 13684944822（微信同號）/QQ：2355368877
SL6115 SOT89-5 60V1.5A高調光比LED驅動器可完全兼容PT4115 PT4205 SN3360等，價格更優，性能更好！不信你拿樣品試試，免費送樣。
概述：
SL 6115 是一款連續電感電流導通模式的降壓型 LED 恒流驅動器，用于驅動一個或多個 LED 燈串。SL 6115 工作電壓從5.5V 到 60V，提供可調的輸出電流，最大輸出電流可達到 1.5A。根據不同的輸入電壓和外部器件，SL 6115 可以驅動供高達數十瓦的 LED。
SL 6115 內置功率開關，采用高端電流檢測電路，以及兼容 PWM 和模擬調光的調光腳 DIM。當 DIM 腳電壓低于 0.3v時輸出關斷，進入待機狀態。
SL 6115 內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。
SL 6115 采用專利的電路架構使得在低壓差工作時輸出電流無過沖，提高 LED工作壽命，SL 6115 采用專利的恒流電路具有優異的負載調整率和線性調整率。
SL 6115 采用 SOT89-5 和 ESOP8 封裝。ESOP 封裝時，底部 PAD 接 GND。
特點：
最大輸出電流：1.5A
高效率：97%
優異的負載調整率和線性調整率
高端電流檢測
最大輝度控制頻率：20KHz
滯環控制，無需環路補償
最高工作頻率：1MHz
電流精度：±3%
寬輸入電壓：5.5V~60V
智能過溫保護
低壓差無過沖
應用領域：
LED 備用燈，信號燈，LED車燈，LED舞臺燈，LED景觀燈
低壓 LED 射燈代替鹵素燈
汽車照明
MH50xx是一款連續電感電流導通模式的降壓型LED恒流驅動器，用于驅動一個或多個LED燈串。工作電壓從5.5v到60v，提供可調的輸出電流，最大輸出電流可達到1.2A。
內置功率開關，采用高端電流檢測電路，以及兼容PWM和模擬調光的調光腳DIM。當DIM腳電壓低于0.3v時輸出關斷，進入待機狀態。
內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。
MH50xx采用專利的電路架構使得在低壓差工作時輸出電流無過沖，提高LED工作壽命，MH50xx采用專利的恒流電路具有優異的負載調整率和線性調整率。
特點：
◆最大輸出電流：1.2A
◆高效率：97%
◆優異的負載調整率和線性調整率
◆高端電流檢測
◆最大輝度控制頻率：20KHz
◆最高工作頻率：1MH
◆電流精度：±3%
◆寬輸入電壓：5.5V~60V
◆智能過溫保護
◆低壓差無過沖（在輸入和輸出的電壓接近 壓差低時，輸出電流控制減小，電流不會瞬間飆升，導致燒片或燒燈珠）
◆DIM腳可進行PWM和模擬調光
◆采用SOT89-5L封裝
應用：
低壓LED射燈替代鹵素燈、低壓工業LED照明、LED裝飾照明、LED車燈
可提供樣品做測試，歡迎來電咨詢
聯系方式：
黃生：13434351036 QQ：3341254367

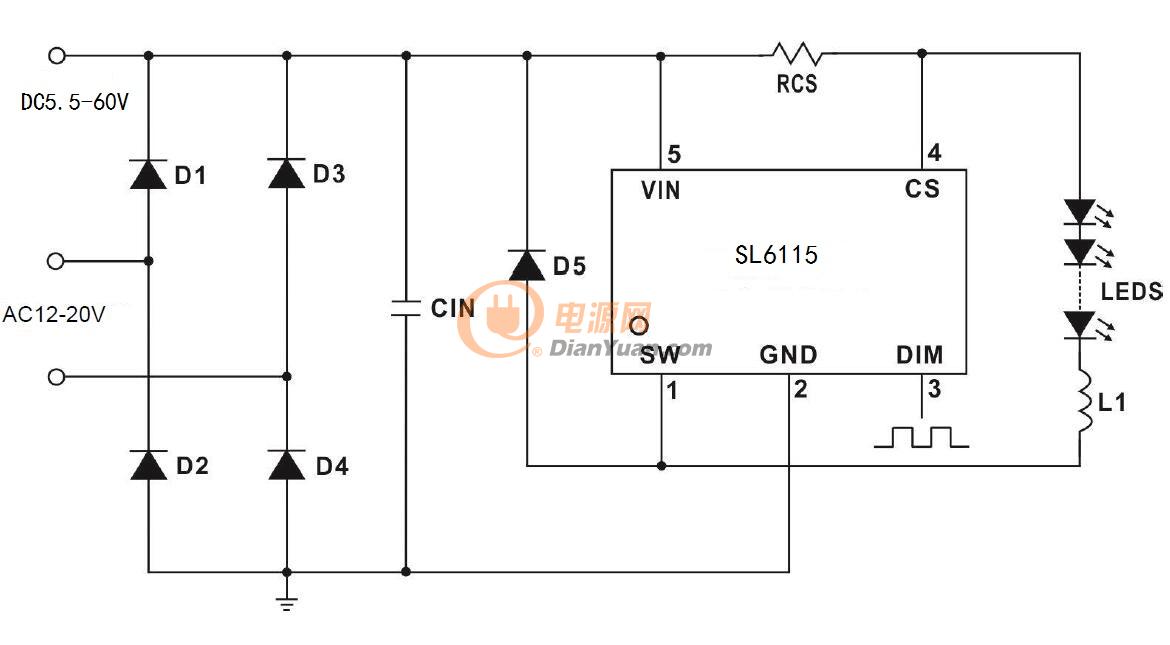

了。SL6115 AC/DC輸入原理圖：
SL6115 60V1.5A內置MOS LED車燈LED舞臺燈LED景觀專用芯片可兼容PT4115 PT4205
1、方案名稱：SL6115 60V1.5A內置MOS LED車燈LED舞臺燈LED景觀專用芯片方案
2、品牌：深圳市森利威爾電子有限公司
3、方案特性：耐壓5.5V-60V 最大電流1.5A 效率高、電流精度高、調光效果好。（完全兼容PT4115 PT4205 SN3360）
4 規格：12-60V輸入，支持輸出1-3串；24-60V輸入，支持輸出1-7串；36-60V輸入，支持輸出1-10串LED燈
5 應用范圍：LED車燈，LED舞臺燈，LED景觀燈，LED信號燈，LED射燈等
6 電路圖：
7.聯系方式：
深圳市森利威爾電子有限公司 李先生 13684944822（微信同號）/QQ：2355368877
SL6115 SOT89-5 60V1.5A高調光比LED驅動器可完全兼容PT4115E PT4119E PT4205E SN3360等，價格更優，性能更好！
專注DC-DC降壓恒流芯片、升壓恒流芯片、寬壓降壓恒壓芯片、升壓恒壓芯片、中低壓MOS管等
