高手幫個忙,我以前沒有設計過這種電感,現在請教大家?guī)蛡€忙.

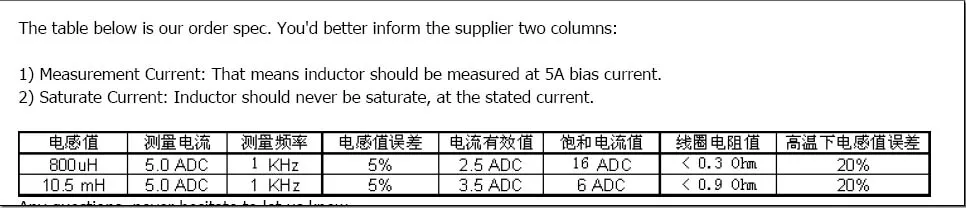

以前客戶給的數據很少,我就簡單的設計了一下,現在客戶用時加了5A DC電感掉了不少.現在把客戶剛給的數據和要求傳上來,大家?guī)兔Ψ治鲈O計.謝謝!!!
關于電感設計的問題(急)
全部回復(10)
正序查看
倒序查看
@tj-zjh
2323541216808080.pdf2323541216808142.pdf
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1284051216933332.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1284051216934930.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@basket

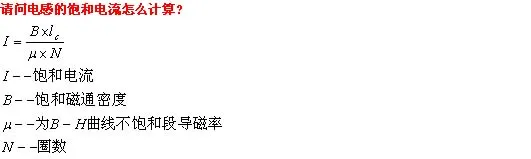

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/1284051216933332.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/1284051216934930.jpg');}"onmousewheel="returnimgzoom(this);">
出現樓主的那問題應該不是飽和了,我的意見是你所選的材質不能承載5ADC,因為樓主在后面說了,其電感量不是沒有而是掉了很多..
如是飽和了,電感量應該會接近沒有或者為“—”值/
5ADC電感磁芯您可以去選擇Fesi材的,在計算這類電感時,不要太注意其沒有加DC時的電感,而要特別留意其加5ADC時的衰減和其電感量...
可以用HP-4284A去測試!
如是飽和了,電感量應該會接近沒有或者為“—”值/
5ADC電感磁芯您可以去選擇Fesi材的,在計算這類電感時,不要太注意其沒有加DC時的電感,而要特別留意其加5ADC時的衰減和其電感量...
可以用HP-4284A去測試!
