高頻準正弦逆變器效率一般90-95%.你的逆變器可能反饋有問題.

電路在此,請大師指點,小弟再此感激不盡. 2769641217479168.pdf

變壓器變比多少?

看了下你的電路直流高壓空載限壓大約為267V,減去電池電壓變壓器輸出高壓為267-12=255V,意味著你的電池電壓經變壓器升壓后大于這個電壓就會發熱,電池電壓越高發熱越大,效率越低.我們的直流高壓空載限壓一般都調在300-320V.輸入12V時接上負載后會降到260-270V.

剛才無事,在萬能板上用494+8550,用2對IRF1405+EE40,輸出直接帶275W浴霸燈(輸出電壓理論值應該是280V),管子無溫升,線發熱,拖的錫也發熱,他奶奶的就是管子不熱.沒加吸收阻容,波形很正,感覺494比3525好!!!如果是3525,你想都不要想

不錯!494開環還可以,閉環的穩定性就不如3525了.

感覺設計3525的人有點不爽,內部僅一個比較器,并且補償端是低電平禁止輸出,這點最惡心,象494的3腳多好,1,2/15,16腳的輸出串上二極管到3輸出,或者外部的比較器作用到3腳,都方便.

不過3525的軟件啟動的確是爽 ,特別是濾波電容大時,這點很重要.

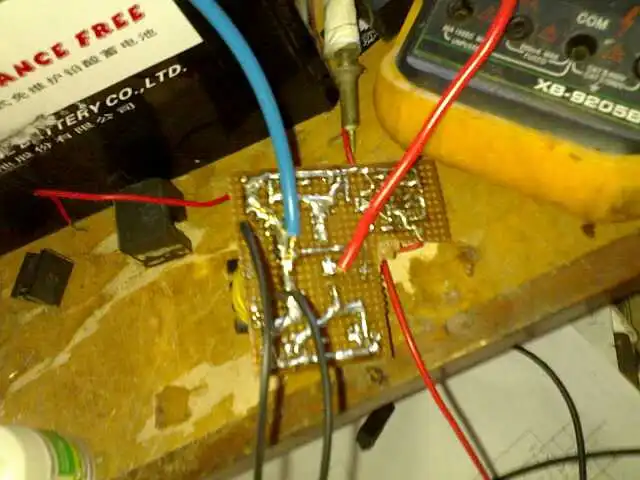

外形圖,變壓器自己用銅帶繞的[/img]500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/907691217500192.jpg');}" onmousewheel="return imgzoom(this);">

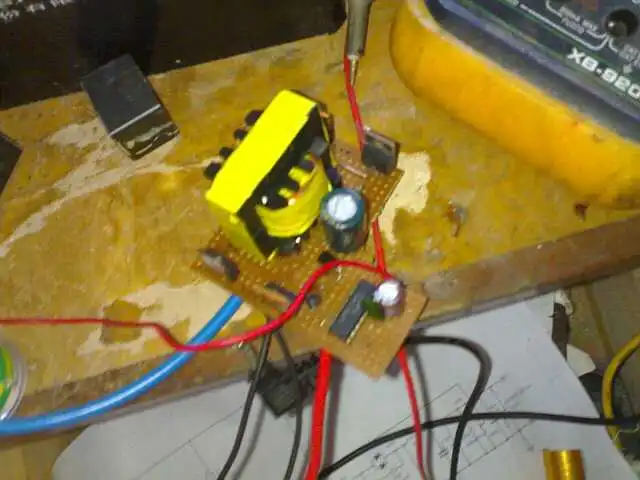

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/907691217499963.jpg');}" onmousewheel="return imgzoom(this);">

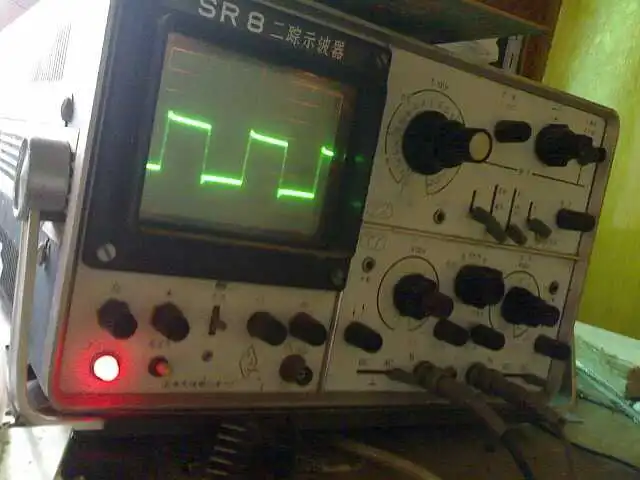

空載500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/907691217499975.jpg');}" onmousewheel="return imgzoom(this);">

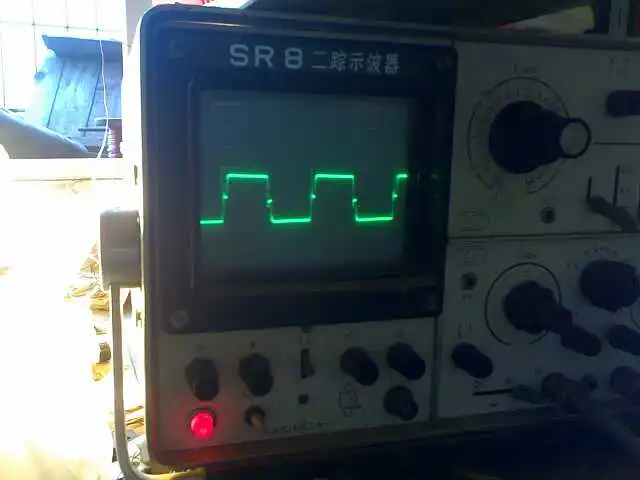

帶275W負載波形圖,可以看到示波器旁邊刺眼的燈光,比在220W上亮多了,它在220V上只是只是發紅,根本沒有白熾500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/907691217499984.jpg');}" onmousewheel="return imgzoom(this);">

大師,你好,非常感謝你答復.這個電路不是我自己設計,變壓器具體參數不清楚.用的是EI30.整流輸出電壓在260-280之間(空載輸出),一般在270左右.工作頻率每路40KHZ.輸出220V,我想問下你的直流高壓空載限壓一般都調在300-320V,是指,變壓器整流后的電壓應該要那么大是吧!那是不是要調節變壓器次級數,增加空載輸出電壓?還有請問下大師你如何調節比較合適?輸入12V電壓工作時候,3525的驅動脈寬的占空比很小,經常引起MOS炸了(估計是這個原因).我把反饋減小,增加為占空比,可是當工作電壓13.5以上時候,啟動時候占空比又變成很小,在手動調節輸入電壓時候,脈寬開始是連續變化,當?shù)竭_(dá)一定電壓就突然跳了一下變的比較小.我想請教下大師,工作占空比多大比較合適.比如這個400W變壓器設計怎么個匝數比比較合適,如何去設計分析,望大師給個詳解過程!先感謝大師悉心指導!

大師,你好.晚輩有請求不知道可不可以,晚輩想加你QQ,或者郵箱,小弟QQ42321121,郵箱weilai913@sina.com.

我覺得鐘工在誤導你.
我拆過很多成品修正弦的逆變板,別人前級都是穩壓方式,而并非他說的簡單的空載降壓,也就是說,別人的占空比是隨著負載的不同而改變,我實測過廣東華田的板子,空載時占空僅10%左右,帶100W變成35-40%,500W以上就49%左右了.

你說的效率低,從你所說的有炸管現象來分析,變壓器性能不良的可能性較大.我建議你測一下升壓部分單獨的效率(直接在直流高壓處測電壓和電流與12V電壓和電流比較),再做進一步改良

別人的不管,我和樓主的電路都是前級開環限壓后級穩壓,這樣效率高,輸出交流電壓也穩.

這種電路要適應10.5-15V輸入的話,變壓器變比一般取在22左右,輸入10.5V時帶載直流高壓為220V,輸入12.5V時帶載直流高壓為260V,輸入15V時帶載直流高壓為315V,調試時把空載電壓調到多少是根據變比來的,這里調到315V就行了,調好后占空比是這樣的,空載時占空比很小,一上負載空載高壓直流電壓馬上掉下來,掉下來多少看輸入電壓和負載輕重.占空比馬上拉到最大,所謂的開環工作狀態.

非常感謝鐘工的分析,我想問下怎么個接法算的閉環控制,這里接的算是開環,跟閉環有什么區別啊!

滿載還沒有達到最大占空則算閉環

調節空載輸出的高壓只需要調節反饋的電阻就可以了吧!是增加反饋電阻(減少反饋量),是吧?

不錯!

陳兄也在啊,那閉環跟開環在電路上的表現是怎么樣的!比如我這個電路怎么接才算閉環呢?

閉環開環是不是外在表現是一樣的,難道是靠自己去調節反饋量的多少?從而來決定開環閉環?

錯了,閉環在高壓濾波電容前要加一電感續流.變比要比較大,如輸入10.5-15V穩270V,變比要30左右.

我現在在空載的時候減小了反饋量,12V輸入,整流后的電壓為270,在調節也調節不上去了,占空比已經到最大了!一直到14V左右占空比都是不變.都是最大占空比.整流高壓為310V.我想問下這樣反饋量是不是太小了!
之前沒調節反饋,空載的時候占空比很小,經常出現炸機(空載都是正常的,接載過10多分鐘就炸機),后來稍微減小了反饋量這樣的情況下可以正常工作了(不炸機了,我也不知道是什么原因,不是說空載占比很小是正常的嗎?那炸機炸機是什么原因?),在12V左右空比就達最大了.不過啟動電壓要是13V,空比很小.(但是12V啟動后,手動調節電壓到13V這樣的空比跟直接13V啟動的空比是不一樣的.這個是怎么回事!

一直到14V左右占空比都是不變.都是最大占空比.整流高壓為310V,正常,空載占空比無論多大都正常,就怕帶載沒到最大!你看看你的輸入10.5V,帶載DC還有幾V,低于220V太多說明變比不夠.

現在效率高了吧?

3000W的直流穩壓電源壞了,暫時測不效率了!
空載下11V輸入整流高壓有250V,看來圈數是夠的吧!
我想問下為什么12V輸入空載占比很低也正常,最大也正常啊!不明白!
空載在11V-14V都是最大占比,那負載接上了應該也是最大占比工作吧!那反饋就相當于無效了,直接去掉反饋那不是也能正常工作!

負載接上了應該也是最大占比工作吧!那反饋就相當于無效了,對.直接去掉反饋的話可能由于變壓器漏感產生過高的尖峰使空載DC高壓太高.

那之前說的很小占比也算是正常(根據我的分析,很小的話會引起驅動不足引起MOS容易炸掉),最大占應該算正常吧(只要10.5V輸入,輸出電壓夠220就好).我在想是否取個中間直比較合適.

那之前說的很小占比也算是正常(根據我的分析,很小的話會引起驅動不足引起MOS容易炸掉),最大占應該算正常吧(只要10.5V輸入,輸出電壓夠220就好).我在想是否取個中間直比較合適.

那個MOS管溫度是不是太高了,滿載有130多度,輕載下還算好點比如350W工作,溫度差不多90-100左右!

我想請教下,兩個變壓器的次級電壓是不是都要在220左右(在最低輸入電壓10.5輸下),還有方波整流的后的電壓是不是等于 幅值*占比=110V左右?然后兩個變壓器輸出加起來就220左右,這樣對嗎?

請問下做電源的,學哪類單片機比較合適,聽說51不怎么合適,是有這么回事?是PIC,ARM,還是學DSP.
