用3843做DC-DC升壓電路,用黃白磁環好還是磁罐好?
大致參數: PWM IC:UC3843AN Rt:7.5K Ct:1500P 開關頻率:150K 工作電壓:12V 輸出電壓:24V 最大輸出功率:50W 電流取樣:磁環互感取樣,在實驗過程中用直徑分別為30mm和20mm的磁罐制作了33uH和100uH的電感,帶全載時,3843的6腳波形很亂且磁罐伴有嘯叫,效率連70%不到.另外又用ATX電源里3.3V的黃白磁環繞的現成電感,尺寸為外徑25mm,內徑12mm高7mm,線徑1.2mm,電感量39uH來測試,短時間帶載48W,效率為91%,但是電感很熱,不知各位前輩有何高招幫忙分析分析,如果要用磁環做電感,應該用什么類型的磁環?在這個電路里估計要用多大的尺寸的?還有線徑和大概匝數?
全部回復(26)
正序查看
倒序查看
@呼叫轉移
就是一個非隔離的BOOST線路,以后很多資料我會上傳到我的BLOG
昨天晚上用了一個尺寸和T106-52磁環相同的綠色磁環電感試了一下,電感是現成的,以前從一個開關電源里拆的,測了一下電感量大約80uH,線徑1.5,帶載測試時,輸出25W時,效率91%;輸出50W時,效率93%;輸出70W時,效率90%;輸出95W時,效率下降,只有88%了,呆會兒再用下午去買的T106-52磁環繞個150uH的試試.
另外今天去電子市場買磁環,T106-52竟然有兩個價,一家說1元/1個,另一家卻要4元/1個,外觀都差不多的,竟然要相差3元,還順便問了一下黑色的鐵硅鋁的環,尺寸比T106-52的小一點,竟然要8元一個.
另外今天去電子市場買磁環,T106-52竟然有兩個價,一家說1元/1個,另一家卻要4元/1個,外觀都差不多的,竟然要相差3元,還順便問了一下黑色的鐵硅鋁的環,尺寸比T106-52的小一點,竟然要8元一個.
0
回復
@qs7785yj
昨天晚上用了一個尺寸和T106-52磁環相同的綠色磁環電感試了一下,電感是現成的,以前從一個開關電源里拆的,測了一下電感量大約80uH,線徑1.5,帶載測試時,輸出25W時,效率91%;輸出50W時,效率93%;輸出70W時,效率90%;輸出95W時,效率下降,只有88%了,呆會兒再用下午去買的T106-52磁環繞個150uH的試試. 另外今天去電子市場買磁環,T106-52竟然有兩個價,一家說1元/1個,另一家卻要4元/1個,外觀都差不多的,竟然要相差3元,還順便問了一下黑色的鐵硅鋁的環,尺寸比T106-52的小一點,竟然要8元一個.
鐵硅鋁的環我這有幾個,你把地址給我我給你寄去先用著就好了.鐵硅鋁的價格是比較高,除非你用二手的.T10652的環你要做95W?My god
0
回復
@呼叫轉移
鐵硅鋁的環我這有幾個,你把地址給我我給你寄去先用著就好了.鐵硅鋁的價格是比較高,除非你用二手的.T10652的環你要做95W?Mygod
其實我只要最大50W就可以了,既然能正常工作就想試試最大能輸出多少功率,就算做個破壞性實驗,昨天晚上用T106-52的環和1.5的線繞了一個220uH的電感再測試了一回,除270%外其他的帶載大概10分鐘后再記錄相關參數,得到的結果還比較不錯,測了5次,分別帶載25W(50%)、50W(100%)、75W(150%)、100W(200%)和135W(270%),得到的效率分別為92.8%、94%、93%、91%和87%,270%帶載只有2分鐘,因?yàn)殡x電感3cm處都感覺得到燙了.
再幫一個朋友問一下,如果做12V-40V的電路,最大輸出功率600W,平均300W的電源是用雙管推挽好呢?還是用類似這種BOOST-UP的電路好?設想電源結構采用N+1來做.謝謝你的好意!
另外鐵硅鋁的環不用了,這個電源是自己用的,只要一個電源就可以了.
再幫一個朋友問一下,如果做12V-40V的電路,最大輸出功率600W,平均300W的電源是用雙管推挽好呢?還是用類似這種BOOST-UP的電路好?設想電源結構采用N+1來做.謝謝你的好意!
另外鐵硅鋁的環不用了,這個電源是自己用的,只要一個電源就可以了.
0
回復
@qs7785yj
其實我只要最大50W就可以了,既然能正常工作就想試試最大能輸出多少功率,就算做個破壞性實驗,昨天晚上用T106-52的環和1.5的線繞了一個220uH的電感再測試了一回,除270%外其他的帶載大概10分鐘后再記錄相關參數,得到的結果還比較不錯,測了5次,分別帶載25W(50%)、50W(100%)、75W(150%)、100W(200%)和135W(270%),得到的效率分別為92.8%、94%、93%、91%和87%,270%帶載只有2分鐘,因?yàn)殡x電感3cm處都感覺得到燙了. 再幫一個朋友問一下,如果做12V-40V的電路,最大輸出功率600W,平均300W的電源是用雙管推挽好呢?還是用類似這種BOOST-UP的電路好?設想電源結構采用N+1來做.謝謝你的好意! 另外鐵硅鋁的環不用了,這個電源是自己用的,只要一個電源就可以了.
問一下,T106-52磁環是什么材質?
0
回復
@qs7785yj
其實我只要最大50W就可以了,既然能正常工作就想試試最大能輸出多少功率,就算做個破壞性實驗,昨天晚上用T106-52的環和1.5的線繞了一個220uH的電感再測試了一回,除270%外其他的帶載大概10分鐘后再記錄相關參數,得到的結果還比較不錯,測了5次,分別帶載25W(50%)、50W(100%)、75W(150%)、100W(200%)和135W(270%),得到的效率分別為92.8%、94%、93%、91%和87%,270%帶載只有2分鐘,因?yàn)殡x電感3cm處都感覺得到燙了. 再幫一個朋友問一下,如果做12V-40V的電路,最大輸出功率600W,平均300W的電源是用雙管推挽好呢?還是用類似這種BOOST-UP的電路好?設想電源結構采用N+1來做.謝謝你的好意! 另外鐵硅鋁的環不用了,這個電源是自己用的,只要一個電源就可以了.
建議你用推挽的,因?yàn)榇藭r(shí)的磁性材料是雙向磁化,個頭不會太恐怖
0
回復
@qs7785yj
我朋友用了一個EE55的磁心,管子是一邊兩個IRF2870,用SG3525推,100K左右頻率,但是效率不高.輸出只有100W時,效率連80%都沒到,天知道如果真的輸出300W或更高時,效率還剩多少.
回復micy:

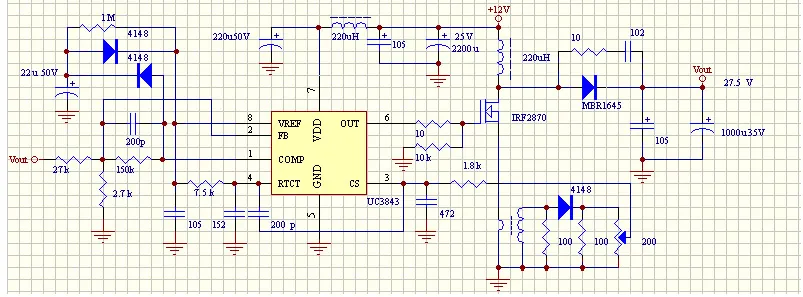

參考圖紙:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/585911217859553.jpg');}" onmousewheel="return imgzoom(this);">
參考圖紙:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/585911217859553.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@qs7785yj
回復micy:參考圖紙:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/585911217859553.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝qs7785yj
0
回復
@qs7785yj
昨天晚上用了一個尺寸和T106-52磁環相同的綠色磁環電感試了一下,電感是現成的,以前從一個開關電源里拆的,測了一下電感量大約80uH,線徑1.5,帶載測試時,輸出25W時,效率91%;輸出50W時,效率93%;輸出70W時,效率90%;輸出95W時,效率下降,只有88%了,呆會兒再用下午去買的T106-52磁環繞個150uH的試試. 另外今天去電子市場買磁環,T106-52竟然有兩個價,一家說1元/1個,另一家卻要4元/1個,外觀都差不多的,竟然要相差3元,還順便問了一下黑色的鐵硅鋁的環,尺寸比T106-52的小一點,竟然要8元一個.
你用的是什么磁環能告訴我嗎？你那個電源用得怎么樣啊？我也想做一個這樣的電源給我的手提電腦用。我的手提電腦是19V電壓。
0
回復
@xxp_007
**此帖已被管理員刪除**
一般就用黃白磁環，26材的，也可以用藍淺綠磁環，但絕不能用純綠磁環，因?yàn)榧兙G色磁環繞10圈電感量就會大于100uh,這樣會發熱。黃白磁環繞30圈左右，50uh左右。
看到帖子問電感量的人實在是不少，大家下去去電子城用50元買個電感表吧，很容易測的，我經常在線通電測，結果電感表老是不小心被燒掉，后來我從中關村買了一堆里面的集成塊，燒掉表后，就換個小集成塊照樣用，電感表是個奇怪的東西，即使電壓偏低很多，測出來的值也是非常準確的，例如9V時測試為100uh,那么當電池供電電壓下降到5V時候仍然是準確的，5V時候，將表筆短接，空測時，顯示為320UH，那么你繼續測這個電感會顯示420UH，減去320，仍然等于100uh,過去換集成塊了，總是喜歡調零，現在一頓亂測，然后用小學知識減去空測值，結果OK，及格了。
DC-DC升壓降壓磁環還是用鐵硅鋁的為最理想，如果一時間找不到，也可以用EE鐵氧體磁性材料，將一邊的E型中間柱用磨刀石磨掉0.2-0.5毫米，這樣加工后，開了氣息，不發熱，功率也大。而且實驗表明，比黃白，黃綠，磁環都強。實在。
