一、產品概述

      QX2306 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 同步升壓 DC/DC 變換器。

      QX2306 僅需要三個外圍元件，就可將低輸入電壓升壓到所需的工作電壓。

      QX2306 可通過內部修調電路（步進0.1V）來獲得所需的輸出電壓。

      QX2306 內置的同步開關管可使效率最高可達 95%，QX2306 工作于 PFM 模式， 可有效降低輕載模式下的紋波。

      QX2306 具有極低的靜態電流特別適合于手持電子設備應用。

二、封裝

      QX2306 采用 SOT23、SOT23-3、SOT23-5、SOT89-3、TO92 等封裝

三、特點

      ?  最高效率：95%

      ?  最高工作頻率：300 KHz

      ?  低靜態電流：13uA

      ?  可選輸出電壓：1.9V～3.3V

      ?  輸出精度：±2.5%

      ?  低啟動電壓：0.65V

      ?  低紋波，低噪聲

四、應用領域

      ?  1～2 個干電池的電子設備

      ?  電子詞典、數碼相機、LED 手電筒、 LED 燈、血壓計、MP3、無線耳機、無線鼠標鍵盤、醫療器械、 防丟器、汽車防盜器、充電器、VCR、 PDA 等手持電子設備

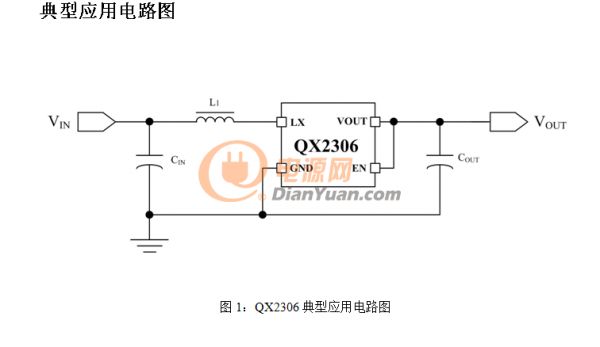

五、典型電路應用圖
