波形測試,先從采樣電阻和MOS驅動信號入手
加入外接電源前,MOS驅動腳10.8V,加入后,1.6V。(電子負載默認0.2a)
系統最大限制10A。
TL084電壓測試 |
1腳 |
2腳 |
3腳 |
|
默認 |
1.6V |
16 |
20 |
|
5V5 1A |
2.4V |
83mV |
86mV |
|
5V5 2A |
2.4 |
146 |
150 |
|
5V5 5A |
2.54 |
330 |
330 |
|
13.8V 10A |
3.6 |
660 |
660 |
|
工作后OFF |
-10.4 |
-80 |
-780 |
|
階梯波形,每個臺階就是電子負載的一個動作,逐步增加導通電壓,以加大導通電流。所以電流會慢慢上升,而不是一次性到位。這樣可以保護電源和電子負載,缺點是比較慢。
設定7A,電源最大輸出6.2A,所以MOS驅動信號被拉到最大了。這個不知道會不會有隱患。MOS現在是直通的導通電阻最小。 使用的電源是自家做的CC CV 0V起調的,所以0.7V也可以滿電流工作。
接下來測試采樣電流信號放大。U7 OP07
OP0 7 |
3腳同相端 |
2腳反向端 |
6腳輸出端 |
6/3 |
開機默認 |
32mV |
16mV |
3.6mV |
|
13.8V 1A |
45.9 |
44 |
396 |
8.6 |
13.8V 2A |
89 |
87 |
820 |
9.2 |
13.8V 5A |
220 |
220 |
2.04V |
9.27 |
13.8V 10A |
443 |
439 |
4.08V |
9.2 |
實測放大倍數9.2倍。示波器測量,可能不是特別精準。
DAC7512 串行輸入DAC
DAC7512 |
4腳 DIN 下黃 |
5腳 SC 下藍 |
6腳 SY 上黃 |
1腳 輸出 上藍 |
|
|
不帶載狀態
帶載1A
帶載2A
帶載5A
帶載10A

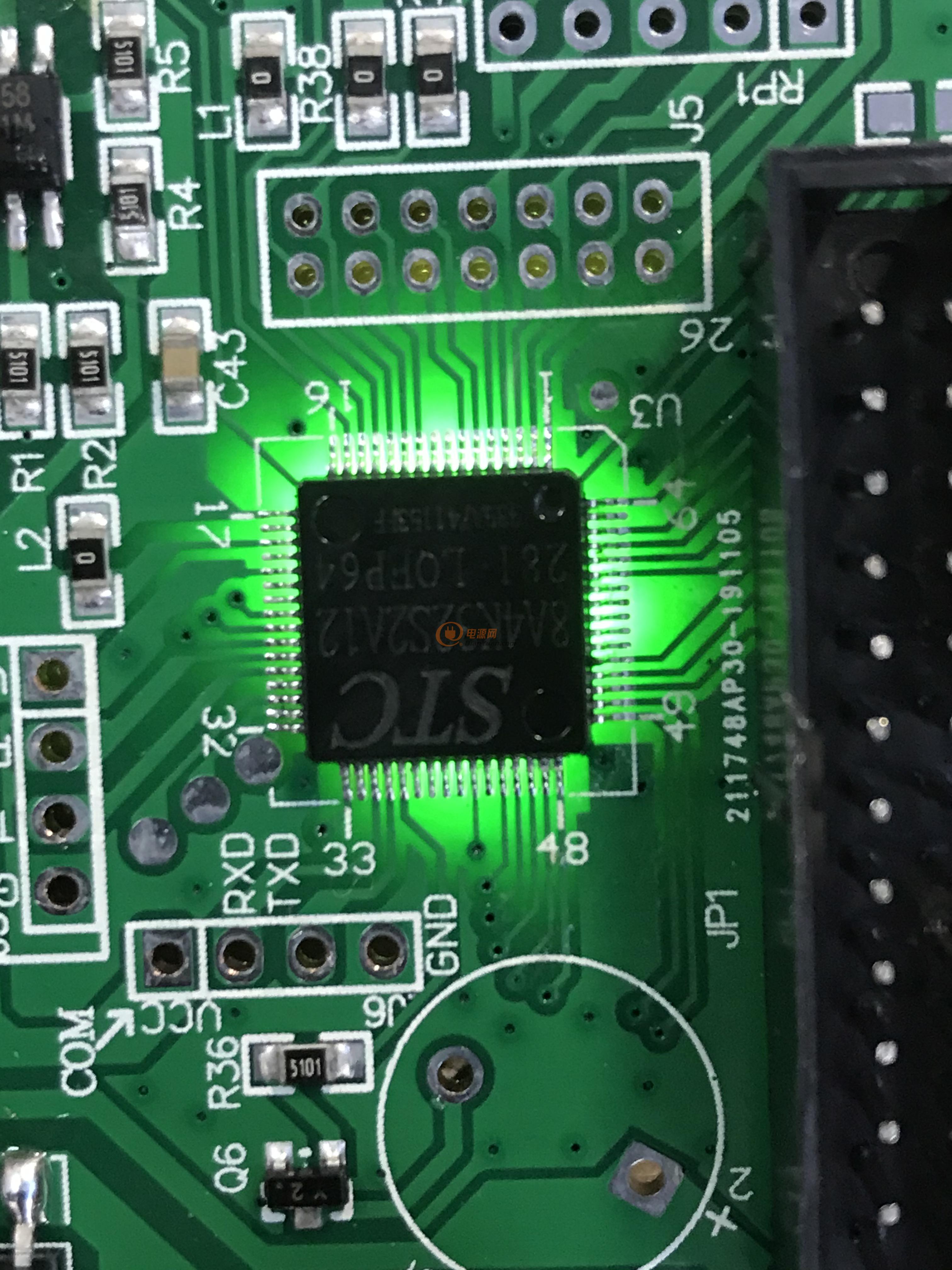

12位DAC,把單片機輸出的數字信號,轉換為模擬信號。
U5 OP07 電壓跟隨器,緩沖用?
DAC給出的信號與康銅絲采樣信號做比較,運放經過CD4053三組 2通道數字控制模擬開關后給驅動MOS的運放。
嘗試一下反接,反接之后電源只有電流,沒有電壓呈現短路狀態,電子負載的功率MOS的體二極管在作用,相當于電源直接加在一個二極管上。
帶10A,兩個mos的采樣電阻電壓(采樣電阻50毫歐)
喂,這示波器測小信號可是真的不準。
萬用表測量出來 117mV 110mV 129mV 124mV 計算9.6A接近實際10A。

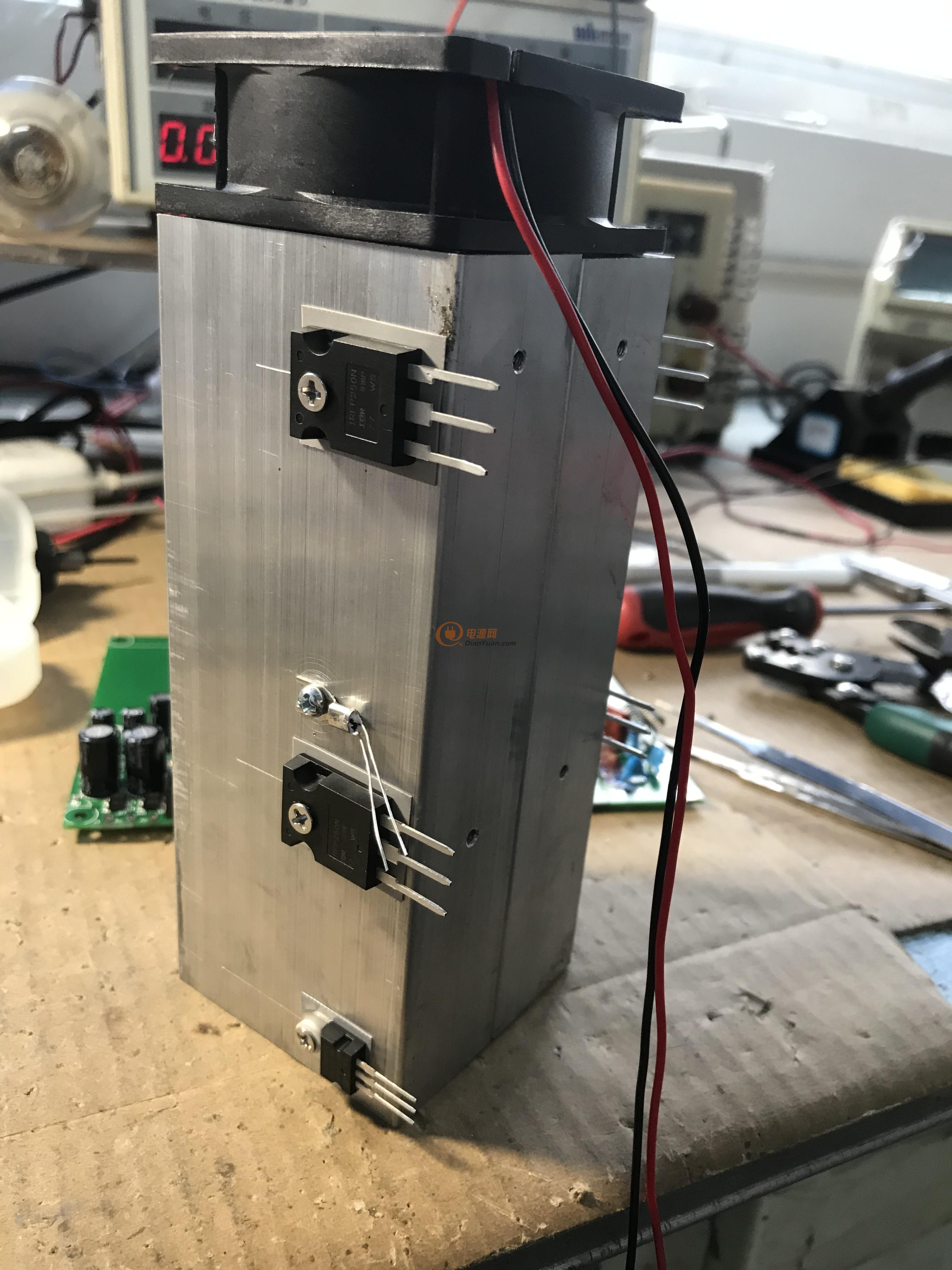

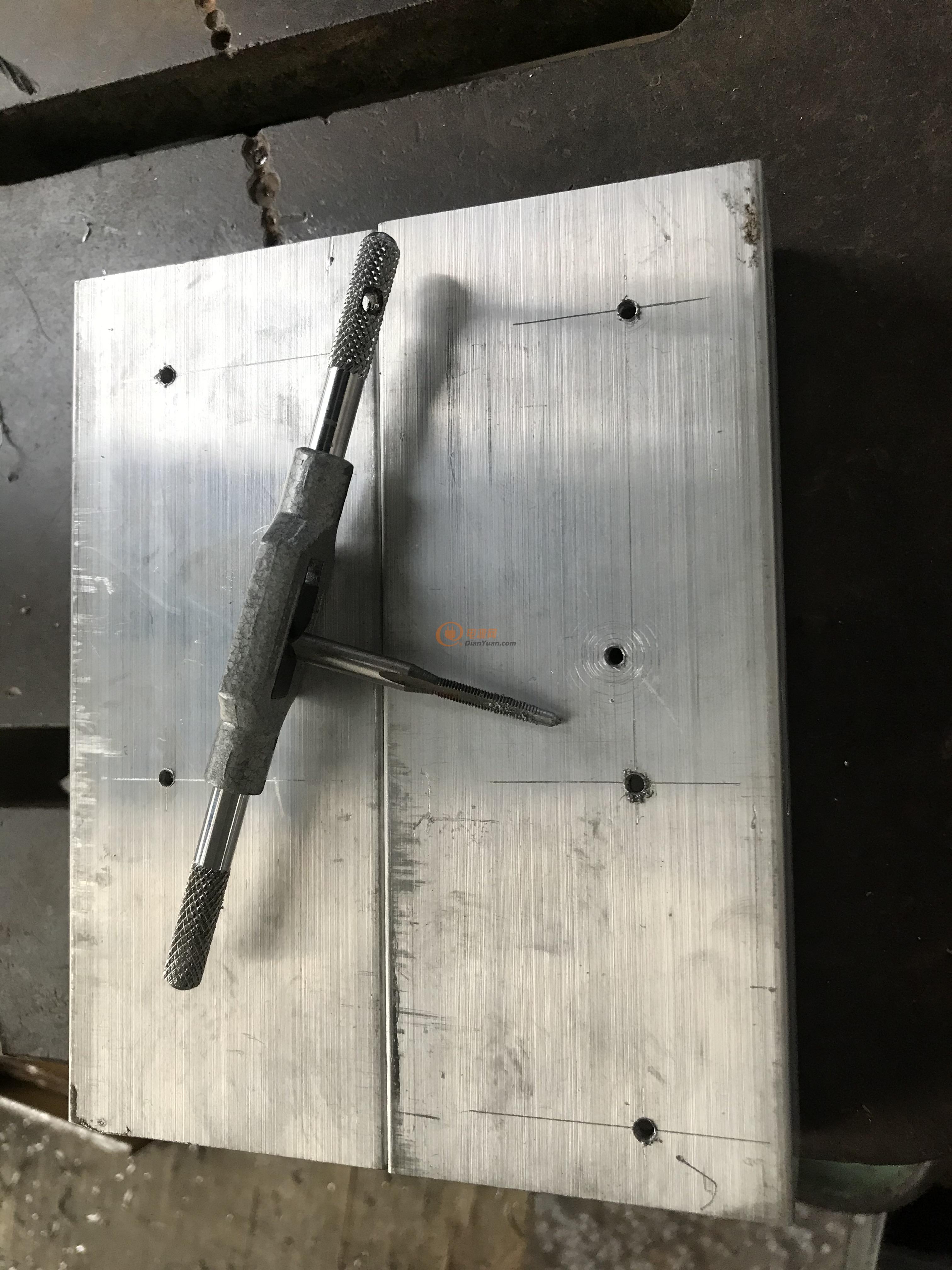

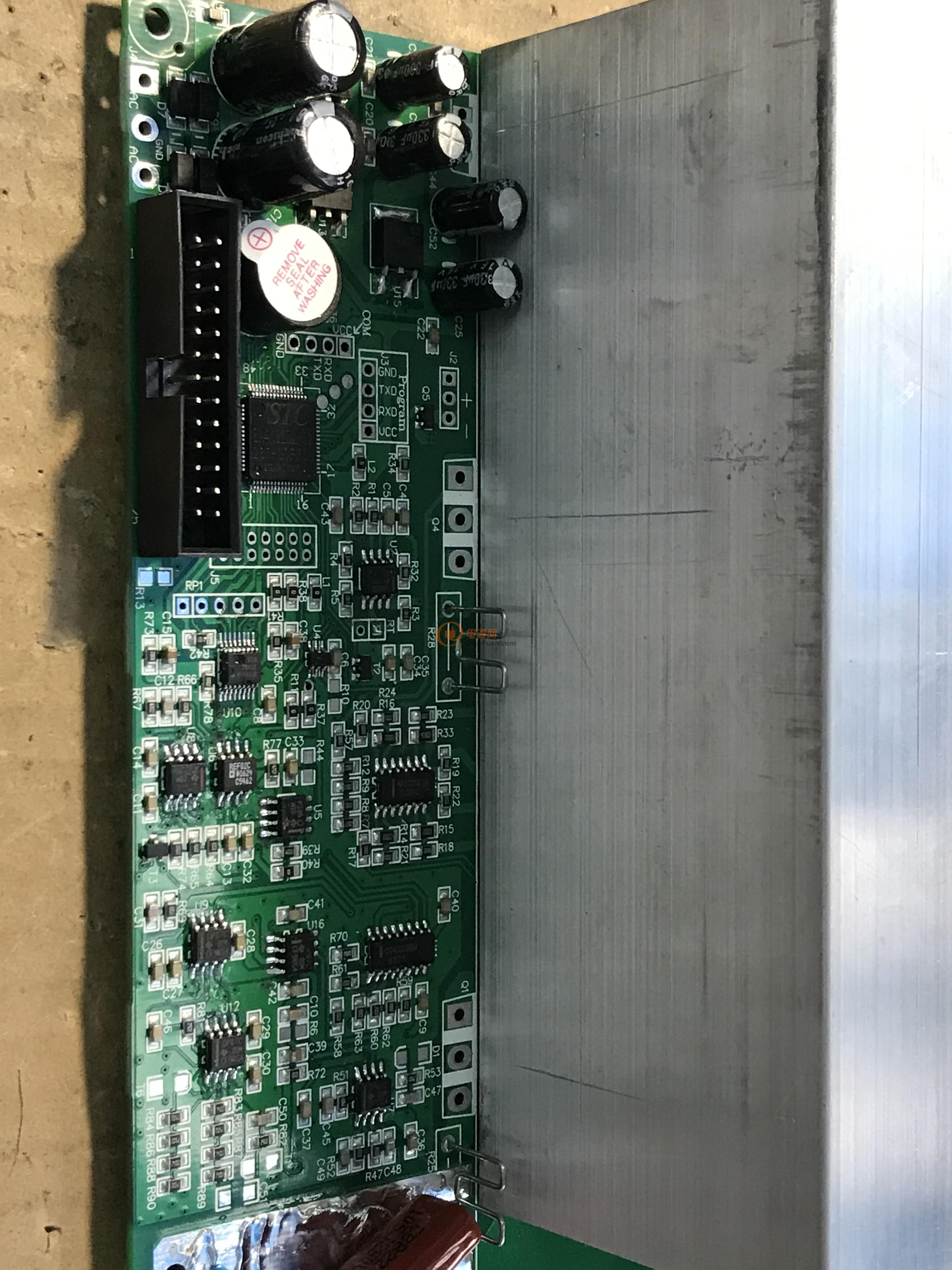

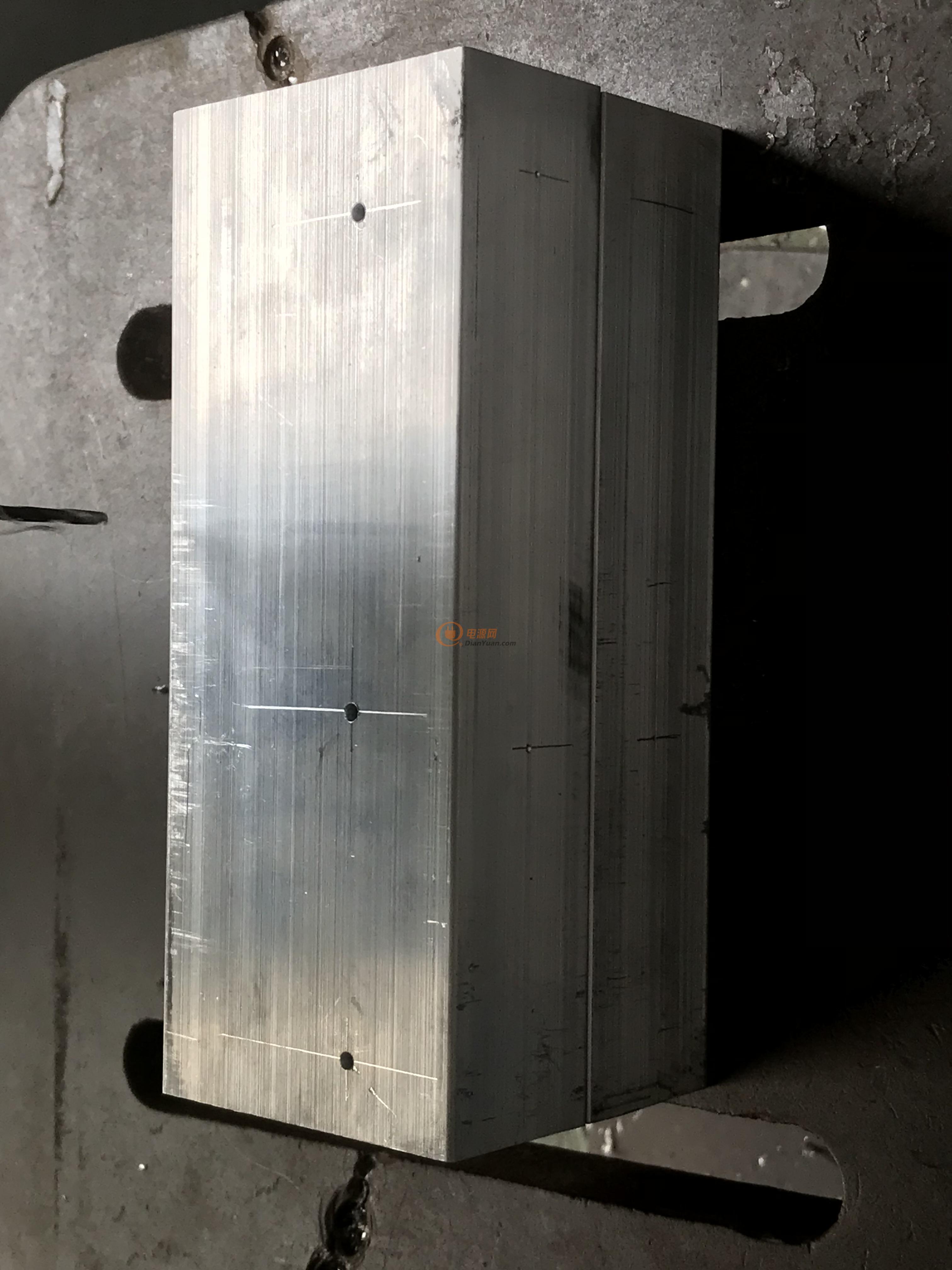

10A滿載帶了幾分鐘,散熱器的溫度極其高,風扇已經無法帶走這些熱量。長期10A怕是懸。
文本編輯好放在word的,,,粘貼過來都亂了。圖片也得手工一張一張?zhí)砑印?。。有啥好辦法不。。。不太發帖子。不太會用。
電子負載到這里?;旧鲜且呀?jīng)可以用啦。

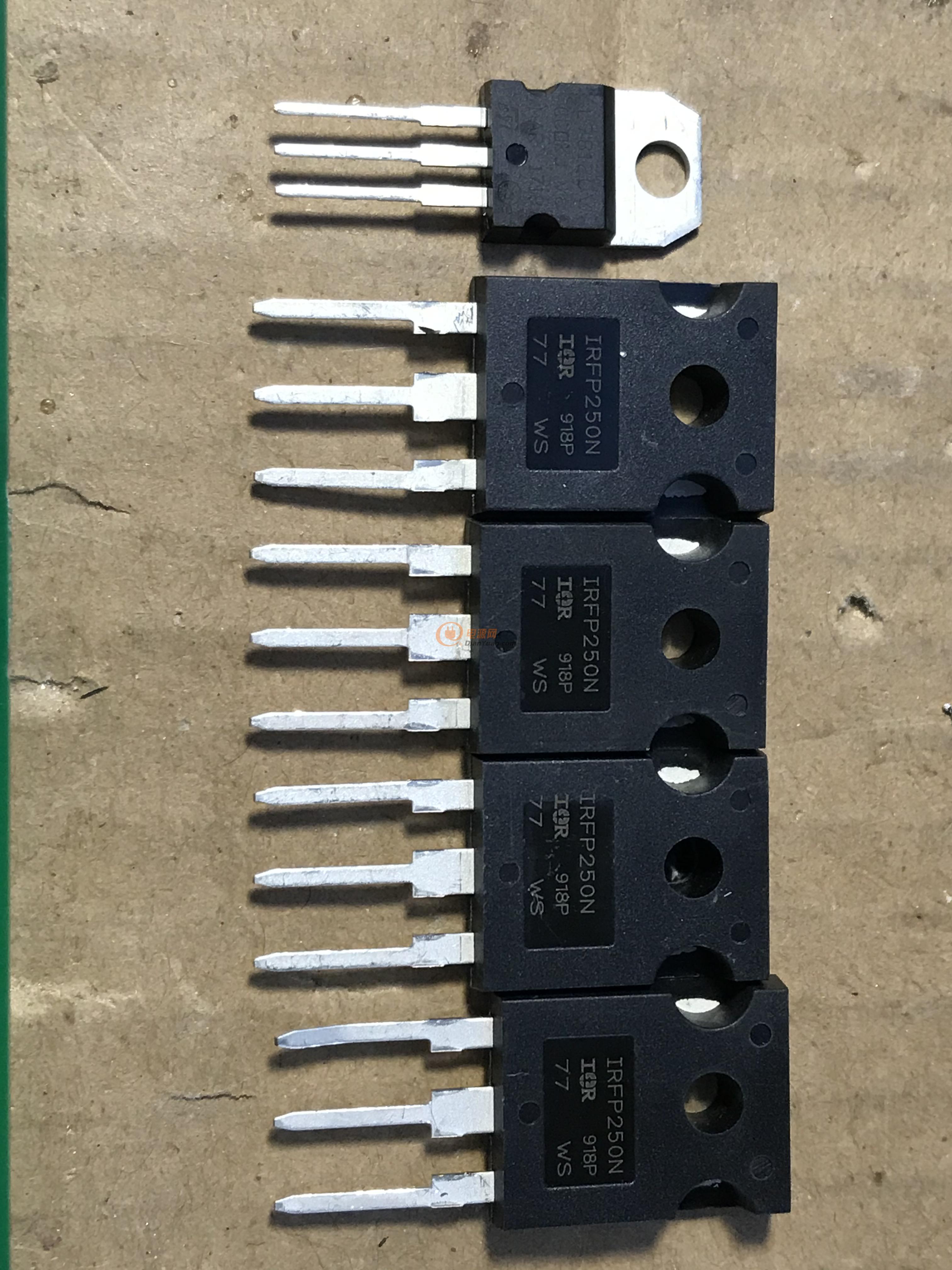

電子負載不存需要低導通阻抗這個概念。
因?yàn)殡娮迂?fù)載工作的時候,是工作在線性放大區(超大導通阻抗區域)
舉個例子:當輸入24V,需要輸出3A的時候,Pmos_ds上所需要消耗的能量是24*3A=72W
你這邊所列舉的低導通阻抗概念,是在完全導通狀態下的。不適用電子負載,電子負載是工作在不完全導通(線性放大區)狀態下。
我測試的波形里面有幾個波形你可以找一下,在導通不同電流的情況下,MOS給的是不同的Ugs。
我做的電子負載工作在開關模式,接了個多功能的OLEDD電壓電流表,可設定上下限電壓,電流報警(蜂鳴器拆安全出口指示燈)并有輸出信號方便控制電路通斷,各種電量計量有通訊口方便看電池曲線,就是電流設定要用電位器,不能數字設定,屏小了點。網上找的圖LM324.萬能板搭焊的,后來發現網上有賣電路版的。不工作在開關狀態的電子負載發熱大。
