LM5118升降壓恒壓恒流充電模塊

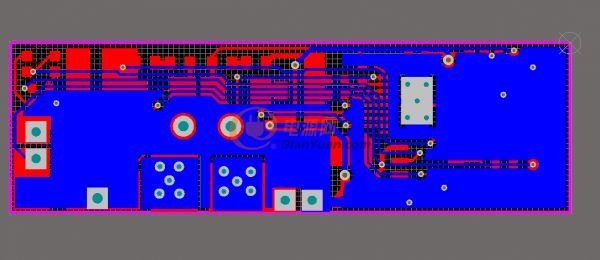

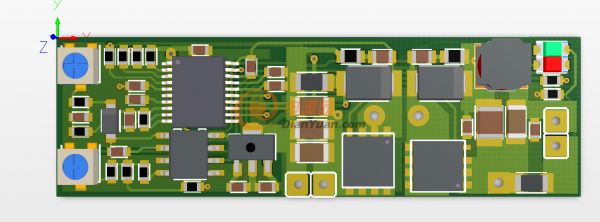

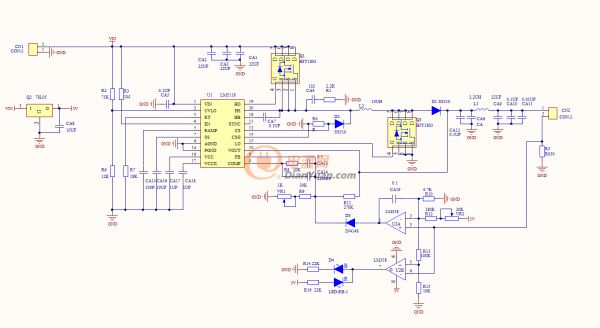

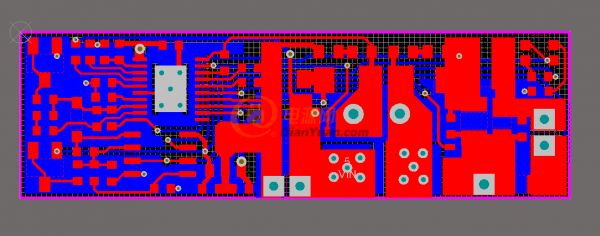

自己設計了一個LM5118升降壓恒壓恒流充電模塊，正在打板中，以前做過幾個版本效果不太理想，重新做了一個模塊版本的，期待效果，有不對的地方各位可以批評指正

全部回復(21)
正序查看
倒序查看
2021-03-08 08:53
期待后續的更新
0
回復
2021-03-08 22:48

輸入范圍9-30V，輸出設定12.65V1.1A，設計范圍電流控制效果比較滿意，紋波不知道算不算大，升壓模式大些幾百M(fèi)V，降壓模式幾十MV，溫度應該很正常，沒仔細測量，手摸功率管和電感，降壓模式有點點熱量，升壓模式溫度稍高，二極管溫度最高，第二是功率管，其次是電感，總








之算是完成了。

0
回復
2021-03-20 20:27
厲害！輸入300V左右，做降壓50V有推薦的芯片嗎？
0
回復
2021-03-20 20:31
@山區游擊隊
輸入范圍9-30V，輸出設定12.65V1.1A，設計范圍電流控制效果比較滿意，紋波不知道算不算大，升壓模式大些幾百M(fèi)V，降壓模式幾十MV，溫度應該很正常，沒仔細測量，手摸功率管和電感，降壓模式有點點熱量，升壓模式溫度稍高，二極管溫度最高，第二是功率管，其次是電感，總[圖片][圖片][圖片][圖片][圖片][圖片]之算是完成了。
拿去測試下可靠性，高低循環走一遍
0
回復
飛翔2004
LV.10
6
2021-03-22 17:13
@山區游擊隊
輸入范圍9-30V，輸出設定12.65V1.1A，設計范圍電流控制效果比較滿意，紋波不知道算不算大，升壓模式大些幾百M(fèi)V，降壓模式幾十MV，溫度應該很正常，沒仔細測量，手摸功率管和電感，降壓模式有點點熱量，升壓模式溫度稍高，二極管溫度最高，第二是功率管，其次是電感，總[圖片][圖片][圖片][圖片][圖片][圖片]之算是完成了。
升壓模式有的開關電源的頻率很高，布局布得好壞很關鍵。
0
回復
2021-03-23 11:32
最近想學這樣的電路自動升降壓電路，實現電瓶充電瓶，以往充不了，現在可以用在不同電瓶的電壓充不同的電瓶，可以調壓調流。適用廣
0
回復
www297743
LV.1
8
2021-03-23 15:26
感覺紋波控制的還行哈
0
回復
熒火
LV.4
9
2021-03-23 16:57
@山區游擊隊
輸入范圍9-30V，輸出設定12.65V1.1A，設計范圍電流控制效果比較滿意，紋波不知道算不算大，升壓模式大些幾百M(fèi)V，降壓模式幾十MV，溫度應該很正常，沒仔細測量，手摸功率管和電感，降壓模式有點點熱量，升壓模式溫度稍高，二極管溫度最高，第二是功率管，其次是電感，總[圖片][圖片][圖片][圖片][圖片][圖片]之算是完成了。
電壓可以達到70V嗎？想用在電動車上。
0
回復
k6666
LV.9
10
2021-03-24 14:54
@XHH9062
拿去測試下可靠性，高低循環走一遍
LM5118芯片不錯，支持超寬輸入電壓范圍，降壓和降壓—升壓雙模式
0
回復
2021-03-24 16:34
測一下動態響應如何。
0
回復
yujunice
LV.5
12
2021-03-24 17:10

是德的示波器，升壓、降壓模式紋波控制的很好??！

0
回復
442472221
LV.1
13
2021-03-25 11:00
@山區游擊隊
輸入范圍9-30V，輸出設定12.65V1.1A，設計范圍電流控制效果比較滿意，紋波不知道算不算大，升壓模式大些幾百M(fèi)V，降壓模式幾十MV，溫度應該很正常，沒仔細測量，手摸功率管和電感，降壓模式有點點熱量，升壓模式溫度稍高，二極管溫度最高，第二是功率管，其次是電感，總[圖片][圖片][圖片][圖片][圖片][圖片]之算是完成了。
WD5030可以做到 DC/DC  30V15A大電流降壓
0
回復
2021-03-25 11:25
@yujunice
是德的示波器，升壓、降壓模式紋波控制的很好啊！
升降壓轉換過程中，輸出電壓會不會波動?
0
回復
2021-03-26 15:12
@XHH9062
拿去測試下可靠性，高低循環走一遍
我用最低和最高測試基本沒什么問題，電流全范圍控制的很好，可靠性就是看器件了，測試中輸出陶瓷濾波電容曾經試過短路，淘寶的器件可靠性還是擔心
0
回復
2021-03-26 15:15
@lihui710884923
升降壓轉換過程中，輸出電壓會不會波動?
輸出電壓在全范圍升降壓都是基本紋絲不動，非常穩定。
0
回復
2021-03-26 15:21
@www297743
感覺紋波控制的還行哈
感覺升壓模式紋波大了些，可能濾波電容還要再調整一下，我發現不同內阻的功率管，紋波不盡相同，效率也不太相同，功率管我現在改用兩個AON7752并聯，效果很好，效率較高，管子溫升很低，現在二極管的溫度高些，電感次之，功率管溫度最低了
0
回復
iszjt
LV.5
18
2021-04-01 11:47
同時把儲能電容提高一些，超大功率浮地高邊驅動都獨立供電了。
0
回復
1260086278
LV.2
19
2021-04-01 13:36
這顆芯片挺牛的，樓主能用的上是德的示波器有錢人呀！
0
回復
442472221
LV.1
20
2021-04-29 09:06
@電源DIY_無風無雨
厲害！輸入300V左右，做降壓50V有推薦的芯片嗎？

有，加v:442472221

0
回復
灰衣人
LV.1
21
2021-11-26 13:34

能發下原理圖嗎？謝謝
