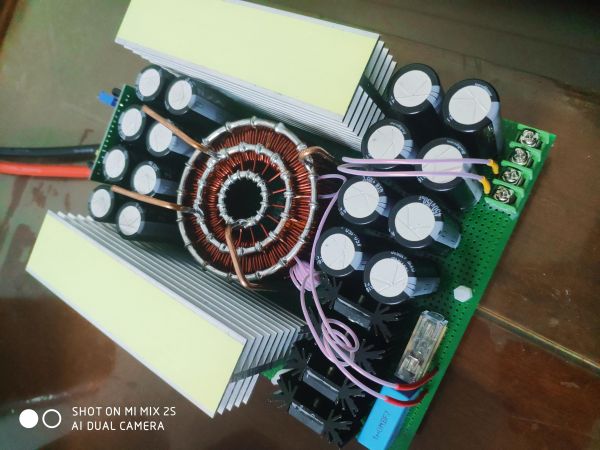

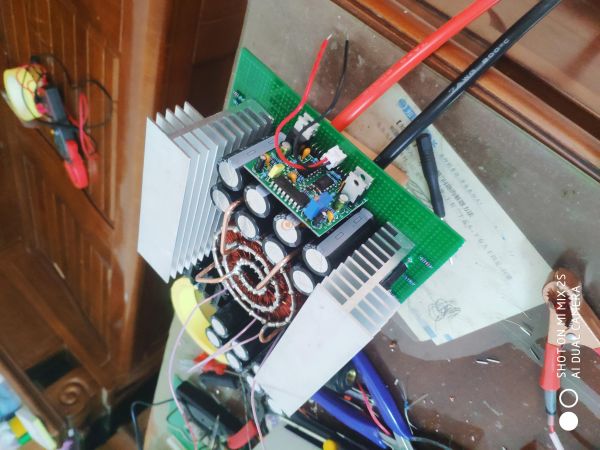

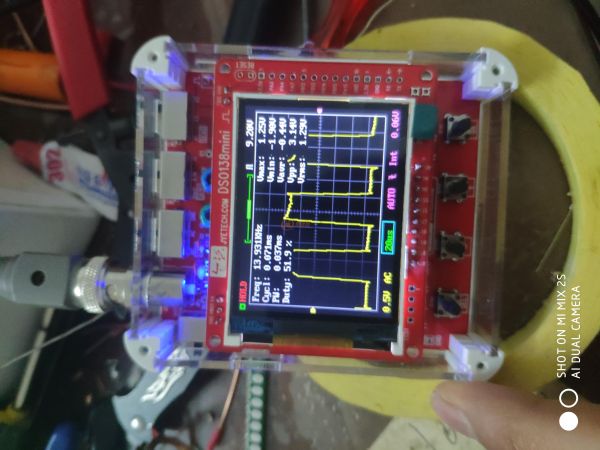

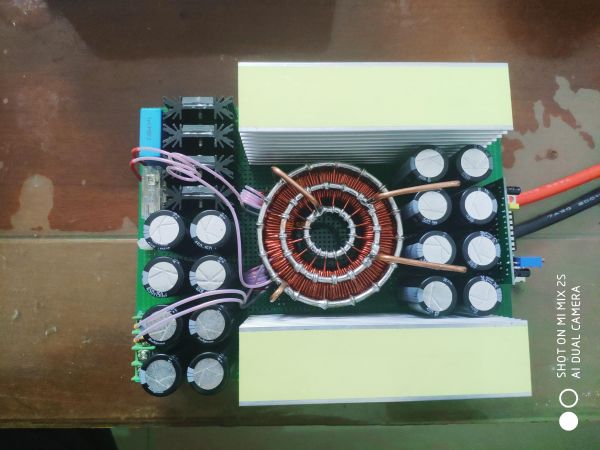

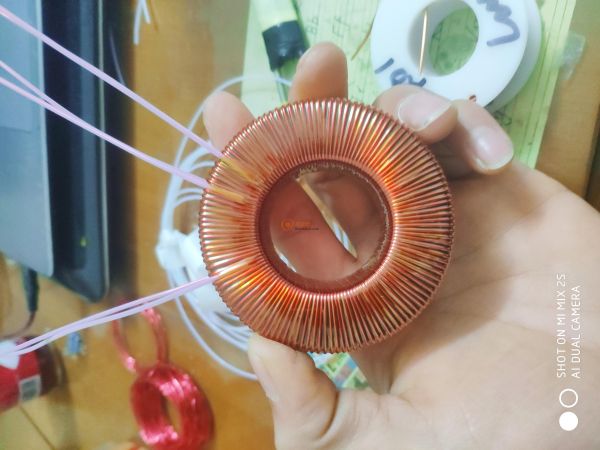

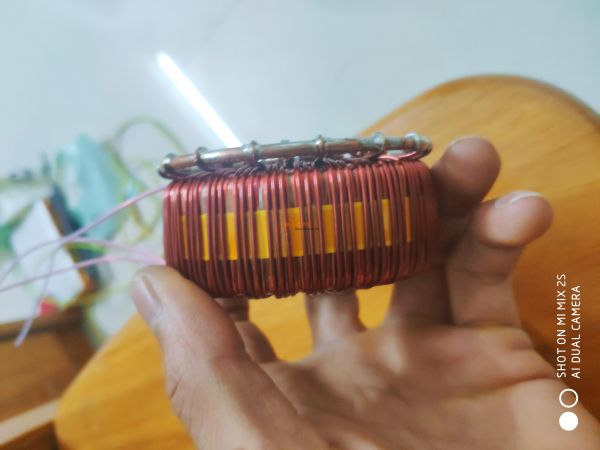

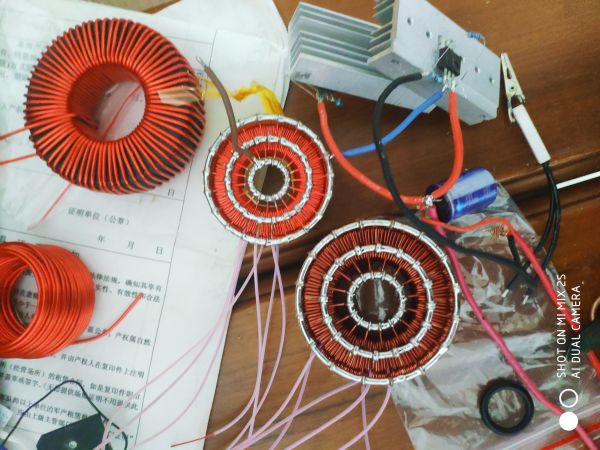

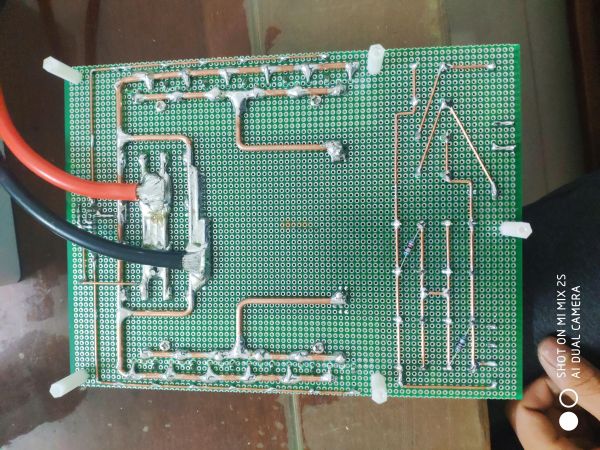

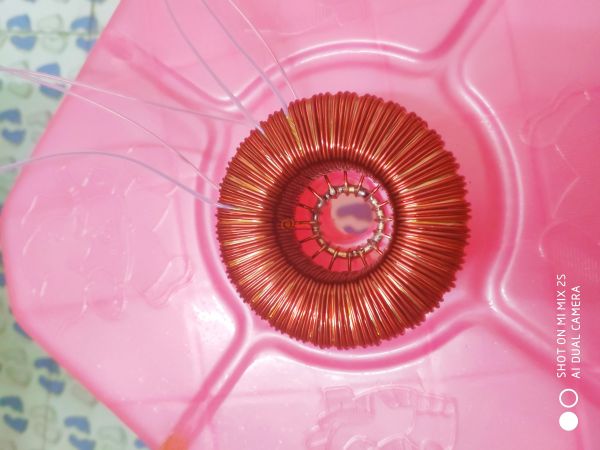

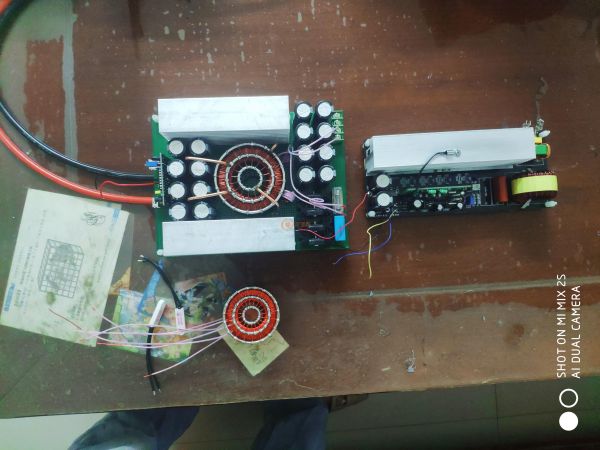

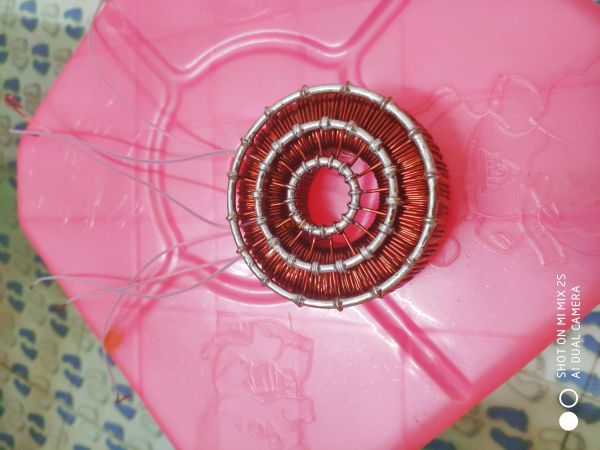

假期在家自己做了一個12v逆變前級，小弟業余愛好一個，非專業人士。就是有個問題，我拆過很多逆變器，里面的逆變前級都是有mos管的尖峰吸收電路的，自己做的沒有設計有，也沒有圖紙，聽很多人說那個要不要都得，但是我覺得設計它出來肯定有它的用處對吧，我想請問下論壇的大神師傅們，我這個逆變前級還有很多不足之處，因?yàn)椴皇菍I(yè)人士，理論知識實在薄淺。64非晶自己繞的變壓器，馬馬虎虎吧，12v輸入，14khz頻率驅動，空載電流0.22安，接上正弦波后級，帶了一個1000瓦的取暖器，裸板測試了一分多鐘，手摸散熱片無溫度上升。測輸入電流達到105安，前級變壓器初級1.0線16組3+3，次級0.8線主輸出105T加5T副供電，我目前用的正常，下面波形圖是管子2-3腳的波形，N溝道的MOS管，廢話不說多，上圖給大神們看看，請大家多給意見，小弟感激不盡！
