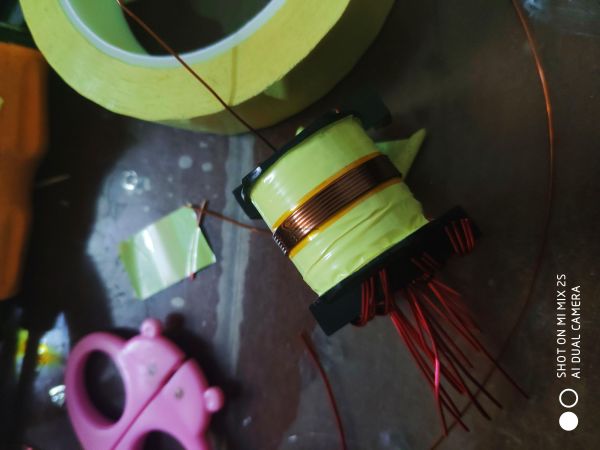

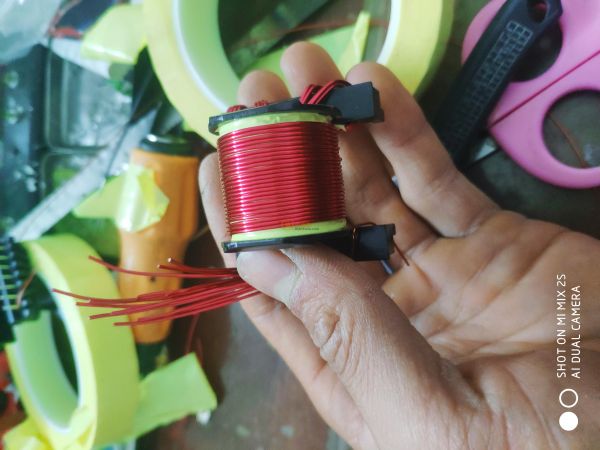

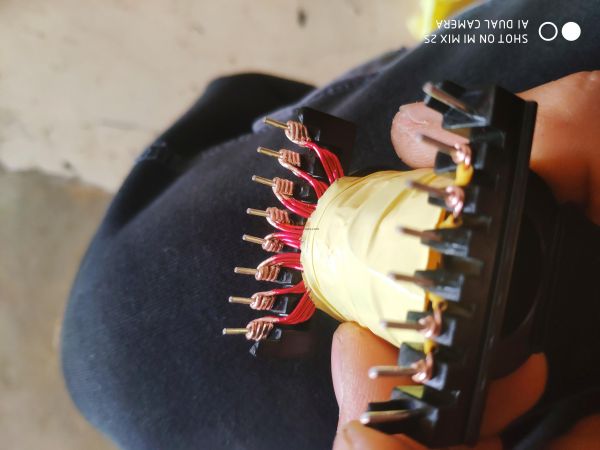

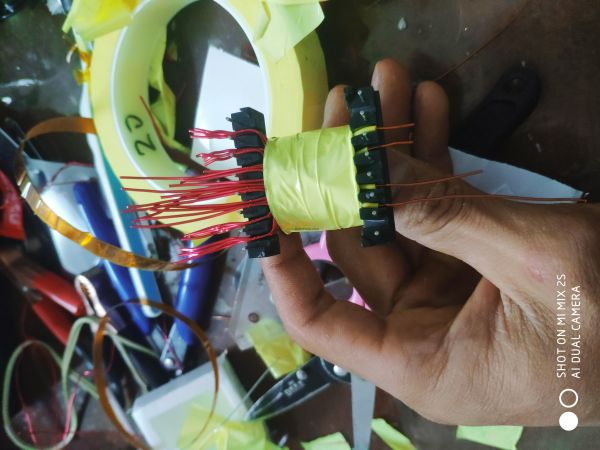

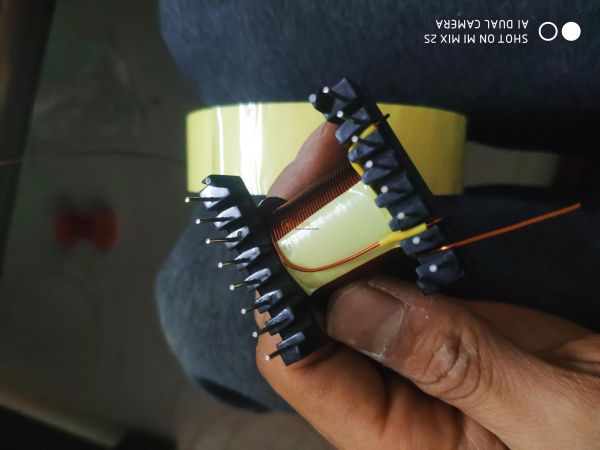

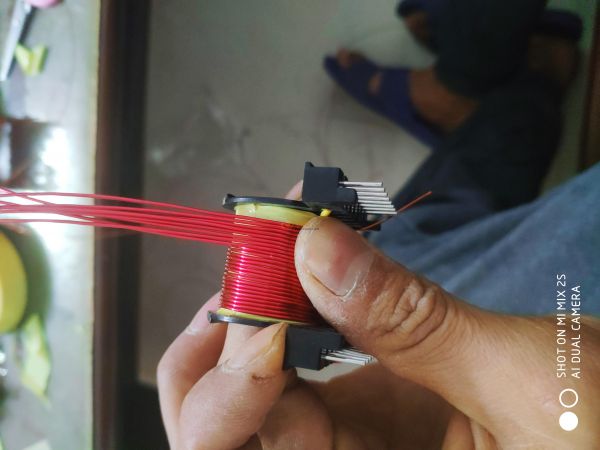

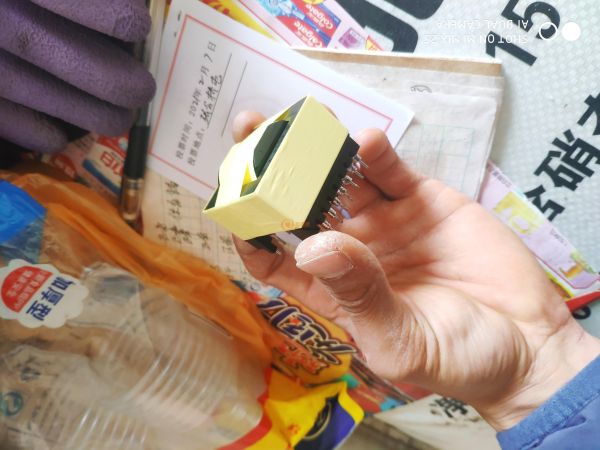

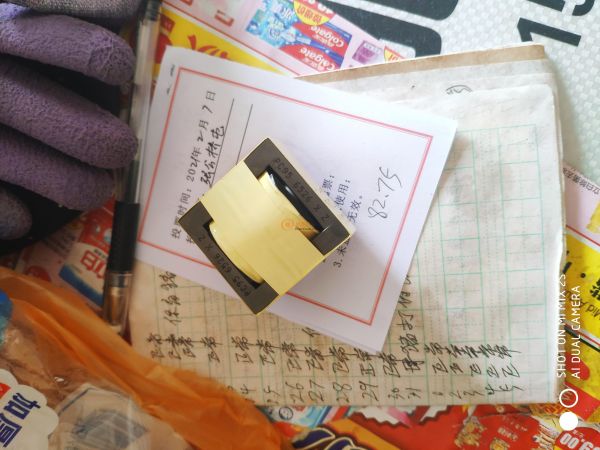

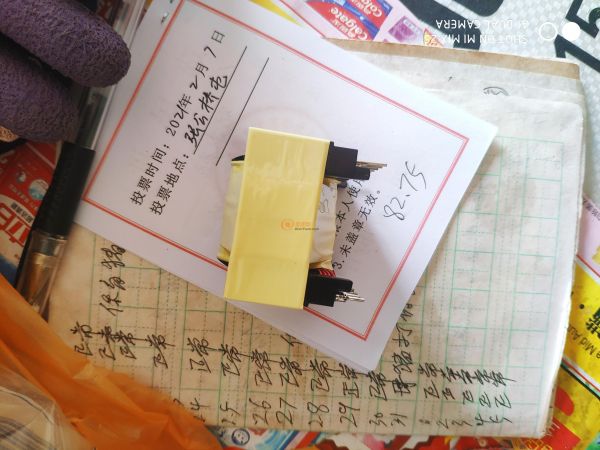

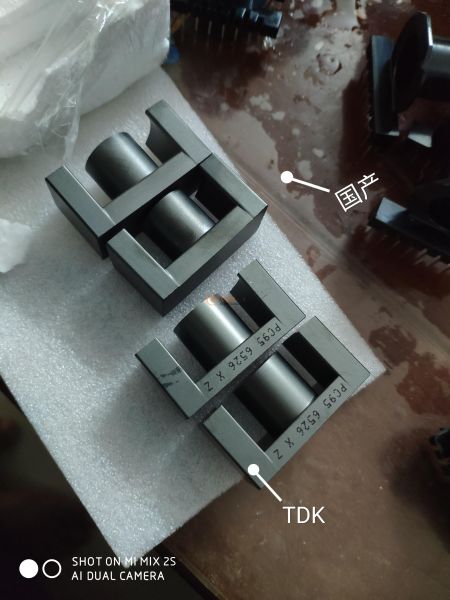

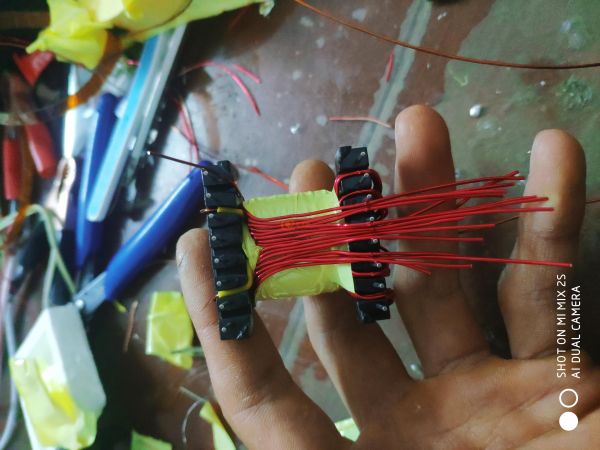

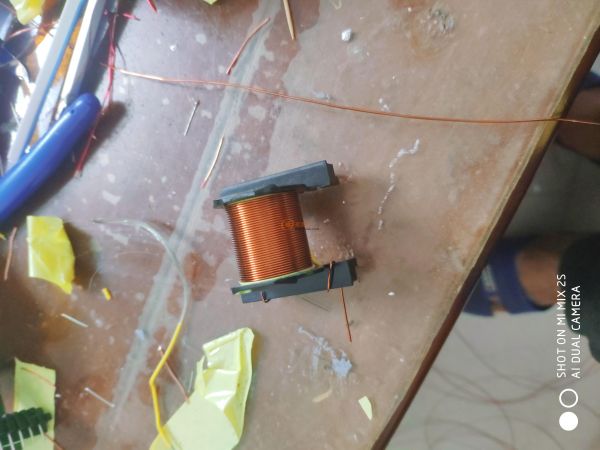

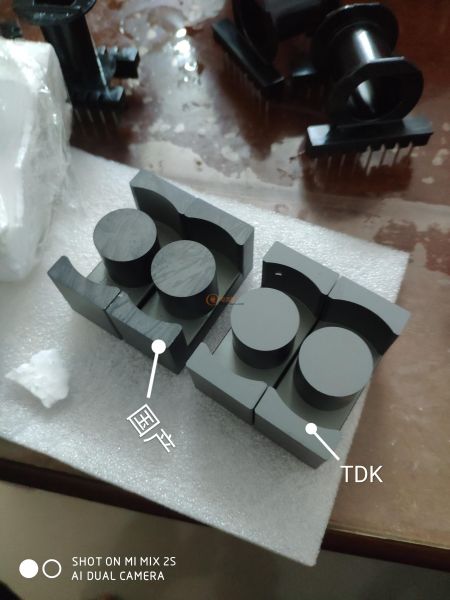

也是假期有時間，宅在家做了一個非晶變壓器和一個鐵氧體變壓器，想知道這兩種材料做高頻變壓器的優缺點。先說鐵氧體吧，我在某寶買的，據說是小日本TDK進口磁芯，PC95材質，EC4220,同事也購買了一副國產EC4220,材質不清楚，因?yàn)榧依镏挥幸粋€(gè)12V電池，只能做12V的逆變用了。廢話不多說，骨架先用0.65的漆包線干上100T，每成繞滿都會包一層瑪拉膠帶，骨架先繞了100T做輸出次級，因?yàn)闆]有銅帶，所以我用了8根0.8的漆包線并繞初級3圈，然后抽頭，再繼續用8根0.8的漆包線繞3圈，就得到了初級3+3，次級100T，繞好初級后，用0.65的漆包線繞了7圈，做個副繞組，然后裝上據說是TDK的磁芯，用膠帶包緊，上機測試，我沒有專門測試變壓器的前級，我用了一臺高頻魚機，把變壓器拆了，換上我的變壓器，4對75n75管做推挽的，最佳狀態是頻率35khz，空載電流0.18安，然后我又調到了50khz，空載電流達到了0.35安，管子2-3腳的波形開始變形，但是無尖峰，反復調了很多頻率，最終35khz的時候，空載電流最小，但我發現頻率越低，波形越好

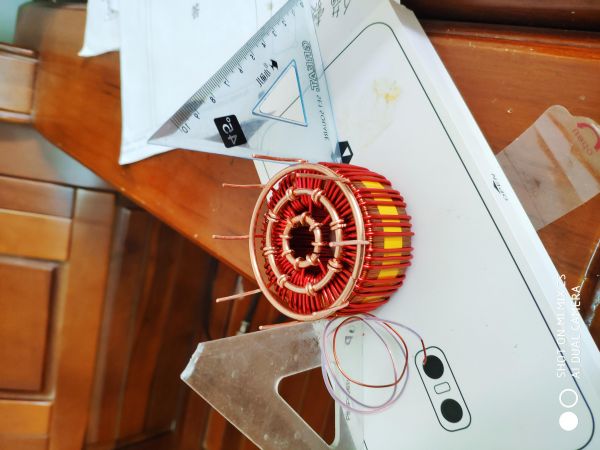

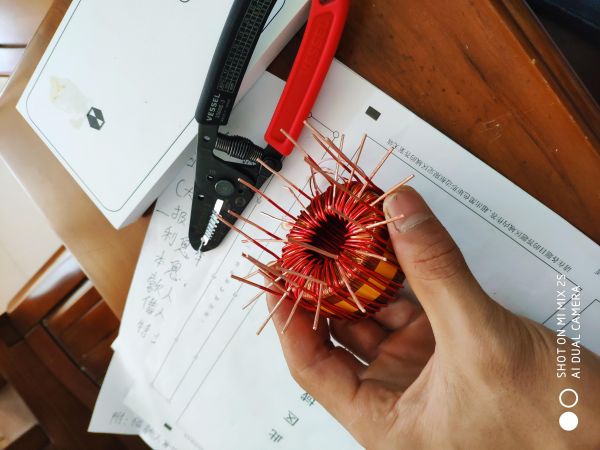

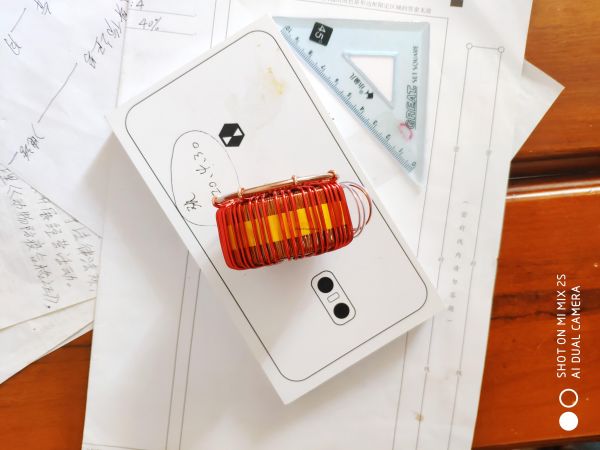

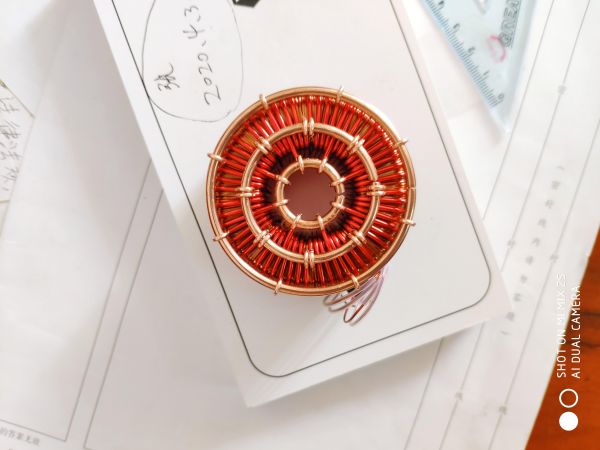

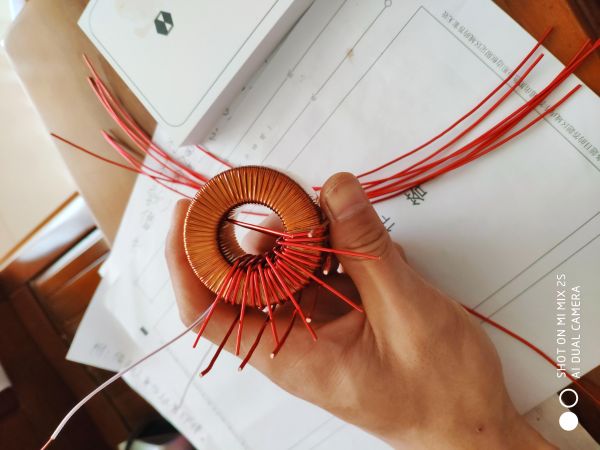

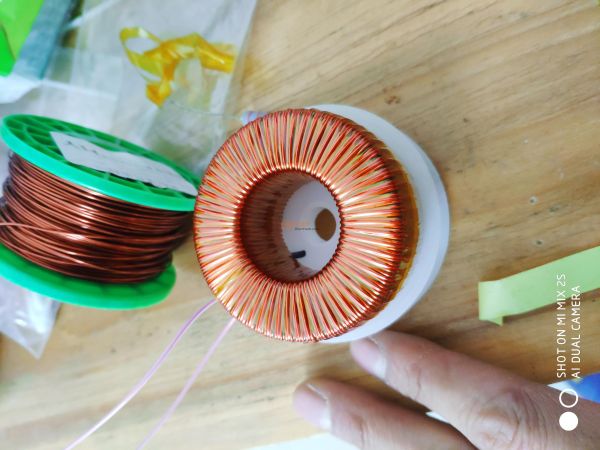

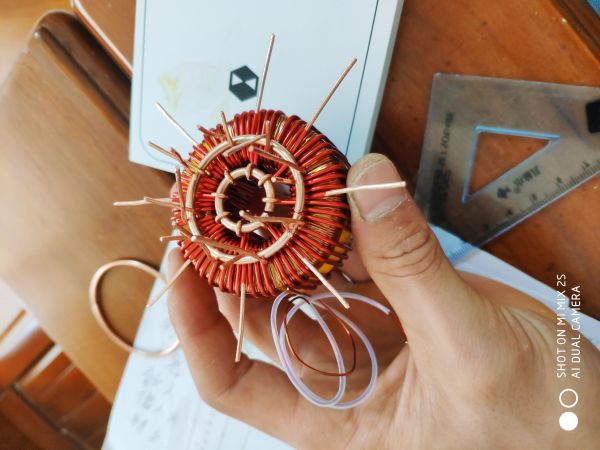

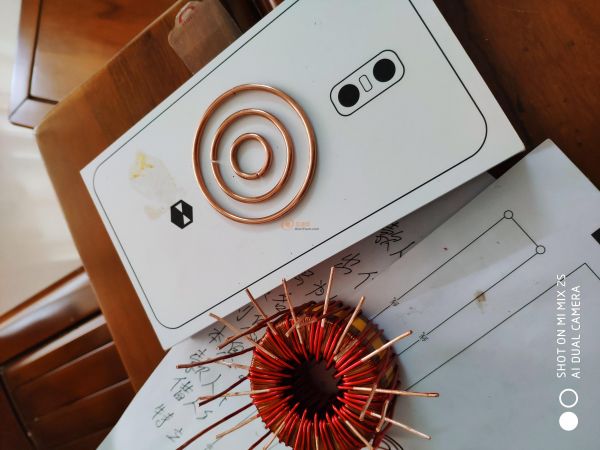

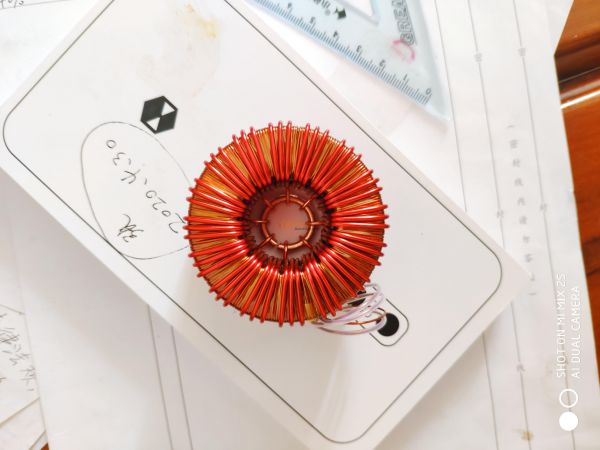

  下面說說非晶變壓器吧，50直徑的非晶環，我用了0.62的漆包線，繞了100T，初級我用了1.3的漆包線，做了8組3+3初級，也就是相當于8線并繞吧，上機測試也是正常，但是頻率不能高于25khz，不然波形失真嚴重，管子熱，頻率低于8khz變壓器開始有呼嘯聲，空載電流始終在0.2安到0.4安之間，然后選擇了17khz的頻率，空載電流0.22安，因?yàn)椴欢趺礈y(cè)試變壓器最佳頻率，都是以前那種機友教我的，說調到空載電流最小的時候就可以了。

按道理說，非晶環高頻轉換率高，而且體積小，能量密度大，為什么大多數設備上都看不到非晶變壓器的身影呢，我想這也是有原因的，難道就是因?yàn)榉蔷Лh(huán)的繞線工藝麻煩，不適合批量生產嗎？鐵氧體因?yàn)橛泄羌埽@線相對簡單，而且頻率范圍廣，只是這些原因嗎？
