干活，確實不錯，值得擁有

坐等PCB板子。

哈哈，以前用C51做過萬年歷，期待樓主的大作

樓主后續分享？

我有stm32開發板，就差代碼了

這個萬年歷時間自動校對嗎

期待顯示界面的大作

結合自身能力以及需求后決定萬年歷需要支持但不限于以下功能：

1、溫濕度測量

2、時間日期以及農歷顯示

3、可進行亮度控制

4、帶有音樂的整點報時以及來電提醒

和網絡連接，實現自動校時

DHT11，和北京時間，通過8266訪問實現校時

輸入是供電嗎，采用充電器的5v供電

如何再加一片ESP8266聯網獲取時間和天氣就更有可玩性了，STM32進行功耗管理

板子馬上就回來了

對各個功能模塊分析

可以實現

開題已經加入8266模塊實現網絡校時

今天繼續分享

一、單片機模塊

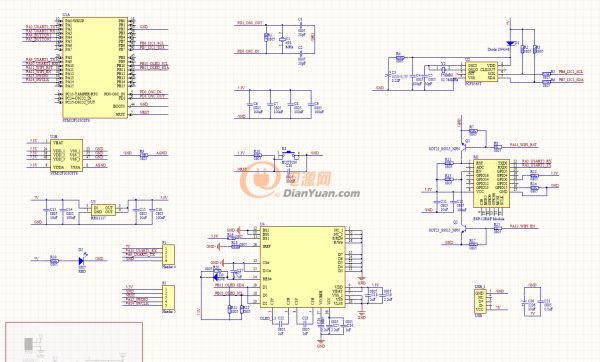

單片機的最小系統電路如下

單片機采用目前漲價最厲害的STM32F103C8T6. 正品在60元RMB

復位電路，晶振電路，單片機就不一一說明了

二、實時時鐘模塊

1.實時時鐘芯片采用PCF8563,簡單介紹

大工作電壓范圍1.0-5.5V;

低休眠電流典型值為0.25A（VDD=3.0V，Tamb=25）;

400KHz的I2C，總線接口VDD=1.85.5V時;

可編程時鐘輸出頻率為32.768KHz1024Hz32Hz1Hz;

報警和定時器;

內部集成的振蕩器電容、片內電源復位功能、掉電檢測器;

I2C總線從地址讀0A3H，寫0A2H;

開漏中斷引腳

電路如下

2.注意的地方，PCF8563實時時鐘高精度調整方法

就是芯片第一腳的晶振匹配電容在15pF～21pF之間調整（相對于5ppm精度的32768Hz晶振），15pF電容時時鐘頻率略偏高，21pF電容時時鐘頻率略偏低。

方法：.設置PCF8563時鐘輸出有效（CLKOUT），通過微調C5達到輸出頻率為32.768KHz。

給樓主點贊，樓主你這個萬年歷其實可以擴展出很多功能，比如再充分利用下WiFi芯片去控制連有WiFi的設備，溫濕度遠程顯示（比如顯示在手機上，畢竟WiFi芯片能聯網）

可以，遠程控制沒問題，有個類似的APP就最好了

采用彩屏設計出來效果不錯的

你自己DIY個，例程網上好像有吧

萬年歷的開發程序樓主到時候分享下，學習學習。

期待看到PCB,這些元件都是自己可以貼的嗎?還是要找外面機構來做.

我自己手工焊接的

萬年歷網上太多例程了
