拆一個公牛魔方充電頭

公牛的排插做的不錯，手上有個公牛魔方充電器就想拆開看看里面用料怎么樣，不多說直接進入主題，這個魔方充電頭外殼使用的是卡扣設計拆解有一定難度我這里也算的上是暴利拆解

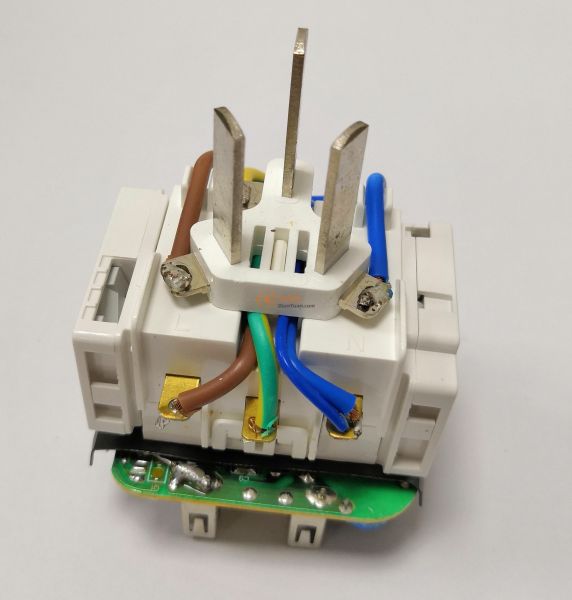

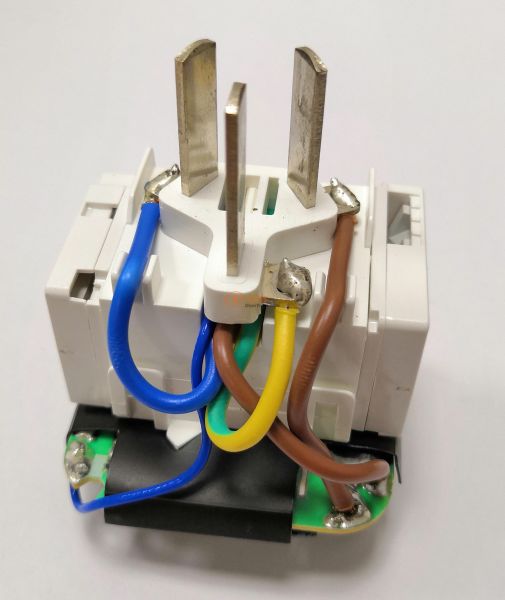

三個插頭磁鐵驗證過是純銅的

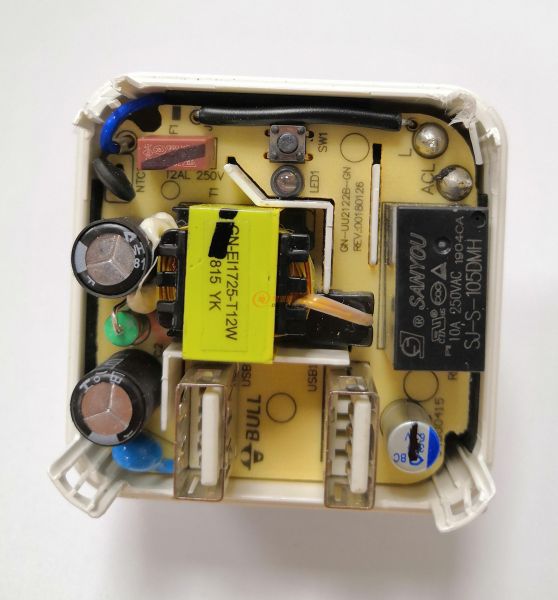

5V2.4A也就是12W的功率，220V進來串了一個保險絲沒有EMI電路直接到主芯片和變壓器（EE16加厚）輸出6.3V330uf固態電解

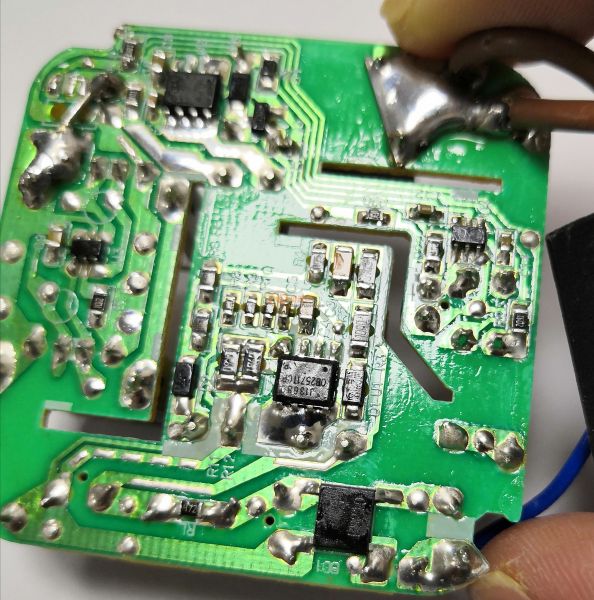

電源管理芯片用的是OB2471TCP,左上角這里還有一個MOS管被我拆掉了，這個魔方充電頭頂部有個開關可以關斷USB這里和我想象的不一樣，他這個按鍵控制電路也是由充電頭供電所以充電頭僅僅是斷開USB供電

同步整流芯片OB2005VCP

全部回復(15)
正序查看
倒序查看
2021-03-25 17:53
用了三防漆，質量還是不錯的，畢竟價格在哪里！
0
回復
daichao
LV.4
3
2021-04-01 15:27
這個插頭是不是充電比較慢？
0
回復
2021-04-01 15:29
@左邊是海720
用了三防漆，質量還是不錯的，畢竟價格在哪里！
用三相插頭的充電器真的很少見，果然是做排插出身的
0
回復
harrybin
LV.3
5
2021-04-01 17:00

做工挺好的，就是這個焊接技術很人工啊，這么小的變壓器，功率不大啊。

0
回復
2021-04-02 15:02
@harrybin
做工挺好的，就是這個焊接技術很人工啊，這么小的變壓器，功率不大啊。
功率也就12W沒有快充功能，對于EE16加厚沒壓力
0
回復
2021-04-05 14:34
@沉沒成本
功率也就12W沒有快充功能，對于EE16加厚沒壓力

同意。

0
回復
飛翔2004
LV.10
8
2021-04-09 12:58
@左邊是海720
用了三防漆，質量還是不錯的，畢竟價格在哪里！
公牛的插座看上去材料貨真價實啊，一般什么樣的應用環境電源要刷三防漆？一般的電源應用都沒刷。
0
回復
2021-04-09 19:17
僅能用來給USB口充電嗎，更期待下次拆個WiFi控制開關哦
0
回復
2021-04-10 16:17
@快樂的小天使
僅能用來給USB口充電嗎，更期待下次拆個WiFi控制開關哦[圖片]
這個充電頭5V2.4A輸出沒有快充功能，本想改下但主芯片用的是原邊反饋，協議芯片沒法控制
0
回復
XHH9062
LV.9
11
2021-04-12 23:50
@沉沒成本
這個充電頭5V2.4A輸出沒有快充功能，本想改下但主芯片用的是原邊反饋，協議芯片沒法控制

找個協議芯片，DIY一下插座才行

0
回復
2021-04-14 11:24
@XHH9062
找個協議芯片，DIY一下插座才行

做工還是挺好的，拓?fù)浣Y(jié)構是反激+同步整流？

0
回復
lkings
LV.6
13
2021-04-16 22:01
大牌子，還是很不錯的。
0
回復
魯珀特
LV.4
14
2021-04-20 12:49

魔方充電頭頂部有個開關可以關斷USB，這個開關是純機械式的還是一個IO開關？

0
回復
2021-04-20 14:14
@魯珀特
魔方充電頭頂部有個開關可以關斷USB，這個開關是純機械式的還是一個IO開關？
這個開關是一個六腳IC和輕觸開關組成只能關斷USB輸出開關電源會持續工作，這個開關自身也要電源供電所以意義不大
0
回復
2021-04-22 22:58

大品牌的工藝挺好的，性能也不錯

0
回復
