最開始發現仿真模型出現問題時，找到問題存在于死區時間大于PWM波的控制周期，于是將死區模塊設置為Off delay，但是當死區模塊設置為Off delay時，未改變Simple Time，無論輸入為什么，輸出都是高電平，導致仿真出錯，所以只要去掉死區模塊即可。圖1為設置Off delay時死區模塊輸入與輸出的對比。圖2為去掉死區模塊后得到測量得的仿真波形。

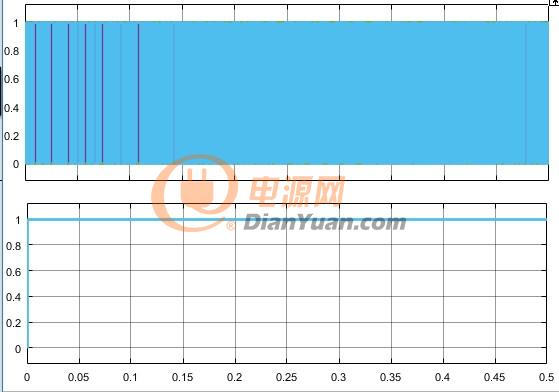

  圖1設置Off delay時死區模塊輸入與輸出的對比

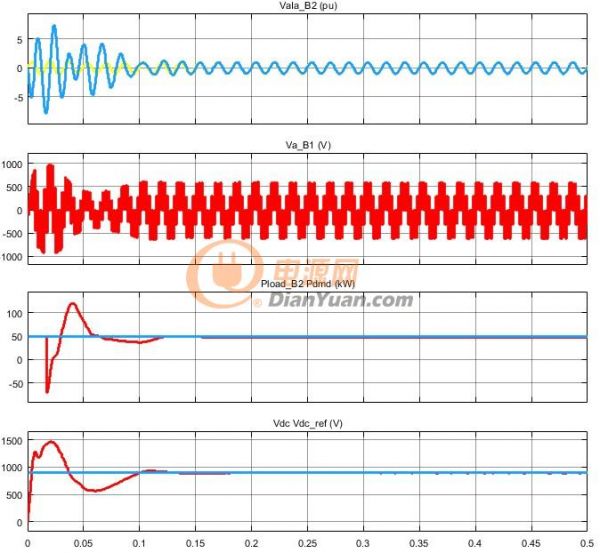

  圖2 去掉死區模塊后得到測量得的仿真波形

• 2) 參數設計

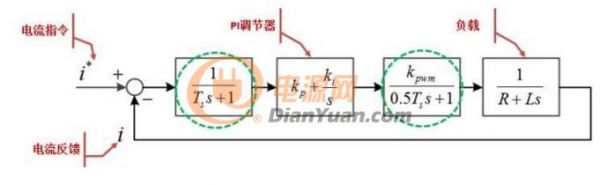

電流環采集逆變器輸出負載上的電流信號，與電流給定值進行比較，通過計算（PI調節器）得到輸出電壓。輸出電壓經過PWM模塊的調制，輸出PWM信號作用到逆變器上。逆變器響應PWM信號，輸出電壓作用到負載上。

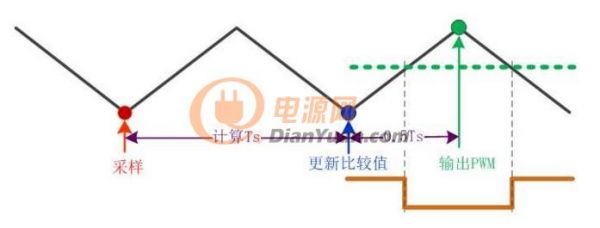

在上圖中，CPU在紅色點處進入中斷，讀取了電流反饋值，然后進行PI調節器的計算，得到輸出電壓（或者三角波比較值）。但是輸出電壓不是立即作用出去的，通常會等到三角波回到0計數點，才會將比較值輸出。這樣就造成了采樣和計算的延時，也就是第一個綠色虛框中的一階延時Ts。輸出的比較值和三角波進行比較，產生PWM信號，上圖中的橘黃色線。調制特點決定了還有0.5Ts的延時，也就是第二個綠色虛框中的分母部分。

Kpwm系數和很多因素有關，比如park變換矩陣、調制方式、系統標幺值選取等等。也就是逆變器輸出的電壓（單位V）和PI調節器輸出的變量之間的比例關系。這個值沒有一個確定的數值，每個人的計算習慣不一樣，該值會完全不一樣。

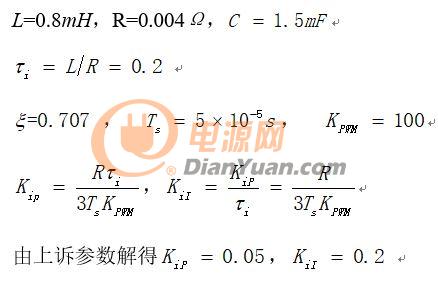

仿真參數：

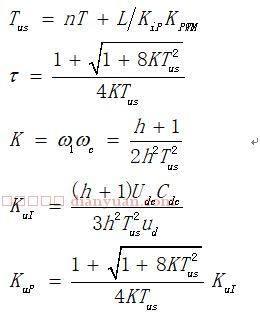

電壓外環參數設計如下：

電壓外環參數設計還未徹底明白，此處取仿真范例的PI值，KuP=0.01，KuI=3

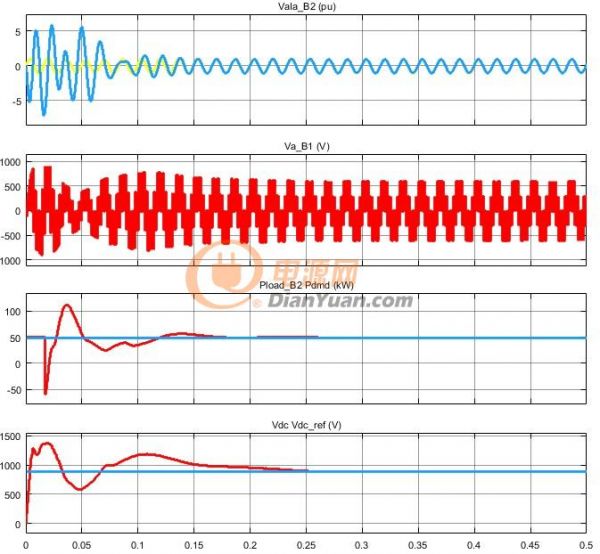

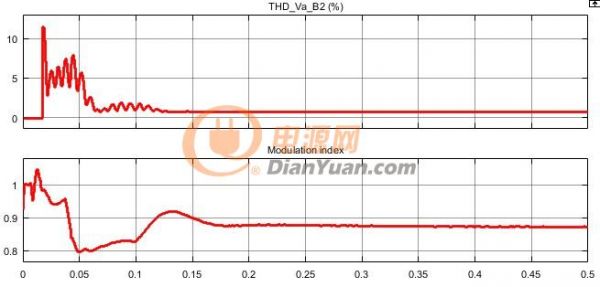

改變電流內環參數測得的各項仿真波形如下：
