輸入28V
輸出48V
功率2000W
開關(guān)頻率選了100K
Matlab仿真時，遇到了一個很大的問題。
串聯(lián)在變壓器原邊的諧振電感計算出來是一個很小的值。
仿真時，電感取個0.2uH,輸出還能到2000W。

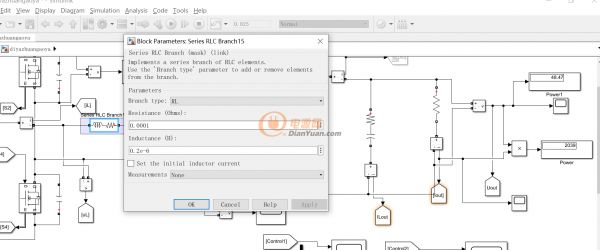

但是實際上，高頻變壓器原邊漏感沒有這么小的啊。 然后我仿真取10uH之后，輸出就爆跌了，輸出功率變成幾瓦。如下圖所示：
有大佬知道這是什么原因嗎？
就算不考慮軟開關(guān)，變壓器原邊漏感稍微一大，功率完成傳輸不過去的
原因是什么啊？ 這個壓縮包是我的仿真，有大佬幫忙看看嗎？
別人原理圖都畫完了，我理論還沒搞明白呢。急
