SG3525推挽輸出變壓器二次側波形失真

各位大佬，本人剛接觸開關電源。電壓從15V升到2200V左右，二次側負載是1.8MΩ的電阻模擬，然后接了一個10K的采樣電阻。這邊一次側的波形是方波，為什么到二次側波形就失真了，有解決的辦法嗎？示波器的圖像如下。

全部回復(3)
正序查看
倒序查看
2021-04-10 16:24

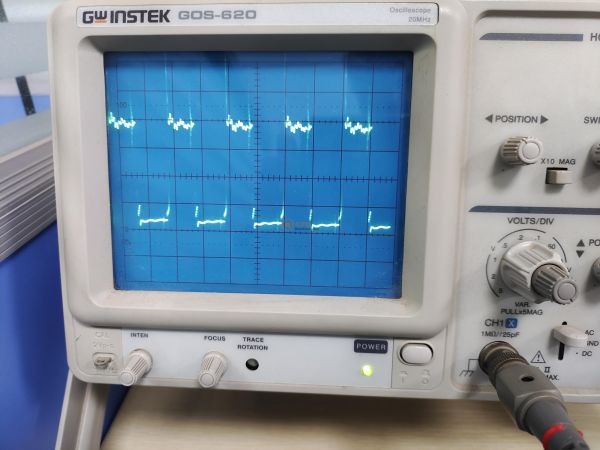

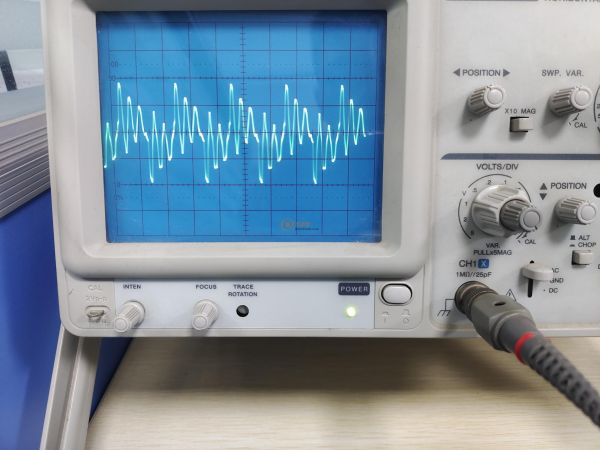

芯片設置的頻率大概在30kHZ左右，二次側負載是1.8MΩ的電阻模擬，然后接了一個10K的采樣電阻。方波是通過三極管的波形，兩側都測了，如下圖。雜波是采樣電阻的波形。希望大佬能幫新人出出辦法
0
回復
2021-04-18 12:30
一是變壓器纏的不好，二是輸出接一個高壓電容102.波形回改善好多
0
回復
2021-04-20 10:59
@ZH電子達人
一是變壓器纏的不好，二是輸出接一個高壓電容102.波形回改善好多
好的，這邊這幾天采用降低Q值    波形開始有了改善，這邊輸出側是并一個電容吧？
