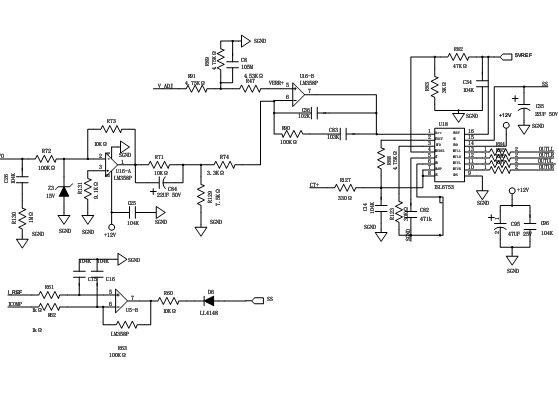

以下為電路圖. 2350971222765240.pdf

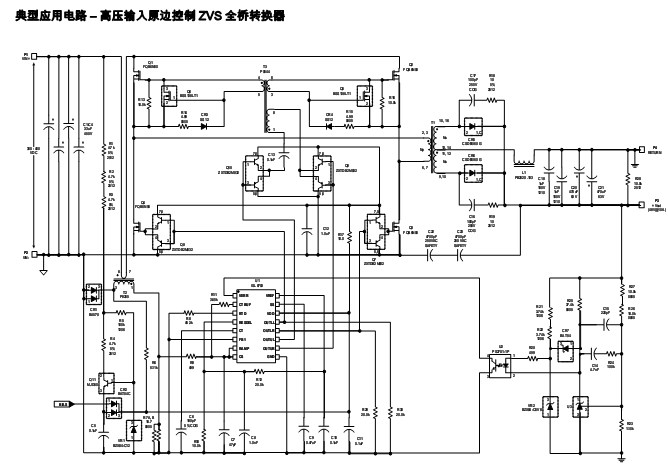

典型電路為:
ISL3753控制全橋空載輕載時,驅動不正常.調試了一個月

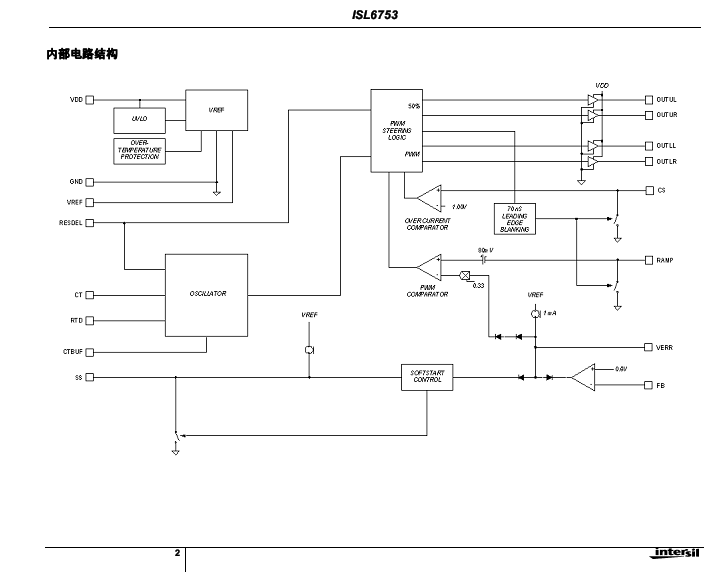

新開發一款48V/50A整流器,DC/DC采用INTERSIL出品的ISL6753,電路圖如附件,標準電路為光耦配合431反饋,由于我們電壓可調,以及電源采用副邊共地,使用358運放反饋.改變PID零極點以及增益,無改善.用運放直接接芯片反饋端,驅動出現不規則的脈寬,開關頻率為85K,出現1us脈寬.相隔不同周期出現;當加一級光耦,出現間隙振蕩.內部邏輯圖如下:
以下為電路圖. 2350971222765240.pdf
典型電路為:
以下為電路圖. 2350971222765240.pdf
典型電路為:
全部回復(12)
正序查看
倒序查看
當前電路,輸出為-48V、50A
