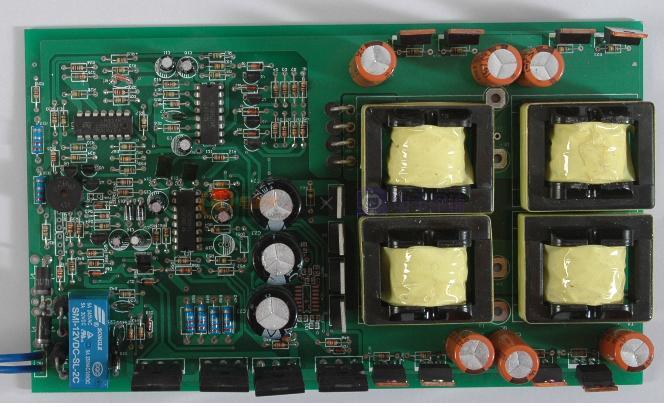

逆變器,1000W.采用4 個EC40加8個場管作為前級驅動.后級采用IRF360做成橋式電路輸出,過壓過流,高低壓保護是最基本保護方式.對于電路上的設計,我個人認為,除有好的電路原理外,最重要的還是采用怎樣的電路結構.同一張圖,不同的結構,出來的確產品往往差別很大.如下圖:

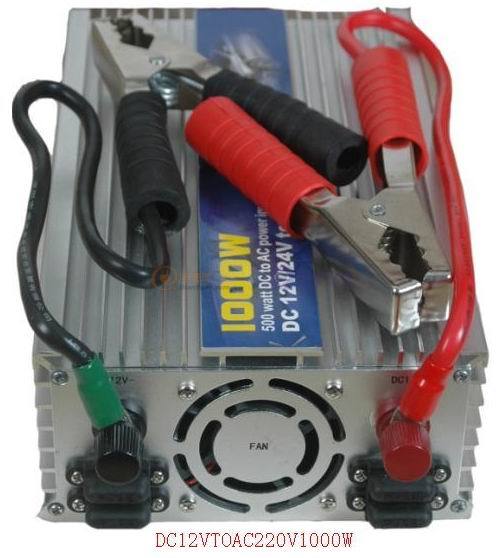

合理的內部設計,能使電源電壓輸出極為穩定.但還必需配合好的散熱.

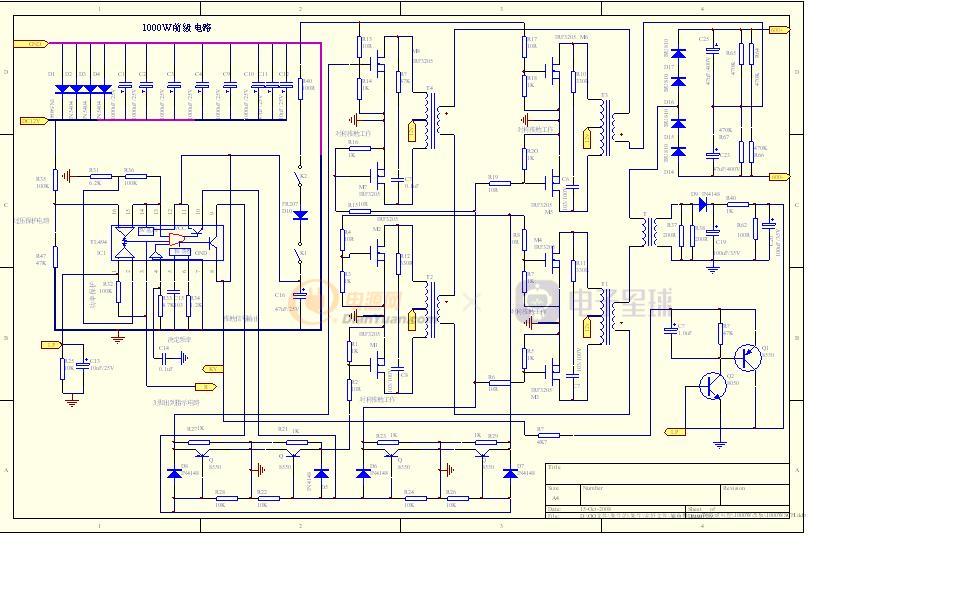

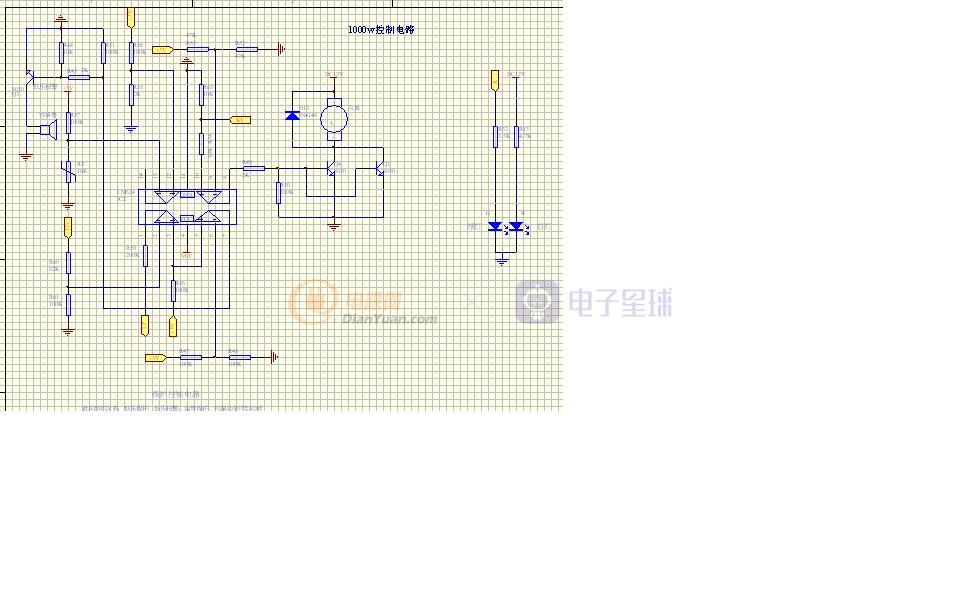

電路原理圖:(改進型)


  在使用逆變器過程中,往往出問題是在電池快沒電的情況下,這只要是逆變器沒計有輸出電壓的上下限,因為電池電壓低時,輸出級得到的直流電壓也低了,因此場管得不到飽和導通,發熱過大而壞.所以給逆變器設計一個好的輸出電壓上下限是很重要的.
有很多使用過逆變器的朋友,都知12V的大電容比較熱.這個只要是因為前級電路處于開關下工作,變壓器自感生產很高的尖峰電壓,如果不采用合適的方法處理,哪電容發熱,壞就常見了.
做一款逆變器,會使用變壓器,場管,橋變換電路是最基本與最簡單的,逆變器真正精華還是在電路布局,保護電路上.真正做到一款理想的逆變器,不是容易的事情呵!親手開發的逆變器可能有40款了,新出的肯定要比以前的機要好,但用起來就感覺沒有自己想像的好.因為只有這款新產品開了出來了,我才會感覺到下一款的產品如何改進.
在這里不多說了,如果要詳細了解逆變器方面的,可以到電源網我的個人空間上看看.
