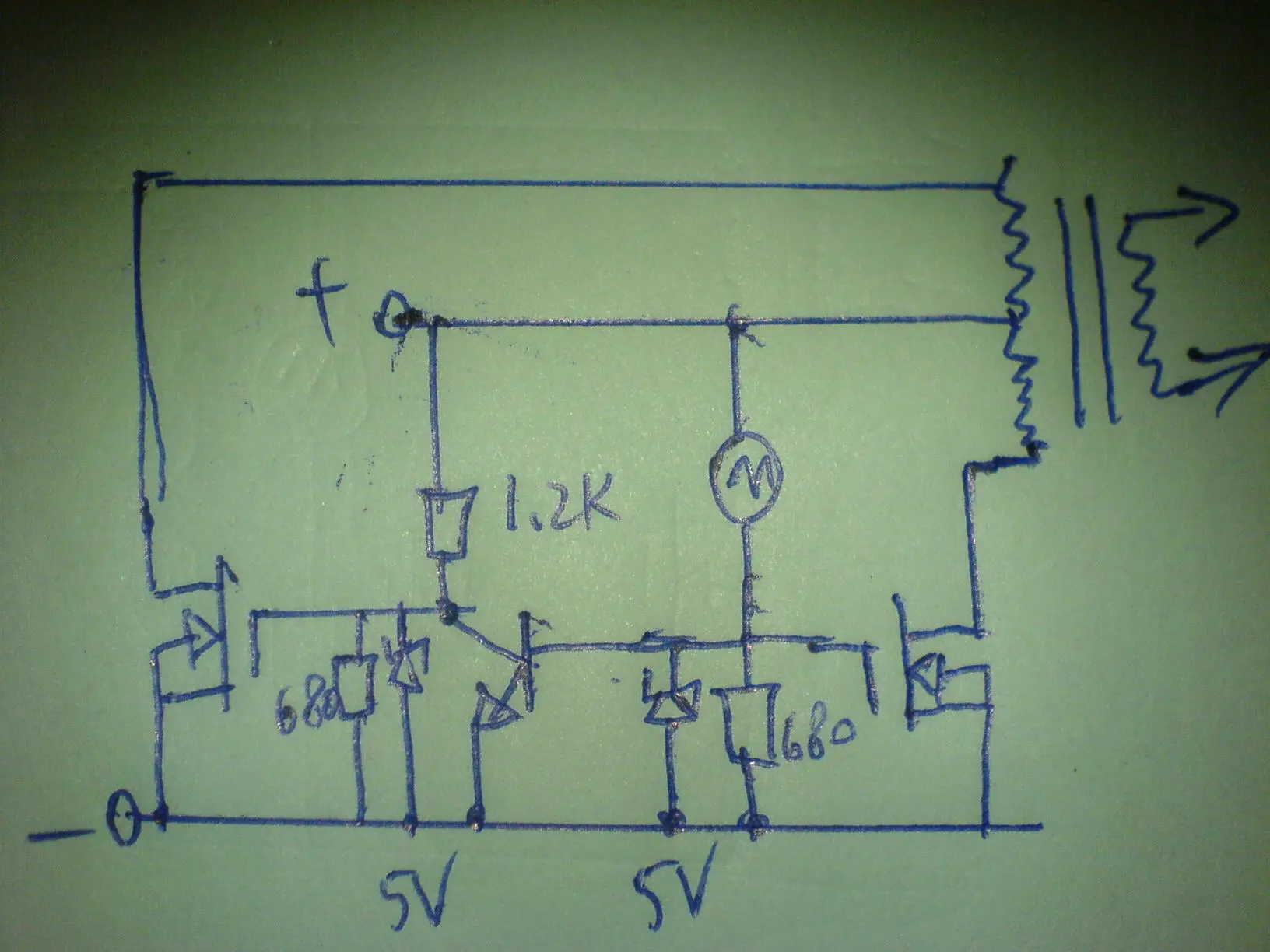

再看看這個~~500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2672261224273218.jpg');}" onmousewheel="return imgzoom(this);">

不知道波形會怎么樣,期待發現

連白金機都不如,白金機可以調到諧振.這個有刷電機的轉速穩定嗎?電刷磨損后怎么樣?變壓器工作在多少頻率上?能和這個電機產生的諧波匹配嗎?這個思維簡直是狗屁不如!
哪個5v的穩壓管是怎么思維出來的?后面的場效應管是你自己設計制造的?這個5v推動電壓能成功嗎?
沒有文化!去上幼兒園去吧!

5v 能驅動MOS管????

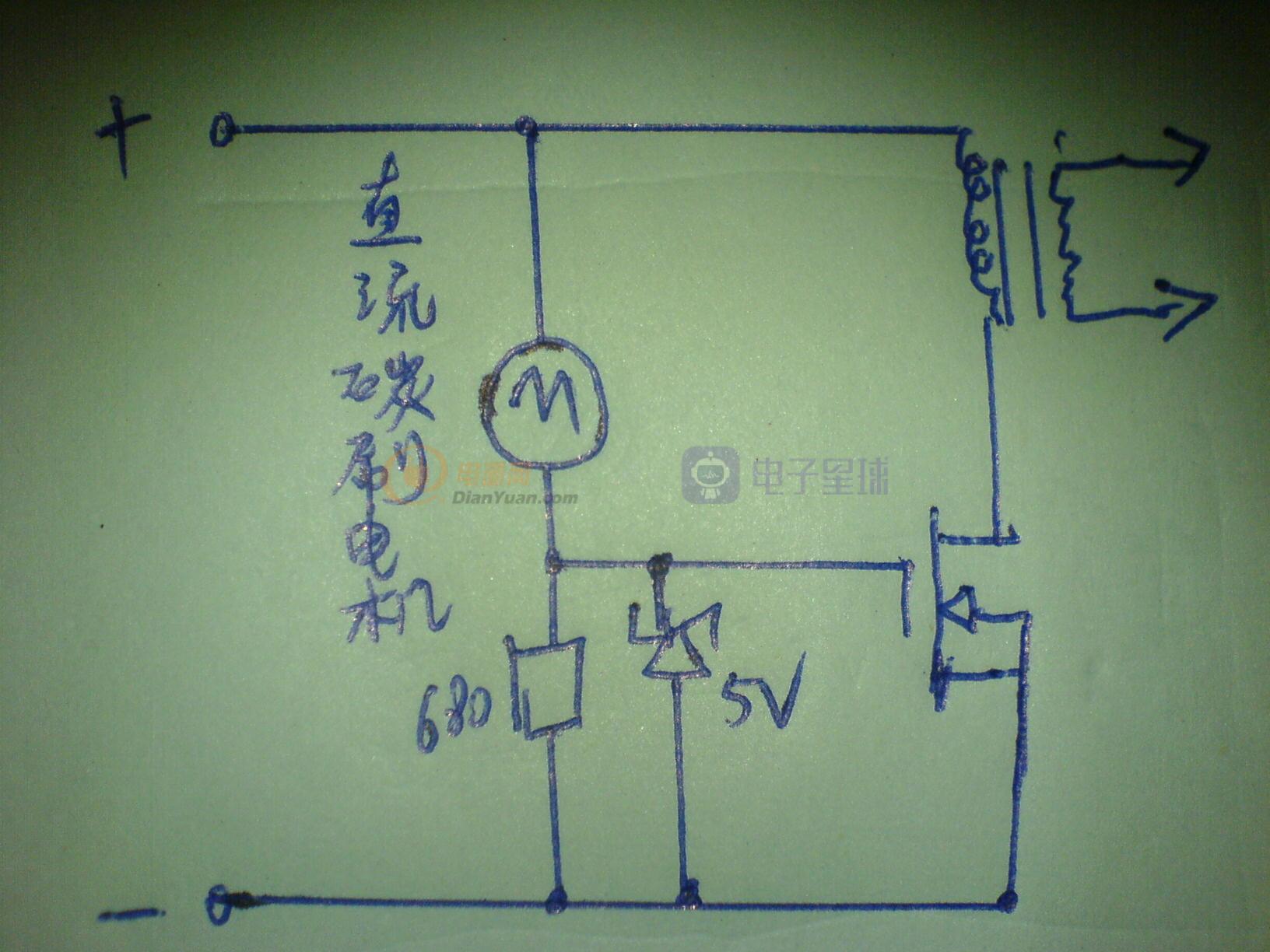

你設計的這兩個東西雖然有新意,但是一分成功的幾率都不會有,基本不成立.直流電動機的換向器是工作在連續狀態,就算是偶然的出現少許脈沖,或者根本就不叫脈沖!那也是換向器和電刷接觸不良而產生,根本不能作為信號源.再說有什么電機串聯了680歐姆電阻還能在12V情況下轉動?

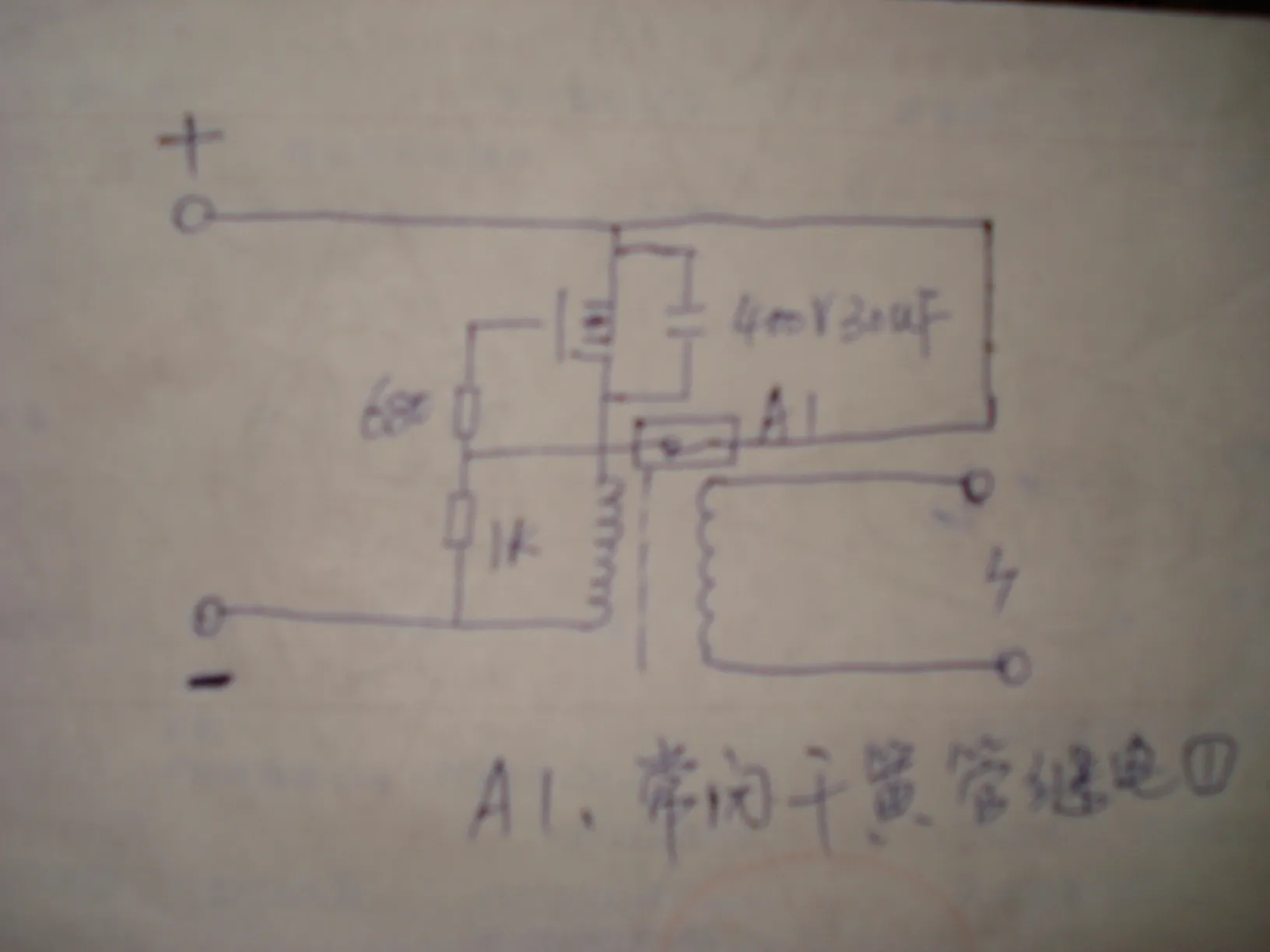

不如你試下面我這個圖,當然比電動機這個可行,不過這只是個初步構想,MOS的下拉關斷電路還要進一步完善.
原理:通電后+12V通過常閉觸點的干簧管---680限流電阻----MOS柵極----MOS導通. 以上通電使鐵芯產生磁場吸動干簧--MOS失去正偏電流---由1K電阻流過的負偏電流使MOS徹底關斷.周而復始,震蕩形成.
各元件參數也跟你一樣瞎想的,具體合理配置,有待試驗.
好不好用我不知道,但是這個構想比較實際,想做電子白金的朋友可以一試


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2452941224301803.jpg');}" onmousewheel="return imgzoom(this);">

頻率工作在中頻,頻率要調也不難,用機械改變轉子的轉速可以了.磨損?我估計比白金還耐磨!多謝這位大蝦罵我,你罵我我才會有進步,還給了我寶貴的意見,謝謝!

這位大蝦的圖紙是不是錯了?常閉開關兩端跟場管形成回路,一開機怎么會導通啊?正極那里是不是接場管的漏極?

我說了這是我的新思維,我只是把這種思維開了一條路,要改善或進步就要大家去挖掘,每一樣產品如果沒有前人開路又怎么會有現在這么完善的生活!

看你用什么溝道場管,N還是P,都可以不過電池極性對調.你的電子基礎太薄了.正級--干簧常閉---680限流--MOS---導通. 磁場吸引干簧----正偏切段斷---1K電阻給負偏---截止.就這簡單!

中間的交叉線是不相連接的!

用電機換向做逆變,幾十年以前就有,不過不是你想的那樣.

新穎不怕錯,實用不怕陳.支持你

這就奇怪了,電源網的論壇老是有一批人喜歡無知,越無知越高興越支持.

樓主的圖沒標工作電壓是6V?是12V?暫作12V吧.
電機W工作電壓7v工作時有少量諧次波產生.除了電刷和鎮流子跳空《不是每格都會跳空的》產生外還有很多由火花產生的高頻成份.這個電波不是方波,更不是正弦.是雜波.這個雜波訊號是不能用作推動訊號的.
由于5v穩壓管的存在場效應管的推動電壓被箍位在5v電平.5v是開啟不了場效應管的.
所以這是一個完全沒用的設計.

用555或3525等作開關信號源不是挺好,為什么要那么麻煩呢?

用555或3525等作開關信號源不是挺好,為什么要那么麻煩呢?

吹B的,有的MOS,在5V以下是工作在放大狀態

hbzjcjw 稱號:工程師  積分: 550分 發帖: 1576帖 第18帖  [今天 21:23]一

吹B的,有的MOS,在5V以下是工作在放大狀態
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

還是看看參數吧《沒什么吹B的》.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2893391224336920.gif');}" onmousewheel="return imgzoom(this);">

馬夾又來了


你會不會看表?不懂就謙虛點

請問您看過這個表嗎?哪個開啟電壓幾伏啊?

請您放下架子教教我?          啊!

電流多通過電機直接到柵極了,MOS管導通占空比高達99.9%了,不燒MOS管才怪

誰說5v開啟不了場管?你試過了嗎?會不會完全導通而已!還要看是什么參數的場管

一般的IRF3205好象在5V下管子沒正常開通吧?特殊型號就不知道了

5v會導通的,不過達不到標稱電流,

hbzjcjw 說的沒錯,工作在放大狀態而已!

494跟3525輸出不是5V的基準電壓?jiǎn)?

這樣還說你的圖沒有錯?大家看看請指點,我看就怎么看都是錯!

覺得可以在MOS的輸入加入8550和4148組成的加速關斷的電路會更好.

這種電路我用3DD15做過
