雙向可控硅的原理

本人搜遍網絡,找遍相關電子書籍,都是對單向可控硅的原理描述的很詳細,對雙向可控硅的導通寫的很模糊,單向可控硅書上用了一個NPN和一個PNP三極管來描述正反饋,雙向可控硅只說是幾個PN結,但沒有哪一本書上有用三極管畫出反饋圖,近日看到有人說“盡管從形式上可將雙向可控硅看成兩只普通可控硅的組合,但實際上它是由7只晶體管和多只電阻構成的功率集成器件.”,但不知如何組成的,了解了這個對應用它應在有好處.
希望有高手可以回答,本人感激不盡.

全部回復(10)

只看樓主

正序查看

倒序查看

pads2005pcb

LV.7

2008-11-01 16:22

你要了解那么詳細做什么?

回復

qwxy

LV.5

2008-11-01 19:45

@pads2005pcb

你要了解那么詳細做什么?

本人最近用的雙向可控硅有5%總是壞,又找不到原因,不知采取何種措施,想從它的原理來剖析,以便有的放矢.

回復

周挺巧

LV.7

2008-11-02 10:28

@qwxy

本人最近用的雙向可控硅有5%總是壞,又找不到原因,不知采取何種措施,想從它的原理來剖析,以便有的放矢.

雙向可控硅相當于兩個單向可控硅
雙向可控硅有5%總是壞你上個圖看看

回復

leowang2002

LV.4

2008-11-04 20:27

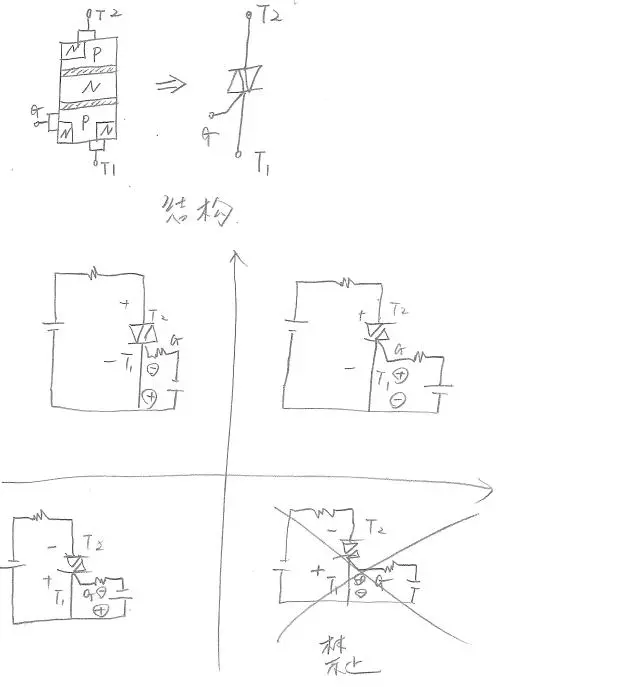

呵呵,上傳個原理圖給你看,順便寫了使用簡易圖.當然,具體使用時,要根據具體的電流來選擇.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1315901225801619.jpg');}" onmousewheel="return imgzoom(this);">

回復

cszhwei

LV.6

2008-11-08 10:26

@leowang2002

呵呵,上傳個原理圖給你看,順便寫了使用簡易圖.當然,具體使用時,要根據具體的電流來選擇.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1315901225801619.jpg');}"onmousewheel="returnimgzoom(this);">

用什么可控硅壞這么多,說說

回復
