可能是你倍壓太高了

應如何設計?
我的是350V,倍壓后是700V,200W的,在倍壓電容兩端接100W燈炮,電壓只有190V暈啊,直接接在變壓器上能帶200W燈發白,不解中

我想問下,我做的機也不知有多少W,帶400W燈正常,市電一樣亮,加了個單硅后級只可以帶100W有9成亮了(DB3要用兩個串起來,關斷電容用4UF/630V),點樣才可以提高功率?

倍壓之后你只能接25W的燈泡,再大就超過功率了,電壓也就下來了.

今天試了,確實是這樣,不管是倍壓整流,全橋整流,都不能用電容來濾波(儲能),
接上電容后功率是原來的30%,接一個100W燈炮,10秒,管就熱的放不下手,
接上全橋整流,不接濾波電容,接一個100W燈炮,30秒,管都可以放手摸,電容影響這么大?不解中,
望大家能給個好方案,

前一個月吹機子搞好,一月后求助,高

http://bbs.dianyuan.com/topic/258725#1422303

哈哈…有點幽默,你們眼睛這么尖啊…

搞技術,就是要眼尖手靈啊.

明顯的錯誤都不回避怎么行

我也用494做,全部是電腦電源改的.連lm339也用上.還沒完工.已通電.正常未燒管.
你這圖改2點.
1》濾波改小一點.我用47uf.
2》做個反饋,穩定電壓.

不要用小電瓶試機.

做個反饋,穩定電壓? 如何加反饋?對494一巧不通啊,望畫個草圖,謝謝

暈!
暈!!
暈!!!

此帖已被刪除

樓主的四硅機不是說搞得很好的嗎?怎么現在連單硅機也要求助了?哈哈!

我為做四硅機炸了30幾個場管,才成功的.手上燒了好幾個洞,被電好幾次.

可能是這個前級頻率太高!整流后接負載就燒管

今天試了,確實是這樣,不管是倍壓整流,全橋整流,都不能用電容來濾波(儲能),
接上電容后功率是原來的30%,接一個100W燈炮,10秒,管就熱的放不下手,
接上全橋整流,不接濾波電容,接一個100W燈炮,30秒,管都可以放手摸,電容影響這么大?不解中,
望大家能給個好方案,

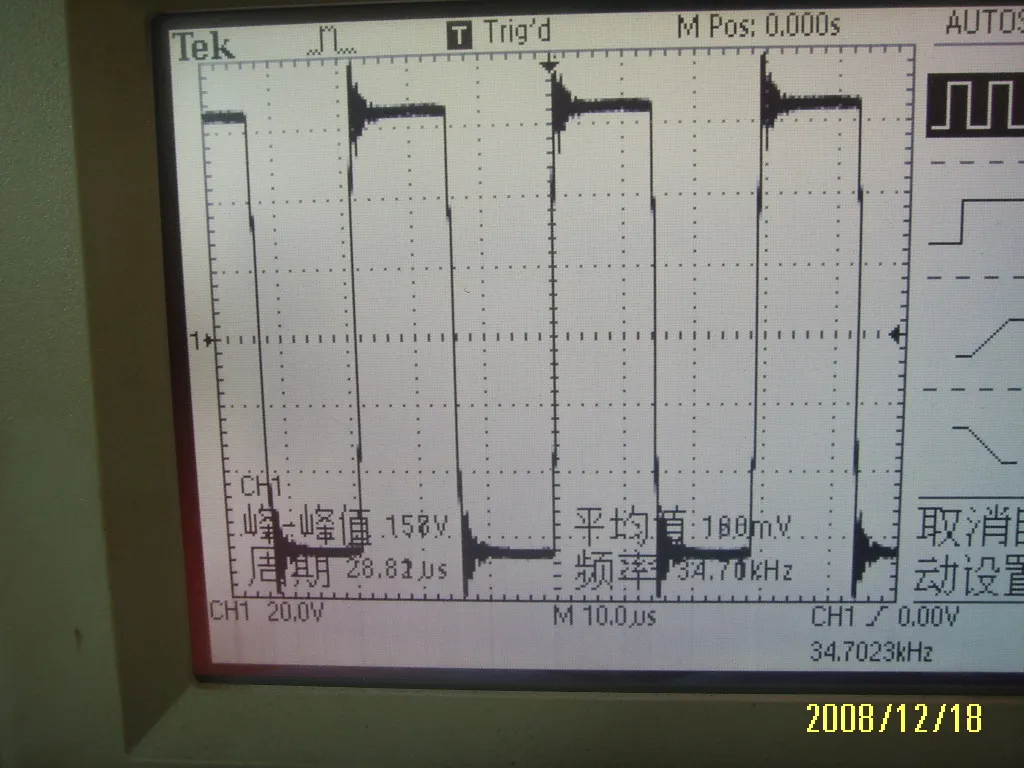

您先測下變壓器輸出波形應如下圖,同IC輸出波形,如不是方波,就不要做后級,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/3079311230446635.jpg');}" onmousewheel="return imgzoom(this);">
許多人認為有線路圖參數就能做了,請問對高頻了解嗎?
做低頻機,一般OK,高頻機?
12V初3*3 次33+40 接濾波電容輸出300V+-10%
我做的如上圖波形,100+100W燈泡,基本沒有溫升

做個反饋,穩定電壓.
做魚機,需精準電壓嗎?
前級沒做好,做好了,初次比就定了輸出電壓
有示波器,看看整流前波形是否正常方波
沒有,帶栽算效率是否正常

可能是這個前級頻率太高!整流后接負載就燒管
那也只能燒整流管

做個反饋,穩定電壓.
做魚機,需精準電壓嗎?
前級沒做好,做好了,初次比就定了輸出電壓
有示波器,看看整流前波形是否正常方波
沒有,帶栽算效率是否正常

要加一個光耦反饋電路來控制芯片的PWM占空比才行
