兩個電瓶拖一個負載.
兩個電瓶要互不干擾.又要確保同時得到充電.

先必須找出摩托車恒壓充電器的線頭《有的直接在電瓶》.用2個二極管的負頭和恒壓充電器的線頭連接,二極管+《帶圈這頭》接電瓶+.再用2個二極管的負頭和電瓶+連接,二極管+《帶圈這頭》接報警器,報警器另一頭接地《-電》.

這樣改缺點是充電回路多串了一個二極管.降底了0.6v充電電壓.常跑短距離電瓶會感到虧電.

先問一下:是用在摩托車上嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2491951226017867.gif');}" onmousewheel="return imgzoom(this);">

大電瓶不用二極管,小電瓶二極管兩個反向并聯就行了,虧電是你電瓶不行吧

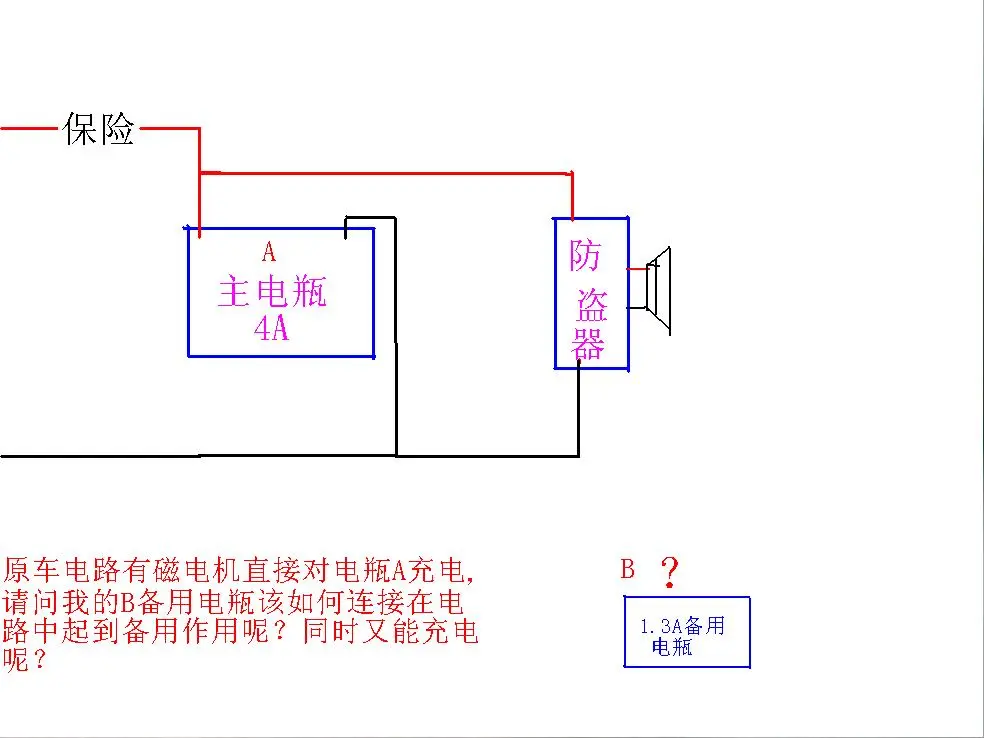

老師你好,我是在摩托車上使用的,按照您的指點啟發,我畫了個草圖也不知道能看明白不?原車電路就是這樣還請幫助把我的備用電瓶B連接到防盜器上祈禱作用  謝謝.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2999511226031496.jpg');}" onmousewheel="return imgzoom(this);">

感謝老師幫助
請教師傅,可不可以做個簡單的想UPS電腦備用電源那樣的靠續電器切換備用電源呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2999511226031734.jpg');}" onmousewheel="return imgzoom(this);">

感謝老師幫助
我電瓶已經拿下來充飽了,防回去就不行.時間幾天就放電沒了!
我現在的接法就是只在小電瓶上串了2個二極管,其他都沒動,看來這樣接也不行,郁悶?zāi)貛煾?

感謝老師幫助了

摩托車有電啟動,主電瓶串接二極管不合適.只用副電瓶給防盜器供電不可以嗎?
這樣只需從主電瓶到副電瓶之間串接一個二極管就可以了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1208961226035297.jpg');}" onmousewheel="return imgzoom(this);">
就這個

你這小電瓶不能充電啊,你這二極管不要,只要在小電瓶正極串兩二極管反向并聯就可以了,這樣小電瓶才能充電又能后備

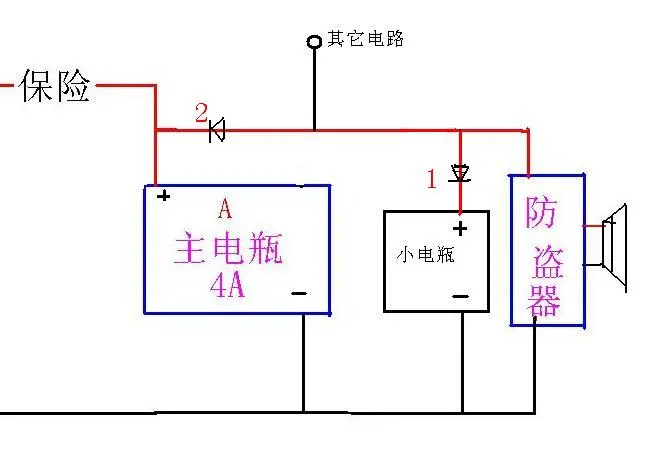

我曾經按照師傅的這個電路做過,但自放電嚴重.我也加過兩個二極管,但1號二極管發著車跑一會就燒毀了,于是我換了大的二極管,這下到是不燒管子了,但焊點卻燒融化了線掉了短路了,看來1號二極管電路不對熱量還是很大的.

2號二極管我用兩個串聯后接上,現在就是只加了2號二極管工作呢,但整車電瓶虧電嚴重,充滿電的電瓶5,6天就自放電完成.

說明:防盜器與車的電路我檢查多次,保證無故障.因為我把電路恢復,也就是不加備用電源的話就一切正常!

所以我不解呢,就來請教師傅了,是不是這個電路太簡單了,不穩定呢?可以用其他稍穩定點的電路嗎?請老師指點!


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2999511226048290.jpg');}" onmousewheel="return imgzoom(this);">

究竟串到什么位置呢老師?
另外我的負電瓶的充電問題也要解決啊,最好是并聯的方式最好,因為防盜器還有個遙控啟動功能,只用1.3A的小電瓶估計時間久了不好吧.
感謝老師幫助

老師的意思是在小電瓶正極直接并反向兩個二極管?然后接住電瓶線路上對吧,那不行吧?平時車子啟動時發電機工作還可以,要是停下來,主電瓶是4A的  小電瓶是1.3A的  這樣主電瓶的電會不會流向小電瓶,時間久了是否造成虧電呢?
還望老師幫助

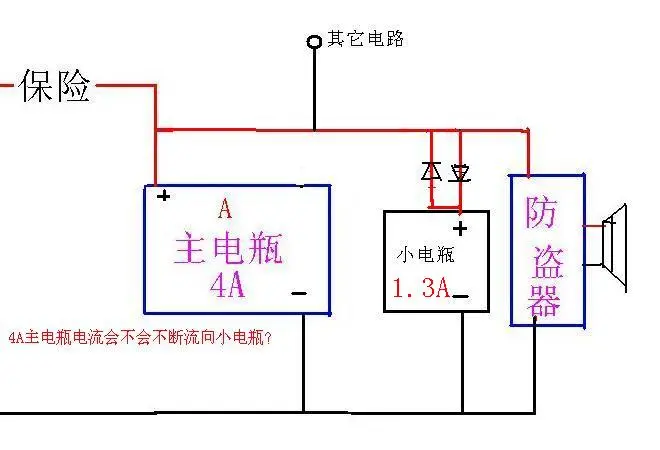

按照這種接法可以不,時間久了主4A電瓶是否會虧電?




500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2999511226053118.jpg');}" onmousewheel="return imgzoom(this);">

DDD電子的第6貼絕對可以!

本人以前的五羊就是這樣接的,后來的鈴木是直流點火,并且防盜器是原車線路就有,也有斷電記憶功能,就沒有加備用電源了.別人除非把車抬走,根本不會啟動

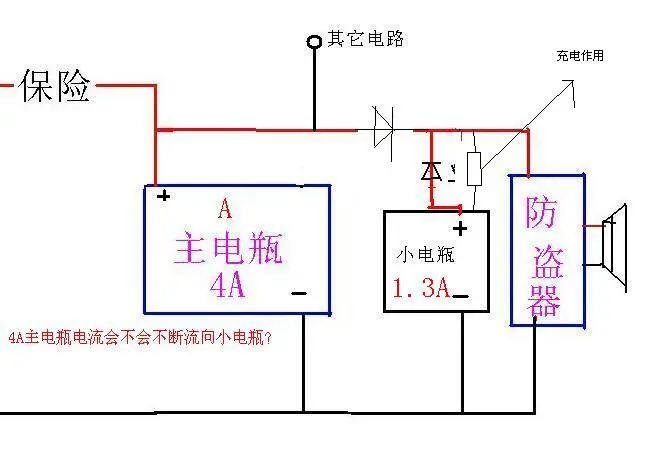

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/907691226077012.jpg');}" onmousewheel="return imgzoom(this);">

請問老師,您圖中加個電阻吧?選多大的?

兩電瓶都是12V的嗎.電壓一樣怎么會虧電這么快

是一樣的電壓,但容量不同,能不能是大容量往小容量電瓶里不斷的流呢

呵呵,以我之見就是你用50A以上的二極就不會了燒了,你一啟動馬達時小電瓶上也是用很大的電流經過二極管,而且剛啟動時馬達可視為短路,這樣10幾V的壓降全多在二極管上邊了多啟幾次就燒了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2893391226116227.gif');}" onmousewheel="return imgzoom(this);">

10---100歐都行,因為小電瓶一直在“空載”,電阻只是補充一下自放電.你電瓶虧電是防盜器用了,與小電瓶無關!因為理論上小電瓶的電壓要高于主電瓶

好了 好了.終于搞好了!

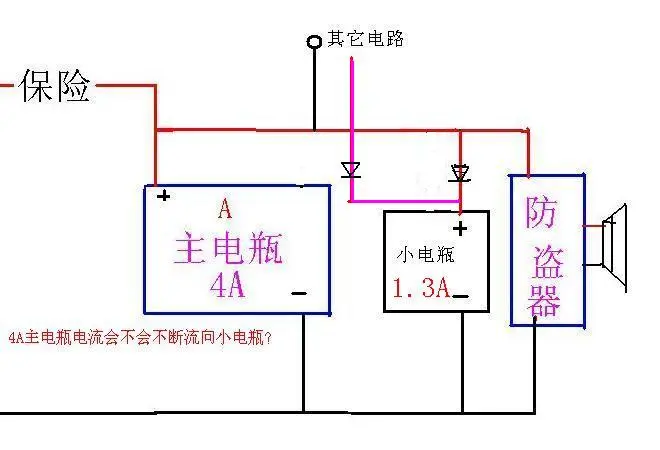

充電的其他電路正極接到了龍頭出的正電上,當車子發動的時候或鑰匙門打開時就有+電對小電瓶充電了,
經過一天的實驗,估計這種接法是最可靠簡單的了,效果不錯.過幾天再看了!
感謝這里的各位老師的熱心幫助,謝謝你們了!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2999511226231587.jpg');}" onmousewheel="return imgzoom(this);">

鑒定完畢,你這個電路當4A/12V被切斷時不能工作.

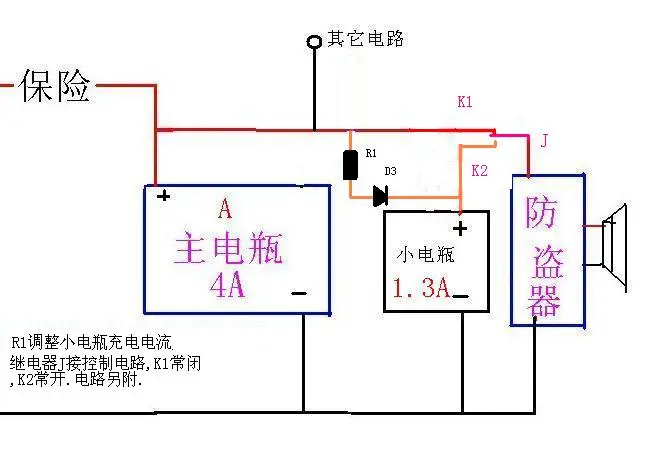

請看.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/419791226234981.jpg');}" onmousewheel="return imgzoom(this);">

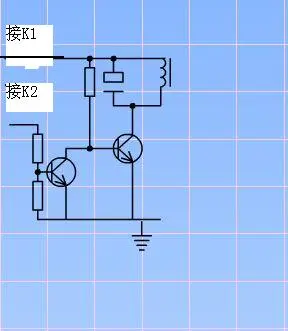

請看電路500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/419791226236399.jpg');}" onmousewheel="return imgzoom(this);">

首先感謝老師幫助
續電器選5V的那種是嗎老師?
您這電路時間久了不會虧電吧?
但我覺得這樣比較把握,改天實驗下!
上面的老師們給我的電路我都試了,不是放電嚴重就是燒管子,我兩個串起來也不行.主要是啟動那一瞬間比較嚴重

繼電器用9V-12V,該電路在正常情況下(4A/12V正常使用)耗很小的電流(大概1-2毫安),當4A/12V斷開的時候,通過的電流是繼電器的工作電流,很小,大概幾十毫安.
