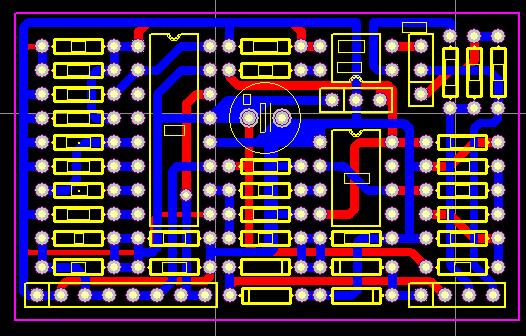

加一塊驅動板圖
第一次做的變壓器,有點問題想請教一下!

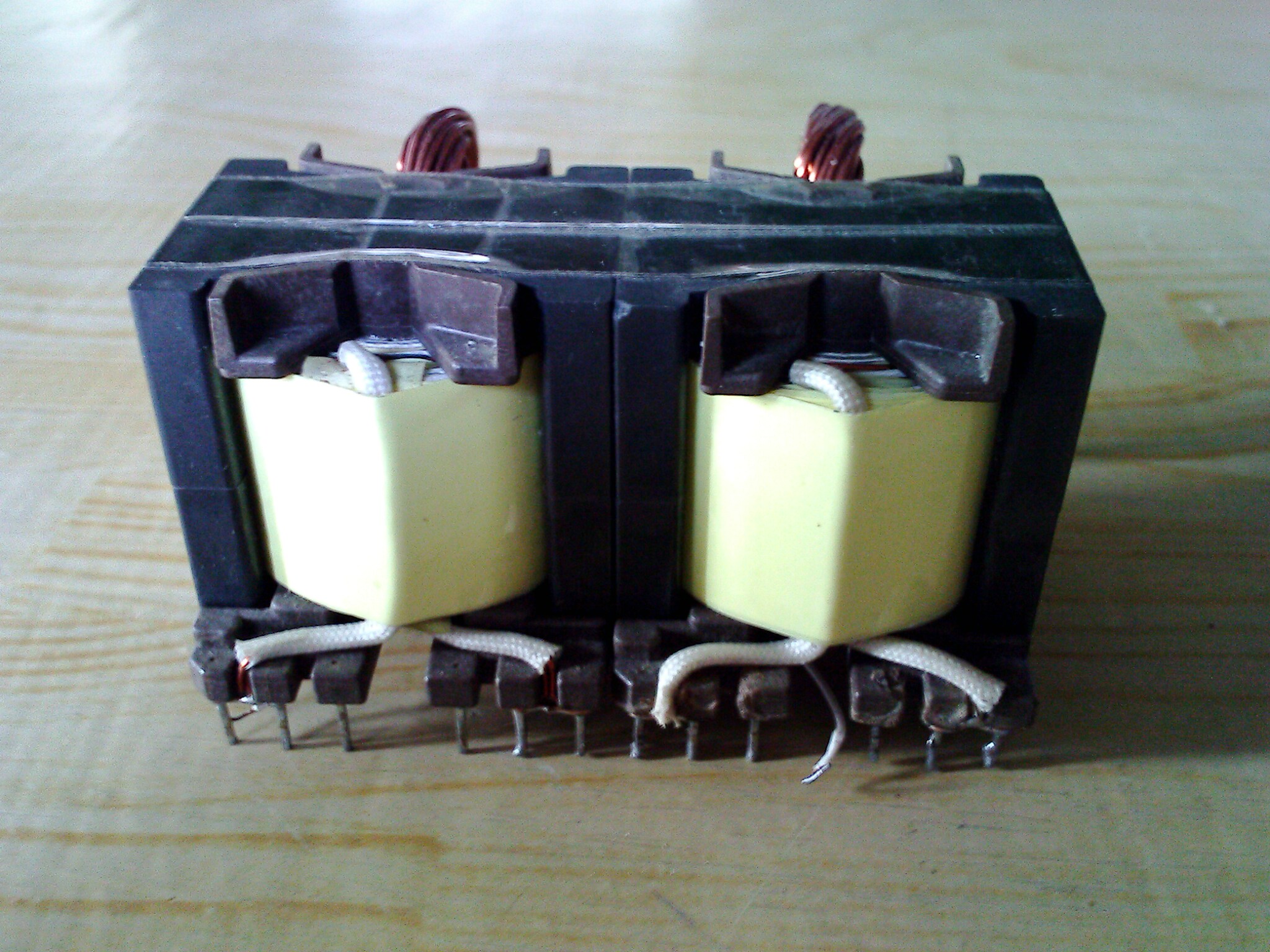

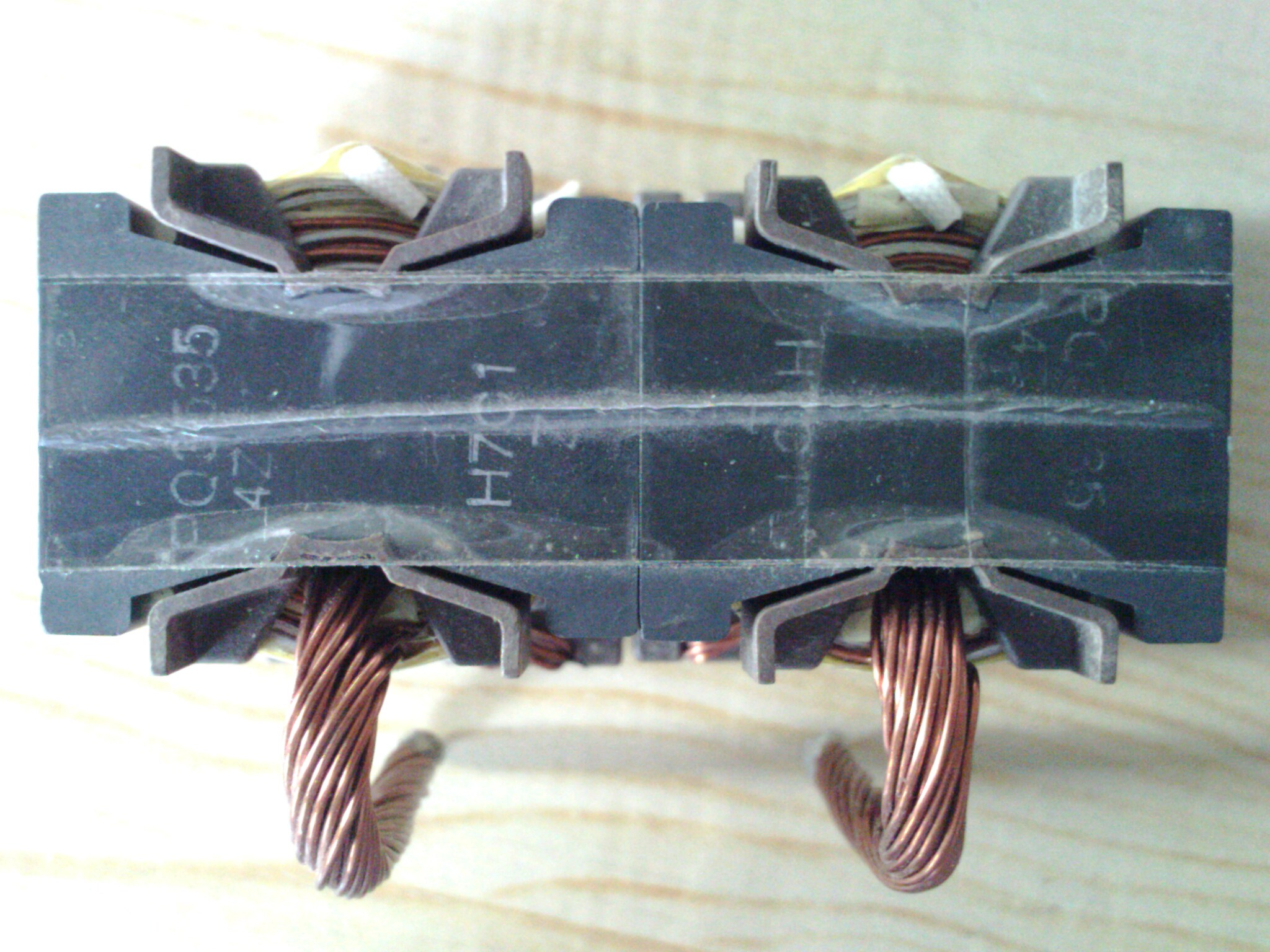

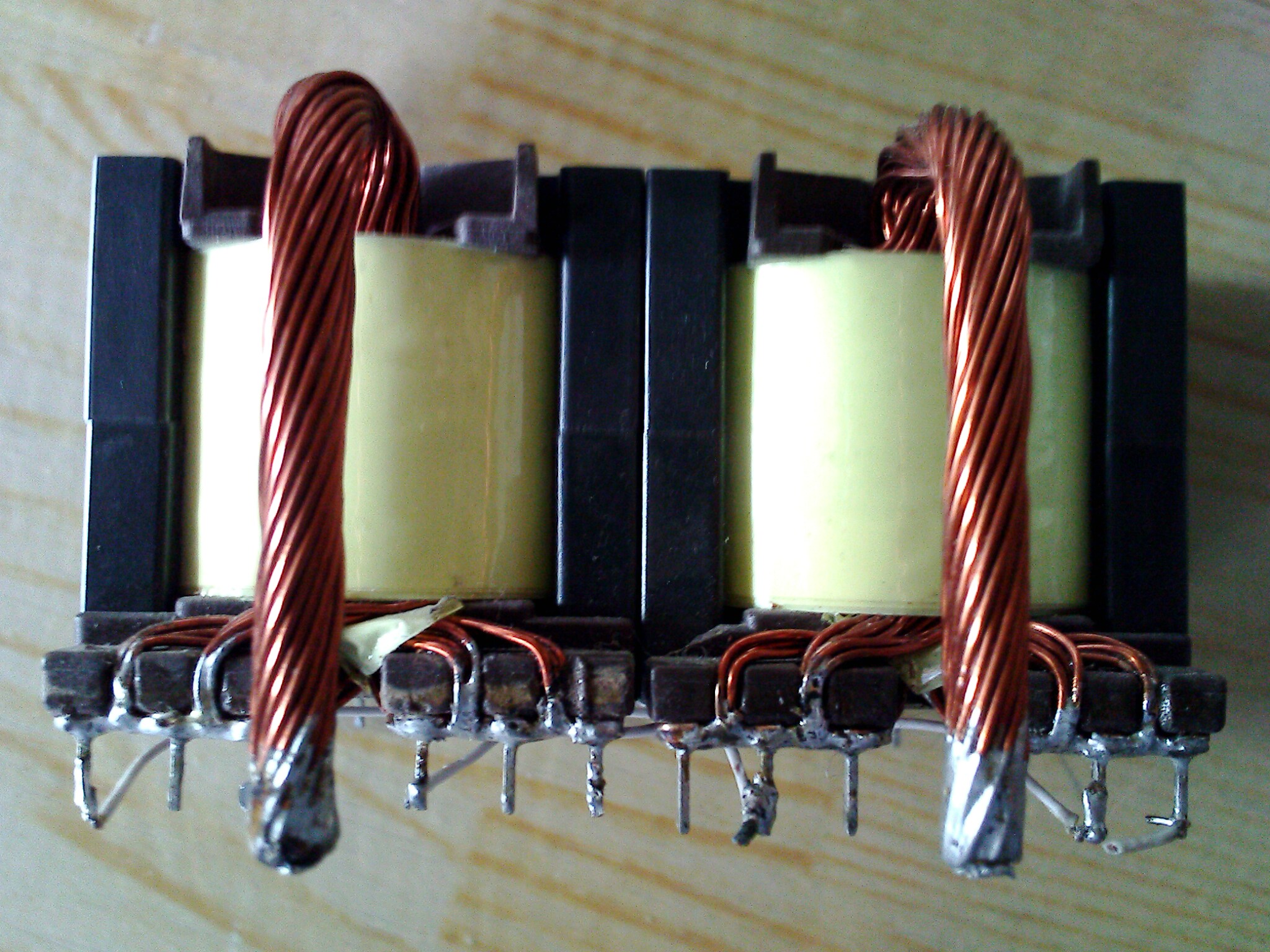

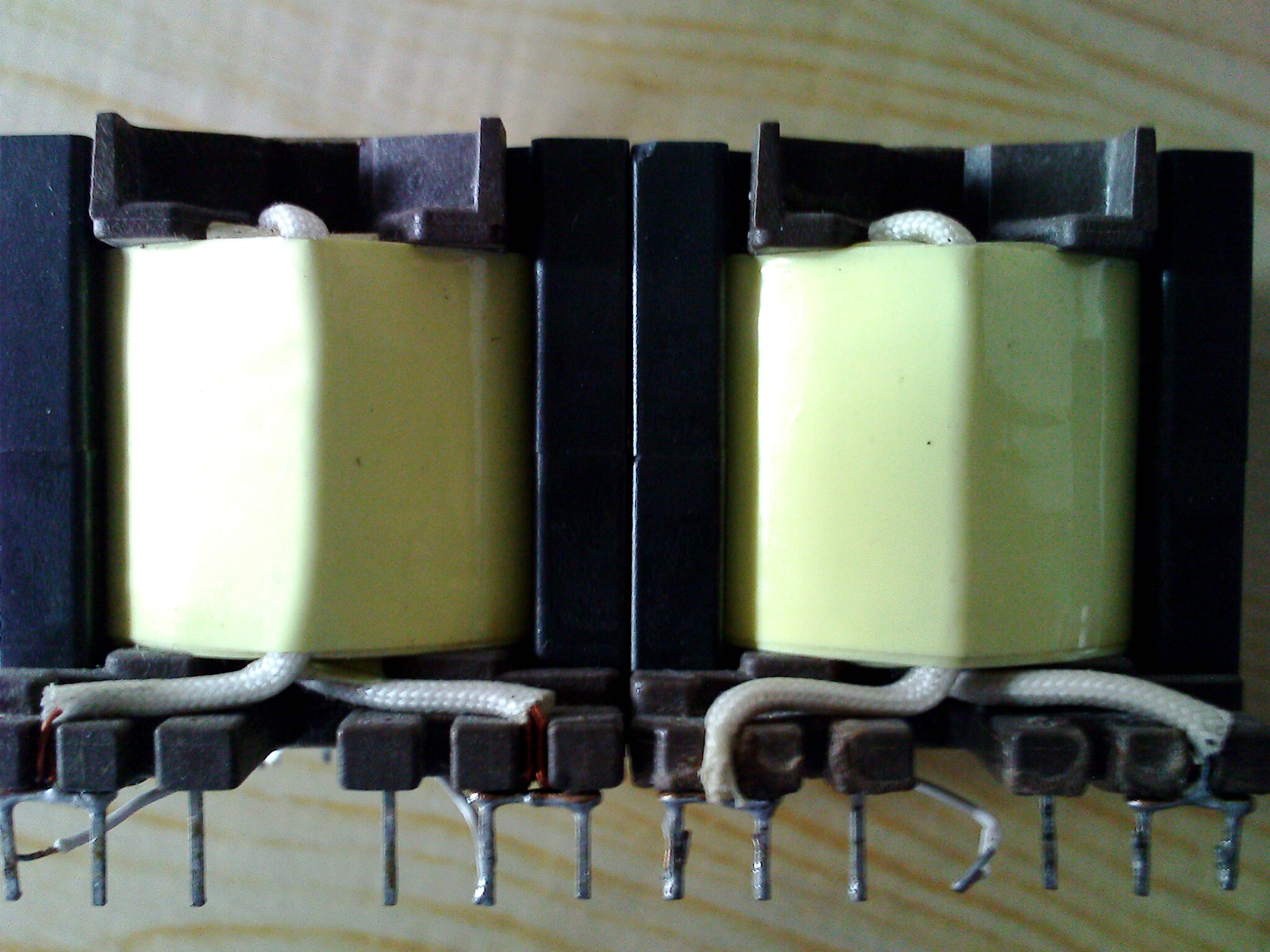

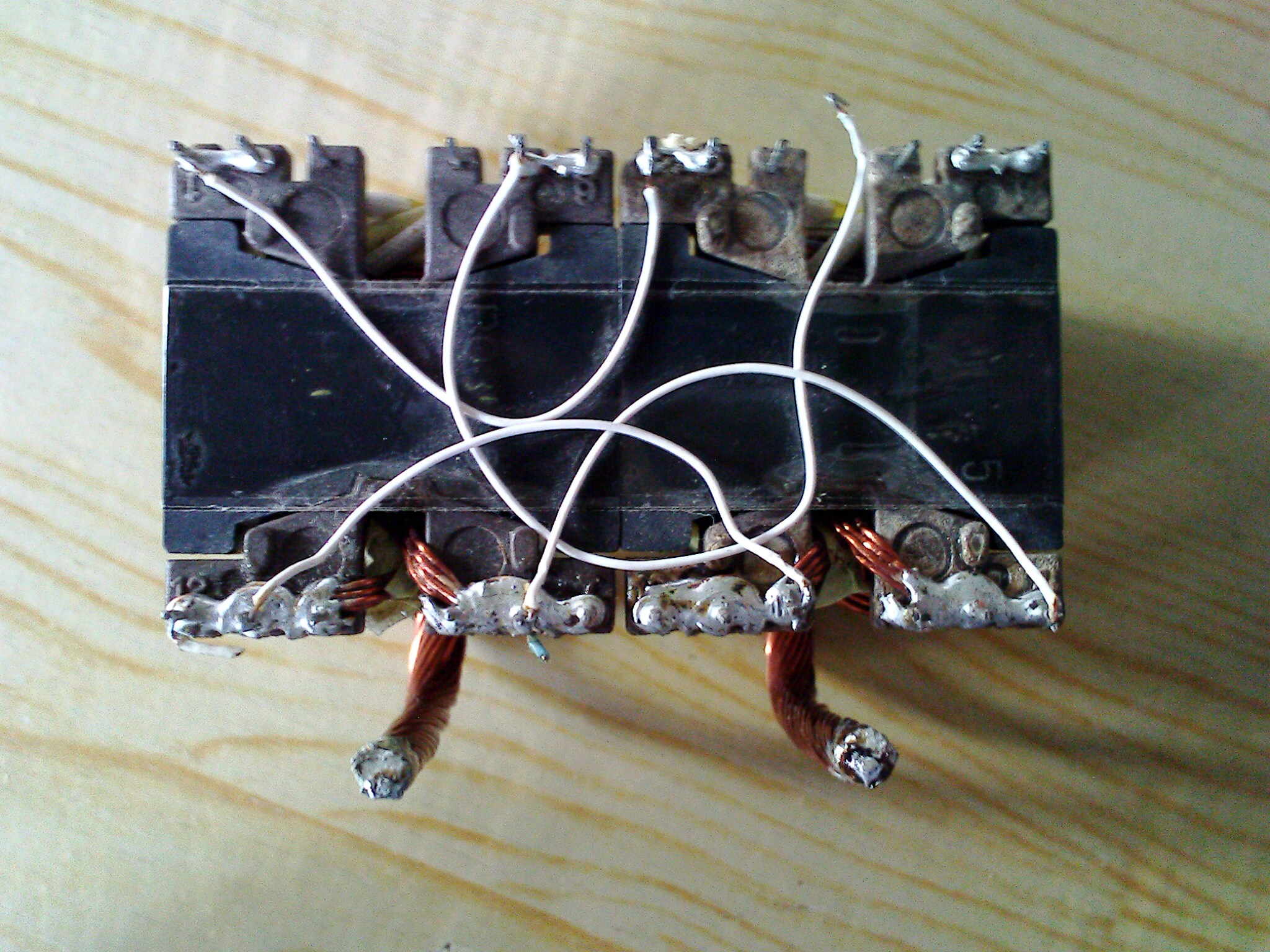

用PQ3535磁芯做的,初級0.68*16線3+3T,次級用0.68*2*80T,用3525+4只75N75做驅動,頻率不知是多少,不會計算.通電試了一下,單個的空載電流100MA左右,空載電流是不是大了點?帶200瓦燈泡4只MOS管很燙,不知長時間用會不會炸管?不敢試!
單個不知能做到多大的功率?能不能用兩個并聯一起,做成更大的功率.
加一塊驅動板圖
單個不知能做到多大的功率?能不能用兩個并聯一起,做成更大的功率.
加一塊驅動板圖
全部回復(13)
正序查看
倒序查看
@文志電訊
請教一下fysy師兄,如何打開3525的占空比呢RT=2K,RD=47,CT=332,這樣行不行?

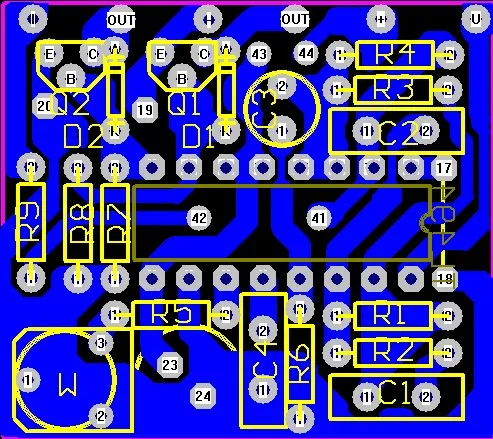

我不喜歡用3525,感覺廢電源上拆下的TL494更好用.一般最簡單的應用占空比都是最大的,帶調壓功能的話就調整占空比了.我畫了個TL494的典型應用PCB圖,是帶調壓和過流保護功能(大小3X3CM左右).試過推動一對60N06和EC40的磁芯帶300W燈泡很小的散熱器可以工作幾分鐘才燙手.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1638591226896225.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1638591226896225.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@fysy
我不喜歡用3525,感覺廢電源上拆下的TL494更好用.一般最簡單的應用占空比都是最大的,帶調壓功能的話就調整占空比了.我畫了個TL494的典型應用PCB圖,是帶調壓和過流保護功能(大小3X3CM左右).試過推動一對60N06和EC40的磁芯帶300W燈泡很小的散熱器可以工作幾分鐘才燙手.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1638591226896225.jpg');}"onmousewheel="returnimgzoom(this);">
少畫了兩條跳線:42和41跳線連接.19和20跳線連接,43和44腳接開關或直接連接.不需要調壓和過流功能的話,只要TL494的一腳接地就可以了,直接用+,-,OUT.OUT四個就可以推動常管工作了.
0
