這個電路一直想不通R2 拿掉后 LED燈反向就有電壓.我彷真出來LED在負半周就有很高的反向電壓.加上R2后彷真反電壓就很小..這個電路能工作正常.拿掉R2后我沒試過LED應該會擊穿...電路比較便宜..所以在很多小夜燈產品上用的很廣.因為半波整流.所以LED會有點閃動!
關于220v串電阻接LED燈電路問題
這個電路一直想不通R2 拿掉后 LED燈反向就有電壓.我彷真出來LED在負半周就有很高的反向電壓.加上R2后彷真反電壓就很小..這個電路能工作正常.拿掉R2后我沒試過LED應該會擊穿...電路比較便宜..所以在很多小夜燈產品上用的很廣.因為半波整流.所以LED會有點閃動!
全部回復(2)
正序查看
倒序查看

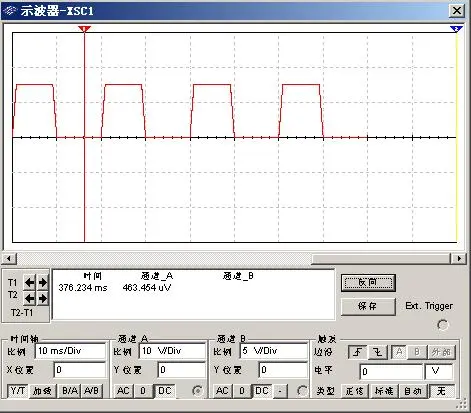

這是加R2電阻時LED兩端電壓 波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/754551227174969.jpg');}" onmousewheel="return imgzoom(this);">

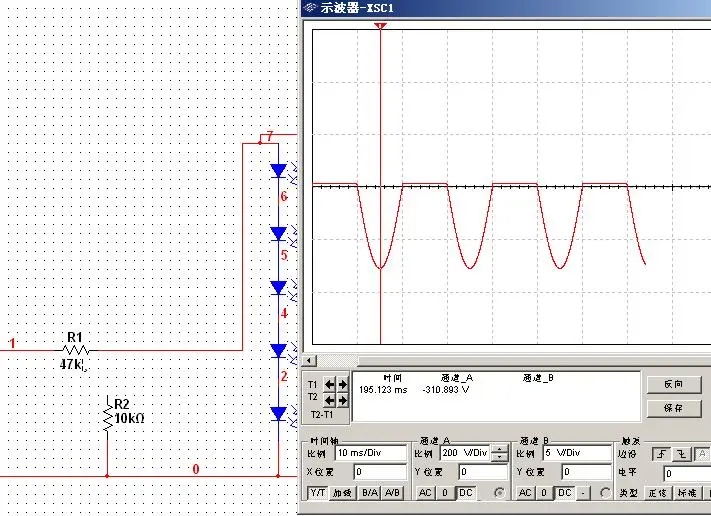

和不加R2電阻時LED兩端電壓 波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/754551227174985.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/754551227174969.jpg');}" onmousewheel="return imgzoom(this);">
和不加R2電阻時LED兩端電壓 波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/754551227174985.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@13147
這是加R2電阻時LED兩端電壓波形.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/754551227174969.jpg');}"onmousewheel="returnimgzoom(this);">和不加R2電阻時LED兩端電壓波形.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/754551227174985.jpg');}"onmousewheel="returnimgzoom(this);">
可是可以,就是有點像殺珠屠夫,還有對視覺不好
現(xiàn)在的產品要追求節(jié)能,也要追求健康
現(xiàn)在的產品要追求節(jié)能,也要追求健康
