什么怎么接?不是上面有接線腳嗎?這本身就是一個倍壓電路

零線連一根線到鐵棒插入地下接地.高壓直接引出一根,直接對大地放電.

沒錯

不用零線也,它就像一個彩電行輸出當有物體靠近就會釋放高壓

這種電路不隔離,能不能工作還不一定,因?yàn)楝F(xiàn)在的漏電開關太靈敏了……

加個隔離變壓器可以騙過漏電保護器,引一根接地線

這種倍壓電路輸出碰一下.二極管全報廢

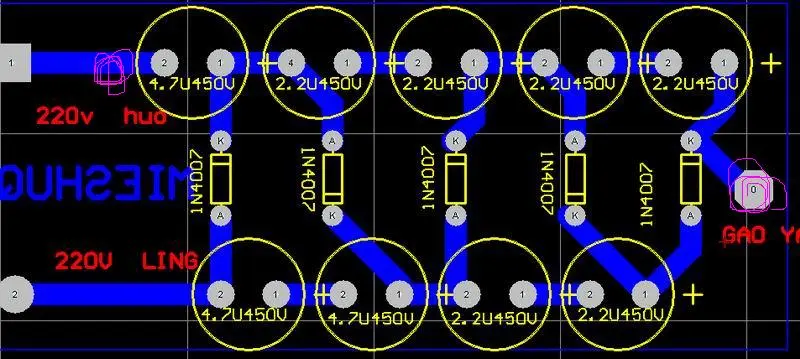

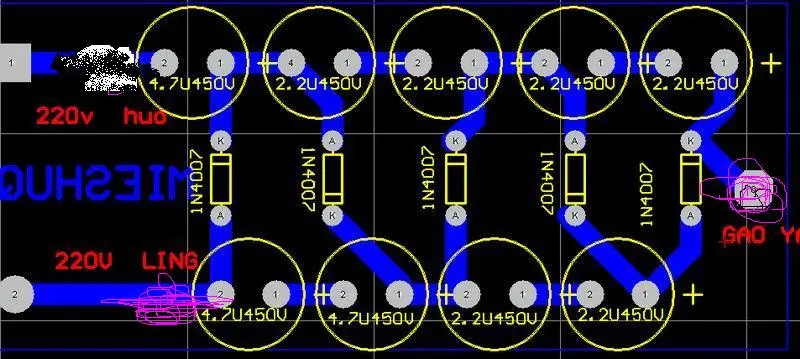

是一個倍壓電路.一跟接220V.一跟接GAO處
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2960081228025074.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2960081228025169.jpg');}" onmousewheel="return imgzoom(this);">

我們這電貓大都是這種,有燒保險絲,燒4007還真沒見過幾次.再退一步說有誰吃飽了去短路

是一個多倍壓整流電路,從220V LING和GAO YA引線是5倍壓整流(5*1.414*220=1555.4V

謝謝,我試試看,這個我還有點看不懂,那電容正負是接的呀,上畫有點亂

不怕短路的,正如樓上所言,有保險絲,更重要的是,高壓直流電,你無法“短路”,因?yàn)樵趦蓸O靠近時,就會打火,把你電線頭都燒一段不見……
