樓主多講解下不同鉗位電路元件組合的差異，RCD、RCDz等選擇的依據？

鉗位吸收電路就是RCD電路，主要用來吸收尖峰電壓，基本在各種反激場合都有見到，很常見

鉗位二極管針對大功率的，建議選用什么型號二極管？ 慢恢復二極管會有哪些問題

前期的抖動毛刺可以通過改變電路波型來有效改動么

吸收部分，二極管選用的是快還是慢的

能量收縮的主要原理是什么

鉗位吸收電路會帶來能量損耗么

這種RCD吸收?？此坪唵危y在r和c的組合上面。只有要調到一個非常好的狀態，才能達到一個功耗和效率兼優的狀態。

鉗位電路無非就是RCD電路，吸叫變壓器的尖峰，主要參數還是要根據變壓器和電源參數要求而定，比如EMC。

諧振尖峰加在MOS管的漏極，壽命將會大打折扣，需要把這個尖峰吸收掉

關斷的瞬間由變壓器漏感LLK與MOS管的輸出電容造成的諧振尖峰加在MOS管的漏極

我也只用過RCD呢，其他的可以學習 一下哈

快恢復的用的多一些吧

你是說能量吸收還是收縮啊

有一定損耗，會損失一些效率的

是的，計算只是一種參考，還是要實際調試的

是的，這個尖峰比較危險，需要采取措施

是的

漏極尖峰就是漏感和結電容諧振造成的，只需要破壞諧振條件就可以解決尖峰

RCD吸收電路講的很詳細，收益菲淺

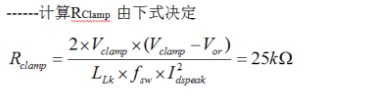

Vclamp一般比反射電壓Vor高出50～100V，LLK為變壓器初級漏感，以實測為準

整個電路結構簡單、工作可靠，具有過欠壓保護功能，各路輸出之間相互電氣隔離。

選擇合適的電阻電容對于能量吸收以及輸出效率和芯片發熱起著關鍵的作用，有些開關電源是不需要RCD等其他吸收電路的

這個還要考慮最初的設計是選擇DCM還是CCM，不同的方案的話，RCD吸收選擇的參數也是不一樣的

設計RCD吸收電路之前，我們要清楚為什么需要設計這一電路，目的是什么

大多數都是用RCD損耗掉了，那我們設計RCD的目的就是把漏感能力吸收掉，但是不能把主回路的能量損耗掉，否則會影響整機的效率。要做到這點必須對RC 參數進行優化設計

變壓器漏感Lk的能量無法耦合至副邊，只能通過寄生電容釋放能量，引起的尖峰電壓，可以通過電阻R1吸收回路吸收能量。

這種方式對于鉗位電路元件參數計算實際差異大嗎？器件選型有啥要求？

樓主可以詳細講一下這個鉗位吸收電路的思路嗎？

PI的產品通過有源鉗位取代傳統電源中的RCD鉗位電路，在主開關管關斷的時候，通過增加的PowiGaN開關管將漏感能量儲存起來。
