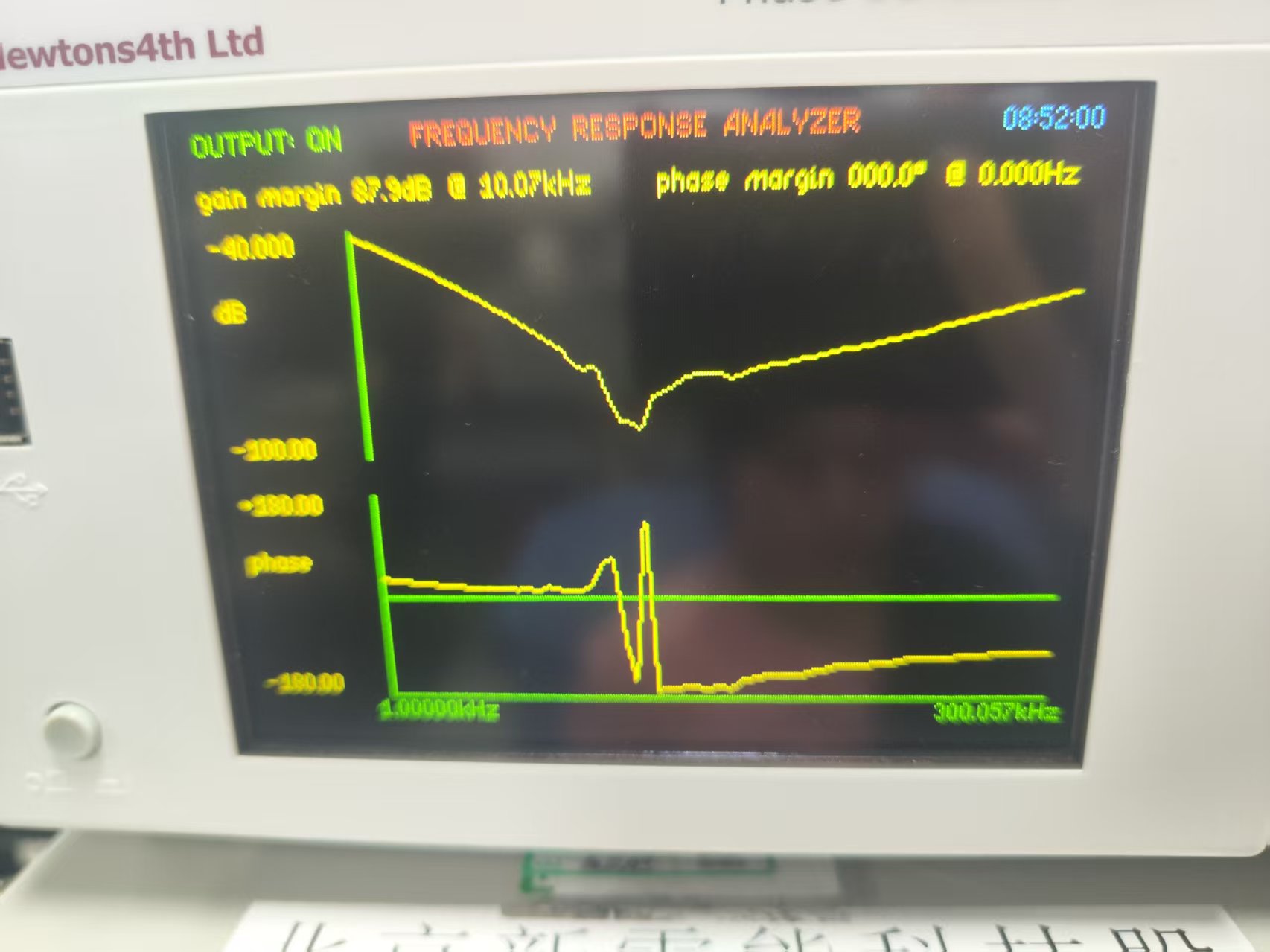

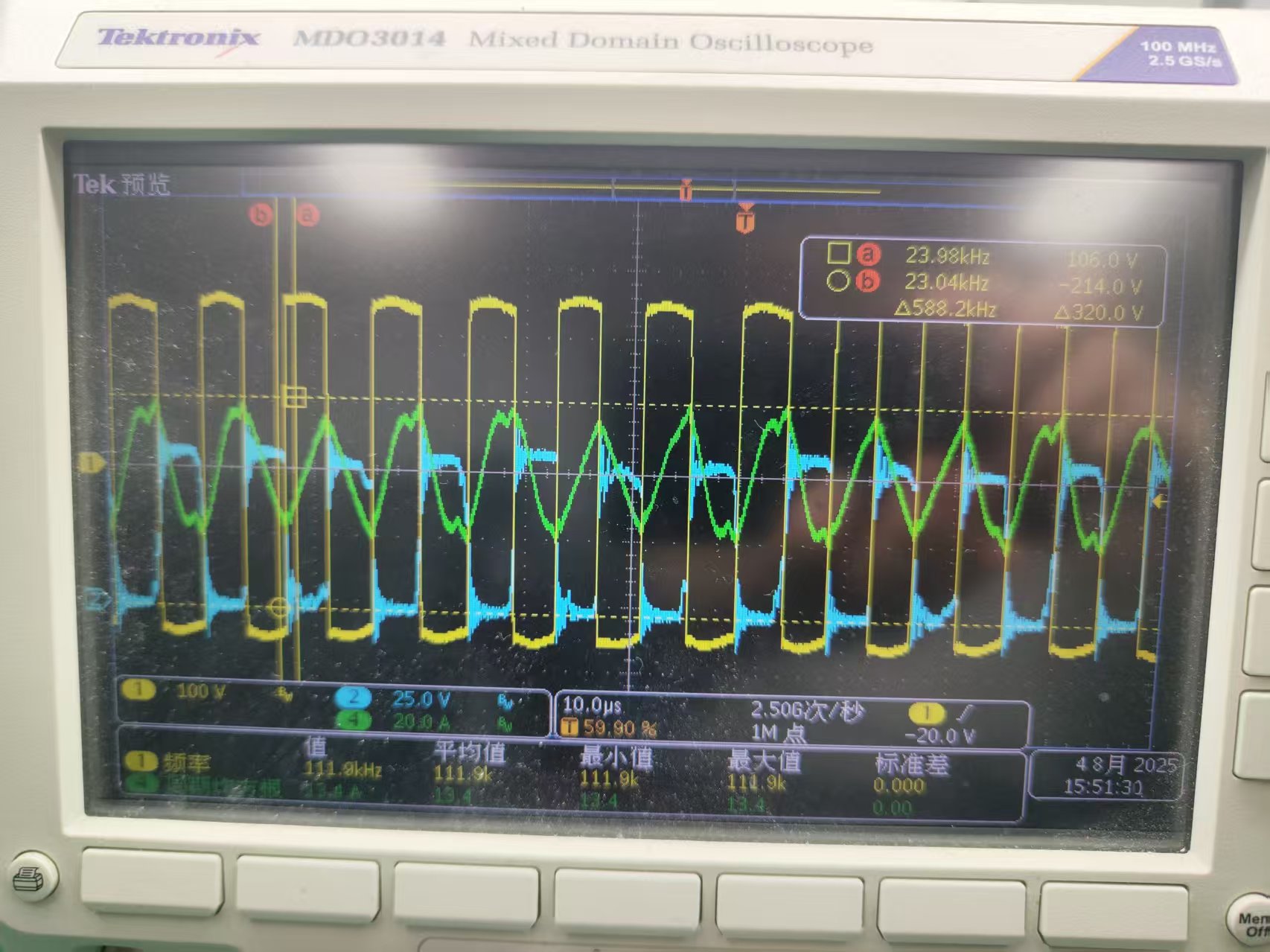

利用Ucc25600做全橋LLC設計，原邊串聯副邊并聯全波整流輸出，原邊電流波形同時出現諧振波形和三角波形，帶載抖頻嚴重但20%以下負載輸出能穩定，最大只能帶載20%，更大存在振蕩異響，調試環路沒用，用Bode掃描能帶20%穩定輸出的PI參數為以下波形，根據Bode調出來的正常參數無法帶載
