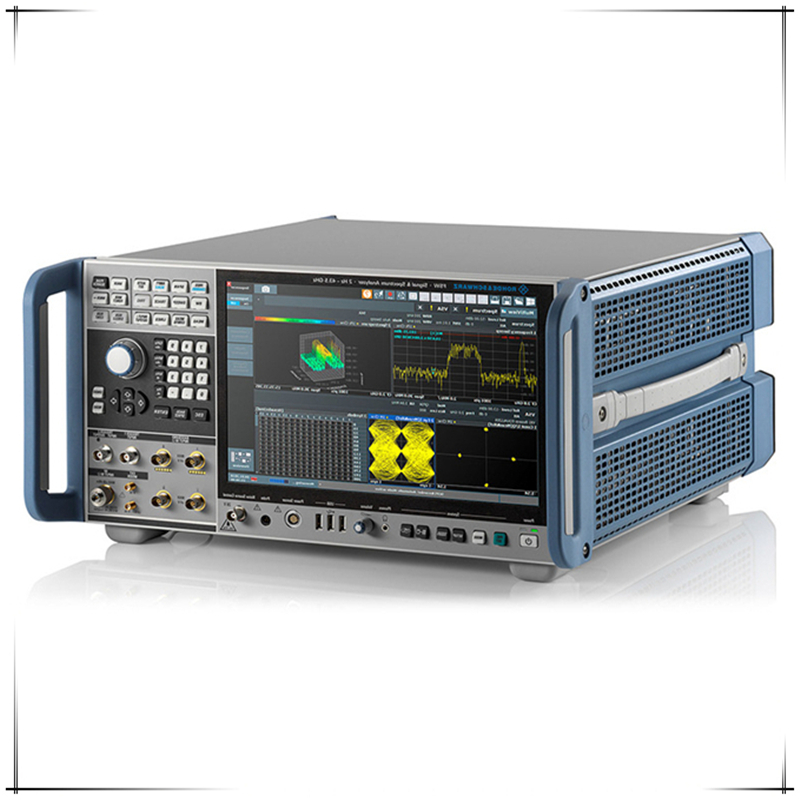

羅德與施瓦茨FSW26信號分析儀26.5G

FSW26 是羅德與施瓦茨的 26.5 GHz 信號分析儀。工程師使用信號分析儀來結合頻譜和矢量信號分析儀的功能。信號分析儀是一種電子測試設備，用于測量輸入信號的功率、幅度、失真、相位噪聲、調制和解調質量。

附加的功能：

在 10 kHz 偏移（1 GHz 載波）下的低相位噪聲為 –137 dBc (1 Hz) 用于 WCDMA ACLR 測量的 –88 dBc 動態范圍（帶噪聲消除） 高達 2 GHz 的分析帶寬 < 0.4 dB 總測量不確定度高達 8 GHz 高達 512 MHz 帶寬的實時分析 高分辨率 12.1″ (31 cm) 觸摸屏，操作方便 多個測量應用程序可以并行運行和顯示

支持的技術：

WCDMA/HSPA/HSPA+ 3GPP LTE GSM/EGPRS/EDGE Evolution/VAMOS CDMA2000® 1xEV-DO CDMA2000® 1xRTT TD-SCDMA GSM-R 利樂 cdmaOne DECT WLAN IEEE 802.11 a/b/g/j/p/n/ac ZigBee™ IEEE 802.15.4 射頻識別 WRAN IEEE 802.22 WWAN IEEE 802.20 DVB-H ISDB-T 1 段 CMMB DVB-T 數字電視-T2 ISDB-T 是 調頻 DVB-S DVB-S2 文檔 3.1

具有典型的低顯示平均噪聲水平 (DANL)。譚S 135-1007-5188在不使用前置放大器的情況下，R&S FSW 在 2 GHz 時為 –159 dBm (1 Hz)，在 25 GHz 時為 –150 dBm (1 Hz)，可在較寬的頻率范圍內快速可靠地測量雜散發射。借助分析儀的開關選擇噪聲消除功能，DANL 可進一步提高 13 dB。因此，用戶甚至可以識別先前隱藏在本底噪聲中的最小雜散發射，并有效地優化傳輸系統。
